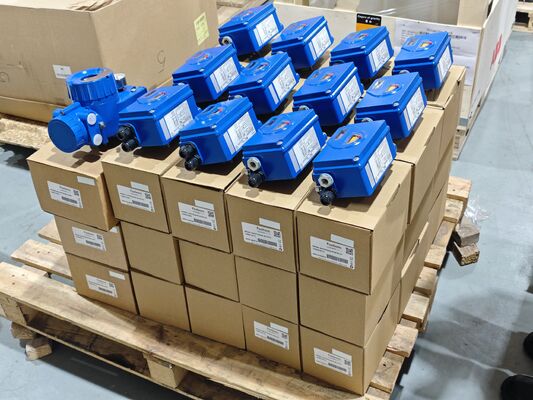

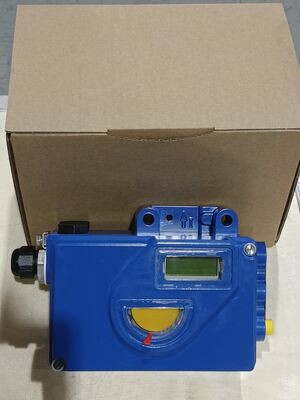

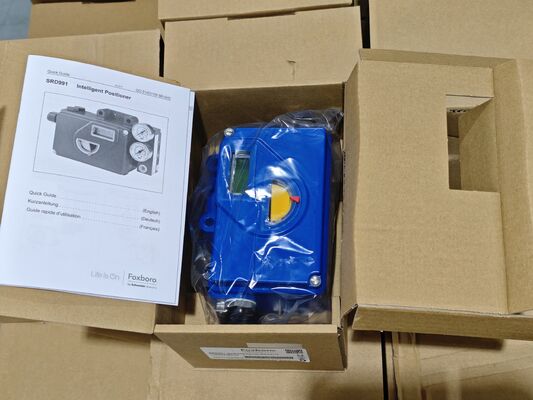

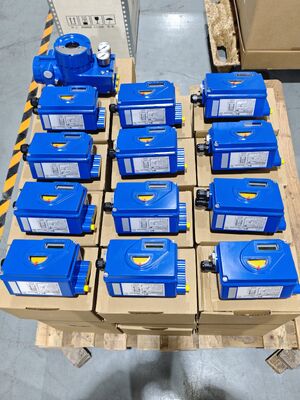

Foxboro SRD991 Positionneur de soupape intelligente basé sur microprocesseur avec HART 4-20mA et capacité SIL 3

Vue d'ensemble du produit

Le Foxboro SRD991 est un positionneur de vanne intelligent basé sur microprocesseur, conçu pour contrôler avec précision les actionneurs de vannes pneumatiques. Il prend en charge les actionneurs à simple et double effet pour les applications linéaires et rotatives. L'appareil offre une configuration locale via des boutons-poussoirs et un écran LCD graphique multilingue, des diagnostics avancés d'auto-diagnostic et plusieurs options de communication.

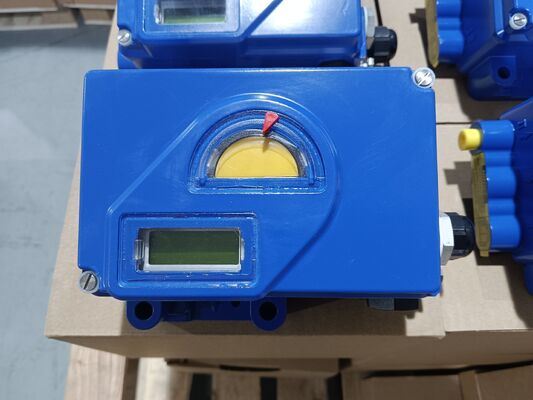

Le positionneur est doté d'un écran LCD graphique facile à utiliser, piloté par menu, avec affichage complet en texte multilingue. Tous les paramètres peuvent être configurés localement par des boutons-poussoirs. Un démarrage automatique avec auto-étalonnage, qui permet de gagner du temps, rend le positionneur prêt à l'emploi en deux étapes seulement. Les messages d'état et de diagnostic s'affichent sur l'écran LCD.

Les options de communication comprennent HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1, ou aucune communication. L'unité est compatible SIL 3 et offre des diagnostics avancés et premium, y compris l'empreinte de la vanne, le frottement en ligne, l'historique de position/réponse et le test de course partielle (PST). Le montage suit les normes NAMUR pour les actionneurs linéaires et VDI/VDE 3845 pour les actionneurs rotatifs.

Spécifications techniques

Industrie d'application

Le Foxboro SRD991 est utilisé dans les industries pétrochimique, de production d'énergie, de traitement de l'eau, du papier et de contrôle de processus industriels généraux. Il convient au contrôle de régulation précis des actionneurs de vannes pneumatiques linéaires et rotatives dans des environnements exigeants. La capacité SIL 3 et la fonction de test de course partielle le rendent adapté aux systèmes instrumentés de sécurité (SIS) et aux vannes d'arrêt d'urgence (ESD).

Problèmes courants

• Incompatibilité du signal d'entrée: Si le signal d'entrée reconnu par le positionneur diffère de la sortie du DCS ou de l'étalonneur, vérifiez la tension d'alimentation. Si le courant d'alimentation est normal, réinitialisez les valeurs et dans le menu .

• Chasse ou oscillation: Si une chasse se produit en raison d'un frottement élevé du garnissage de la vanne, augmentez la valeur de la bande morte dans la plage autorisée par le terrain. Si la bande morte est réglée trop bas, cela ralentit la recherche du point cible.

• Erreur EEPROM: Vérifiez si le positionneur est installé trop haut ou trop bas. Vérifiez s'il est installé trop loin de l'actionneur (vérifiez l'angle d'utilisation). Vérifiez si l'engrenage du potentiomètre et l'engrenage principal sont désalignés en raison de fortes vibrations ou de chocs externes.

• Aucune réponse au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 1,4 et 6 bar. Vérifiez que les connexions pneumatiques sont bien serrées. Vérifiez l'installation du levier de rétroaction.

• Réponse lente de la vanne: Si la taille de l'actionneur est trop grande, réglez la valeur TbL sur TbL 4 (LLS). Si le moteur de couple est endommagé, remplacez-le.

• Fuite d'air: Vérifiez l'usure des joints toriques, des joints et du diaphragme. Remplacez si nécessaire.

Modèles de remplacement

Le Foxboro SRD991 est une plateforme de positionneur de vanne intelligent de génération actuelle. Les SRD960 et SRD998 sont d'autres modèles de la même famille de produits. Pour les applications nécessitant une capacité SIL 3, le SRD991 est déjà certifié. Pour les alternatives inter-fournisseurs, les Fisher DVC6200, Samson 3730, Siemens SIPART PS2 et Neles ND9000 sont fréquemment cités comme concurrents directs.
