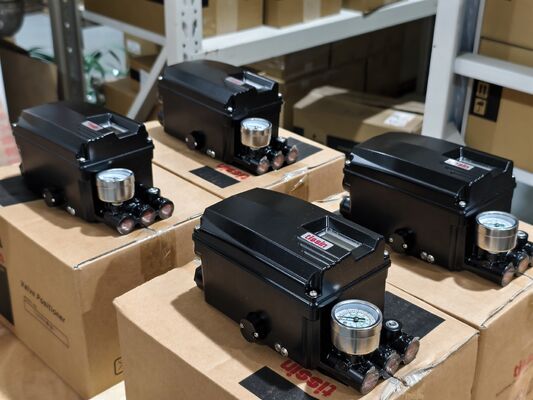

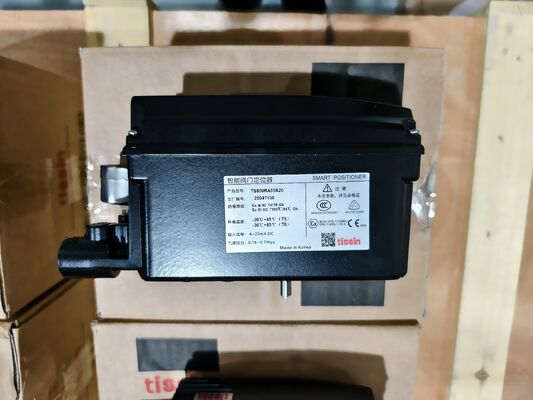

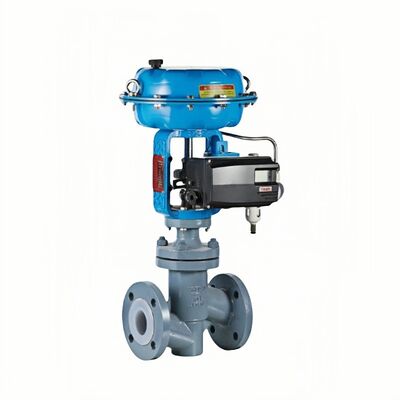

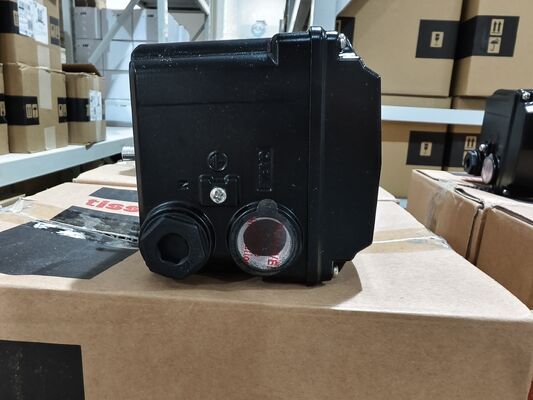

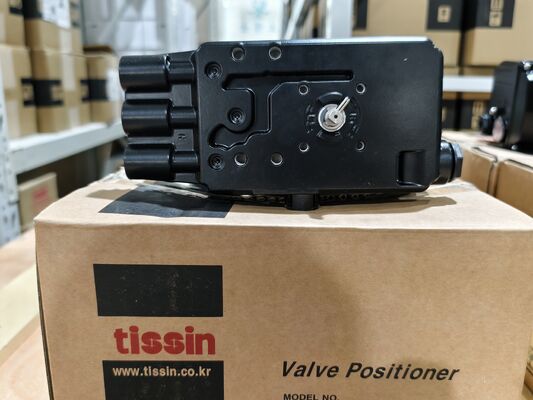

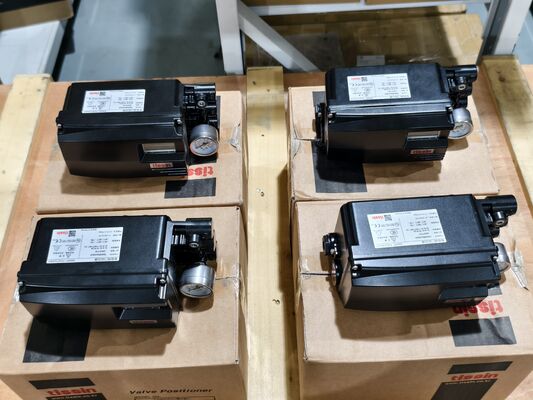

Positionneur de vanne intelligent Tissin TS800 avec HART 4-20mA à réglage automatique et boîtier IP66/NEMA 4X pour vannes de régulation

Vue d'ensemble du produit

Le Tissin TS800 est un positionneur de vanne intelligent qui contrôle la course de la vanne en réponse à un signal d'entrée 4-20mA provenant d'un panneau de commande, d'un DCS ou d'un calibrateur. Il reçoit le signal de courant et ajuste proportionnellement la pression pneumatique fournie à l'actionneur de vanne, contrôlant ainsi précisément l'ouverture de la vanne.

L'unité est équipée d'un microprocesseur intégré qui permet le réglage automatique, le contrôle PID et la communication HART. Une interface utilisateur locale avec un écran LCD et quatre boutons-poussoirs permet un calibrage rapide et facile. Le positionneur comprend une fonction de test de course partielle (PST), une fonction d'alarme, un commutateur automatique/manuel et une capacité d'autodiagnostic. Le boîtier IP66/NEMA 4X protège l'unité dans des environnements industriels exigeants.

Le TS800 utilise une vanne pilote à grand débit pour améliorer la vitesse de contrôle de la vanne. Il prend en charge les actionneurs linéaires (10", ~", 150mm) et rotatifs (0", ~", 90°). Les caractéristiques optionnelles comprennent un transmetteur de position 4-20mA DC, la communication HART (Ver. HART 7) et des modules de fin de course.PoidsParamètrePoidsMarque

Tissin

dans le menu

.

• Chasse ou oscillation: Si une chasse se produit en raison d'une friction élevée du garnissage de la vanne, augmentez la valeur de la bande morte dans la plage autorisée sur le terrain. Si la bande morte est réglée trop bas, cela ralentit la recherche du point cible.Erreur EEPROM: Vérifiez si le positionneur est installé trop haut ou trop bas. Vérifiez s'il est installé trop loin de l'actionneur (vérifiez l'angle d'utilisation). Vérifiez si l'engrenage du potentiomètre et l'engrenage principal sont désalignés en raison de vibrations fortes ou de chocs externes.Aucune réponse au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 140 et 700 kPa. Vérifiez que les connexions pneumatiques sont sécurisées. Vérifiez l'installation du levier de retour.Réponse lente de la vanne: Si la taille de l'actionneur est trop grande, réglez la valeur TbL sur TbL 4 (LLS). Si le moteur de couple est endommagé, remplacez-le.

• Modèles de remplacementLe Tissin TS800 est une plateforme de positionneur de vanne intelligente de génération actuelle. Le TS805 est une variante de la même série. Pour les applications nécessitant une certification antidéflagrante, la série TS800 offre des options de sécurité intrinsèque et antidéflagrante CSA. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
