PRoduct Vue d' ensemble

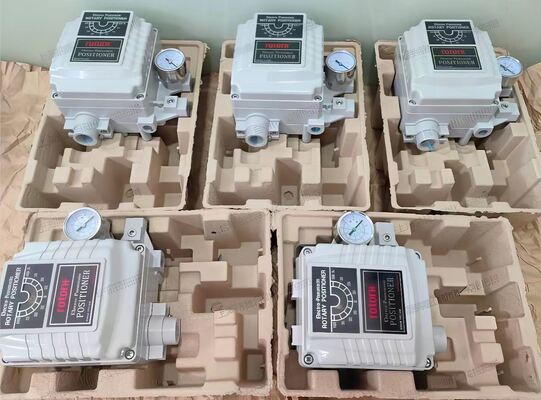

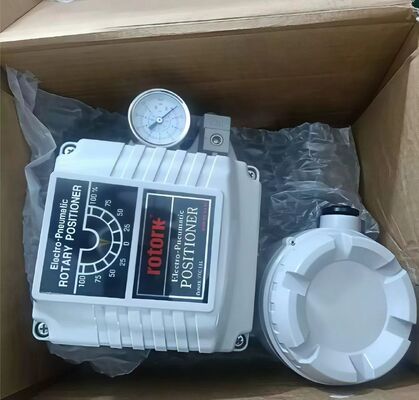

Le positionneur de soupape intelligent Rotork YTC contrôle avec précision la course de la soupape selon un signal d'entrée de 4 à 20 mA délivré par le contrôleur.Il est conçu pour être utilisé avec des actionneurs pneumatiques linéaires et des vannes rotatives dans des environnements industriels sûrs et dangereux.La famille de positionneurs est l'une des lignes phares de Rotork, offrant des performances fiables dans un large éventail d'applications.

La série YT dispose d'un étalonnage automatique avec une structure de menu simple, un écran LCD alphanumérique pour les valeurs du processus et l'étalonnage, et une communication HART pour les commandes numériques, la rétroaction de position,et le diagnostic sur la boucle actuelleLe positionneur offre des fonctions de blocage et de sécurité.permettant à la soupape de maintenir sa dernière position ou de se déplacer vers une position prédéterminée en cas de perte d'alimentation électrique ou pneumatique.

Avec une consommation d'air à l'état d'équilibre proche de zéro et un boîtier en alliage d'aluminium robuste, le positionneur Rotork YTC est conçu pour une efficacité énergétique et une longue durée de vie.Les modèles disponibles comprennent le YT-1000 (électro-pneumatique de base), YT-2500 (positionnement intelligent avec HART), YT-3300 (positionnement intelligent avancé avec PST) et YT-3700 (positionnement intelligent compact).

Spécifications techniques

Industrie de l'application

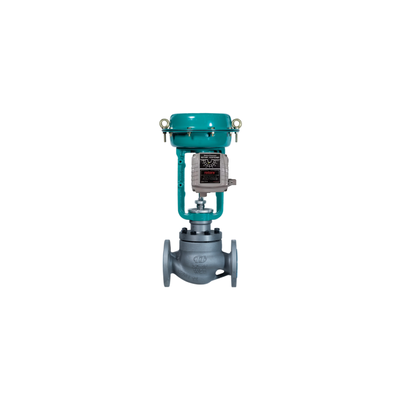

La famille de positionneurs Rotork YTC est utilisée dans la pétrochimie, la production d'électricité, le traitement de l'eau, le papier et le contrôle général des processus industriels.Il fonctionne avec des actionneurs pneumatiques linéaires et des vannes rotatives dans les zones sûres et dangereuses. Convient pour le contrôle de l'accélération, le contrôle allumage/arrêt, et les applications nécessitant des essais de course partielle pour les systèmes de sécurité instrumentés.

Problèmes communs

• Aucune réponse au signal d'entrée: Vérifiez la pression d'alimentation (1,4 à 7 bar) et les connexions pneumatiques. Vérifiez que le signal d'entrée est compris entre 4 et 20 mA.

• La position de la vanne ne correspond pas au signal d'entrée: Effectuer l'étalonnage automatique. Vérifiez que la direction d'action (directe ou inverse) est correctement réglée. Vérifiez la connexion de liaison de rétroaction.

• Opération ou oscillation irrégulière: Vérifiez les fuites d'air dans les tuyaux et les raccords. Vérifiez les paramètres de contrôle PID. Vérifiez l'excès de frottement dans l'emballage de la vanne ou l'actionneur.

• Échec de calibrage automatique: Vérifiez la pression d'alimentation et les limites de déplacement. Assurez-vous que la vanne n'est pas coincée ou liée. Vérifiez que le levier de rétroaction est correctement activé.

• Fuite d'air du positionneur: Vérifiez l'usure des anneaux d'aération, des joints et du diaphragme.

Modèles de remplacement

La série Rotork YTC offre plusieurs modèles pour différentes exigences d'application.Le YT-3700 est un positionneur intelligent compact avec surveillance graphique et diagnostic avancé. La gamme RTP-4000 est la plateforme de positionnement de vanne intelligente de nouvelle génération. Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
