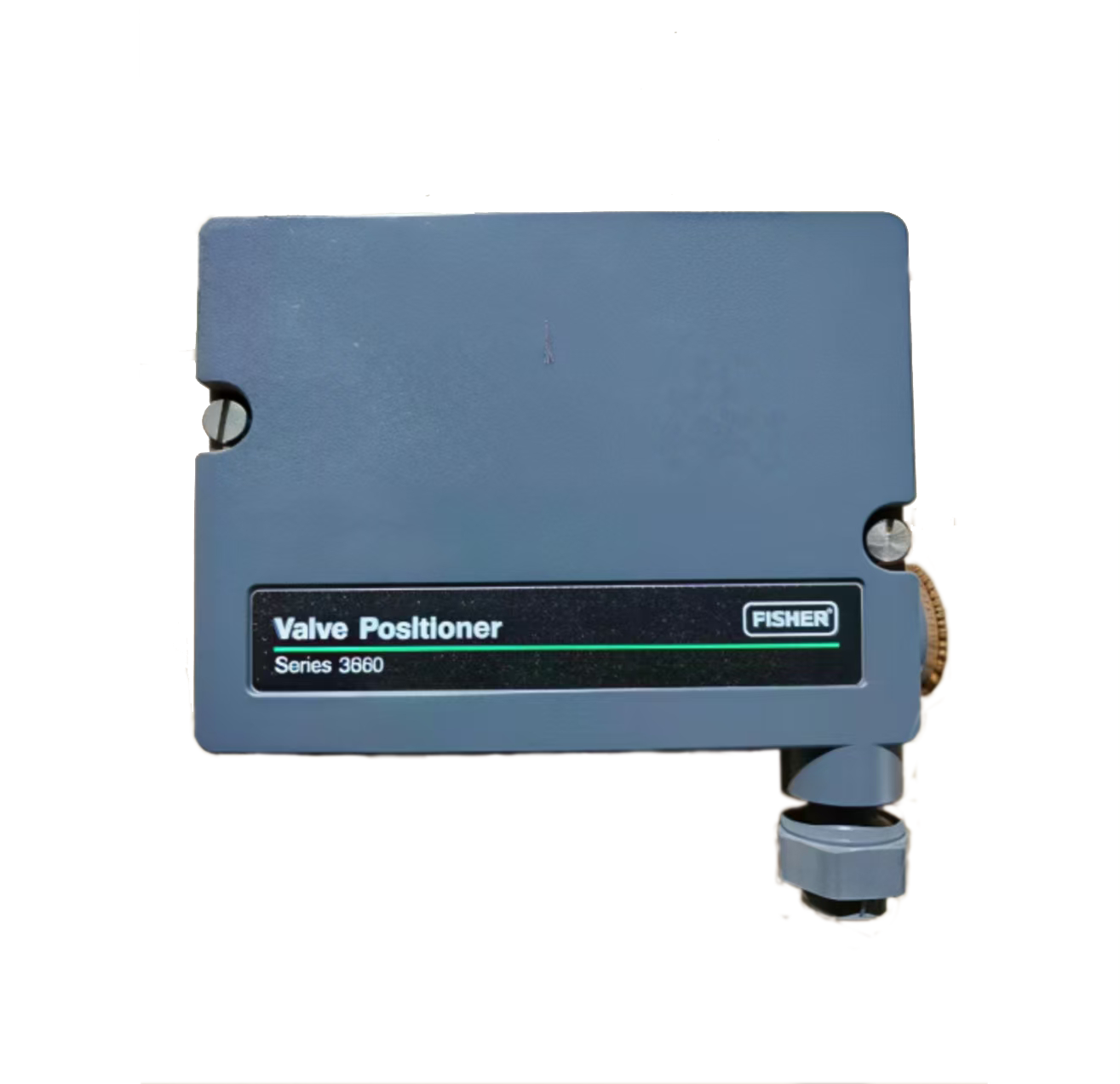

3661 Positionneur de vanne électropneumatique avec entrée 4-20mA pour vannes de régulation

Vue d'ensemble du produit

Le 3661 est un positionneur de soupape à action simple électro-pneumatique conçu pour être utilisé avec divers actionneurs sur des soupapes à tige coulissante pour des applications d'étranglement.Il fournit une position de soupape proportionnelle à un signal d'entrée en courant continu milliampère standard reçu d'un dispositif de commande.

La conception du positionneur fournit une instrumentation précise et rapide capable de résister aux vibrations de la plupart des environnements des plantes.Une faible consommation d'air à l'état d'équilibre contribue à un fonctionnement efficace- Des réglages de gain et d'amortissement facilement réglables affinent la stabilité du positionneur pour répondre aux exigences spécifiques de l'application.

Le 3661 accepte un signal d'entrée en courant continu milliampère standard d'un dispositif de commande et fournit des capacités de plage divisée et un zéro et une portée réglables.nécessitant moins de pièces de rechange pour supporter ces positionneursLe boîtier et le couvercle sont conçus pour résister aux vibrations mécaniques et à la manipulation rugueuse..

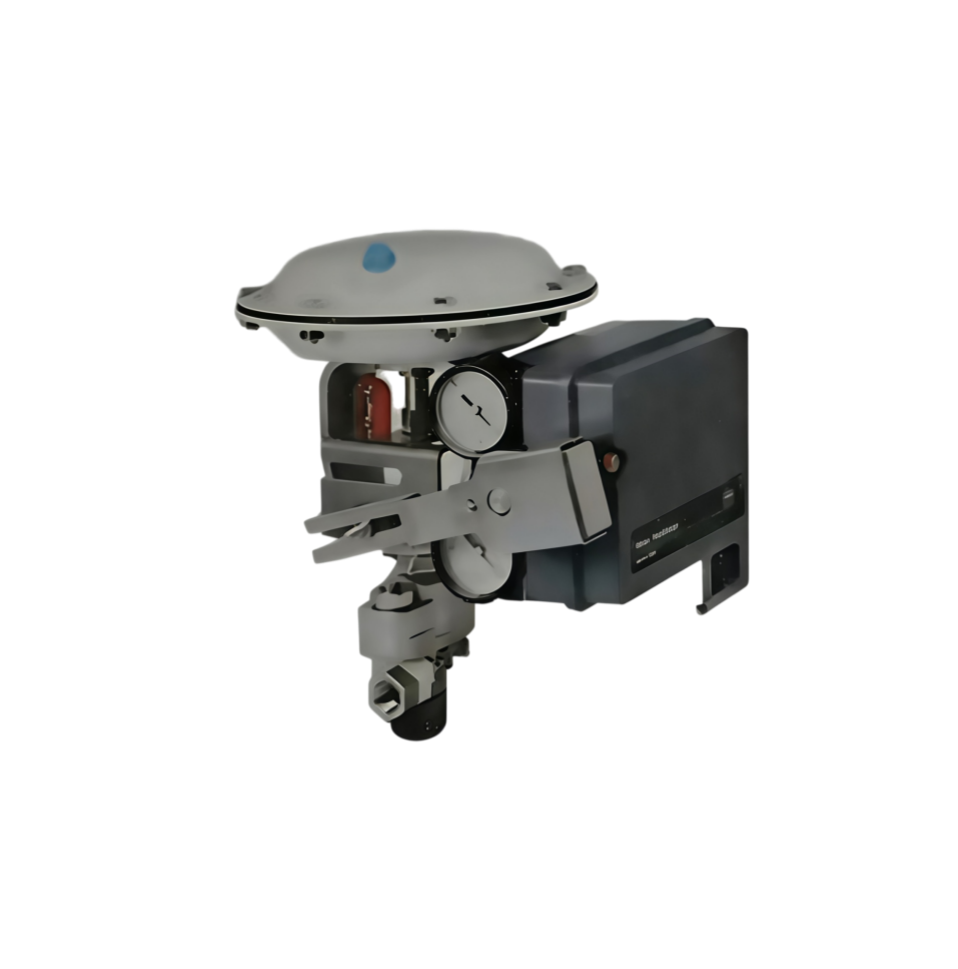

Le positionneur est utilisé avec les actionneurs 657, 667, 1250, 1250R, 3024S et GX..

Spécifications techniques

Industrie de l'application

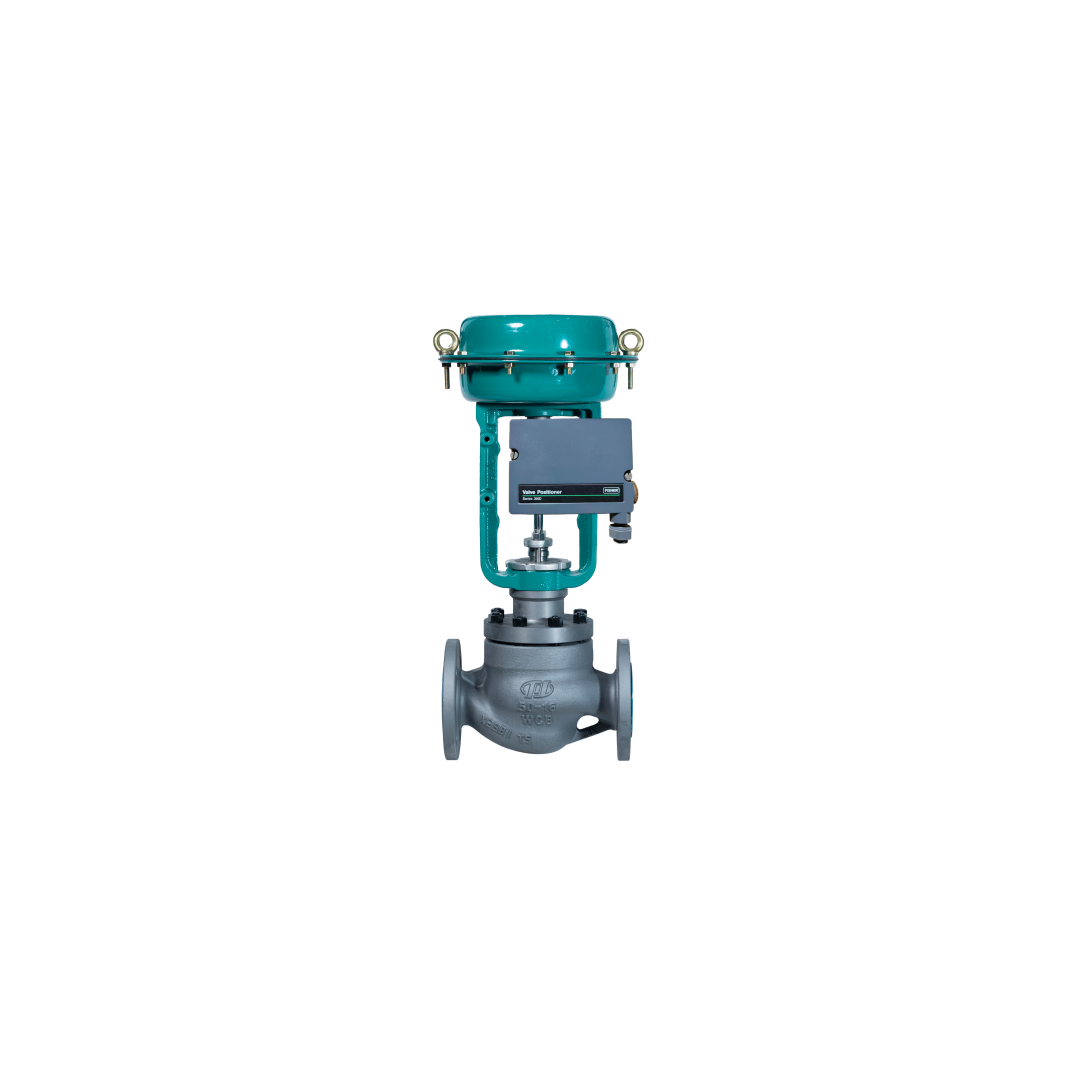

Le 3661 est utilisé dans les industries pétrochimiques, de production d'énergie, de traitement de l'eau, du papier et des aliments et des boissonsIl convient aux applications d'étranglement sur les vannes à tige coulissante.

Problèmes communs

• Aucun signal de sortie avec entrée présenteVérifiez si la buse est obstruée, nettoyez la buse, vérifiez la pression d'air.

• Pression de sortie lente ou anormale: Vérifiez que la pression d'alimentation est conforme aux spécifications.

• Réaction linéaire médiocreVérifiez la position du mécanisme de réglage de la portée.

• Le positionneur ne répond pas.: vérifier la pression d'alimentation et les connexions pneumatiques, vérifier que le convertisseur reçoit le signal 4-20 mA.

• Fuite d'air: Vérifiez l'usure des anneaux, des joints et du diaphragme.

Modèles de remplacement

Le 3661 est une plateforme de positionnement électro-pneumatique mature pour la communication numérique moderne et les diagnostics avancés.les régulateurs de soupape numériques DVC6200 ou DVC2000 sont les alternatives de génération actuellePour les installations anciennes, le 3661 sert de contrepartie électro-pneumatique au positionneur pneumatique 3660.et la compatibilité du signal d'entrée avant commande.
