Tissin TS900 TS905 Positionneur de Vanne Intelligent pour Vannes de Contrôle Pneumatiques

Présentation du produit

Le Tissin TS900 / TS905 est un positionneur de vanne intelligent utilisé pour contrôler les actionneurs de vannes pneumatiques à partir d'un signal d'entrée 4–20 mA CC.

Il est conçu pour les applications de vannes de contrôle linéaires et rotatives. Le positionneur surveille la position commandée de la vanne et régule la pression pneumatique vers l'actionneur en conséquence.

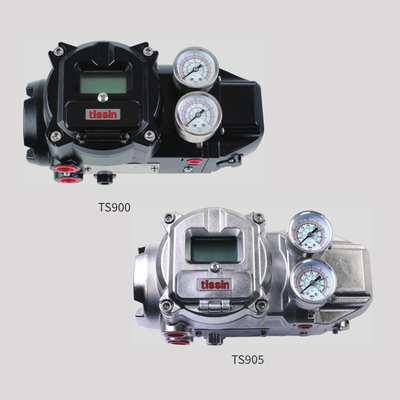

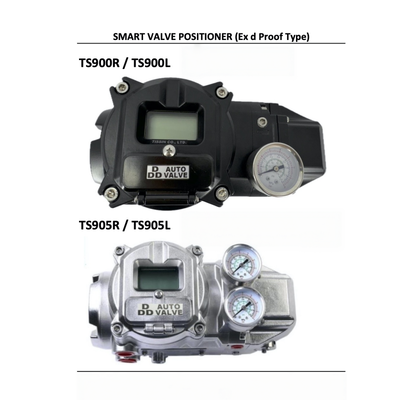

Pour les utilisateurs comparant les deux modèles, la principale différence réside dans la construction du corps :

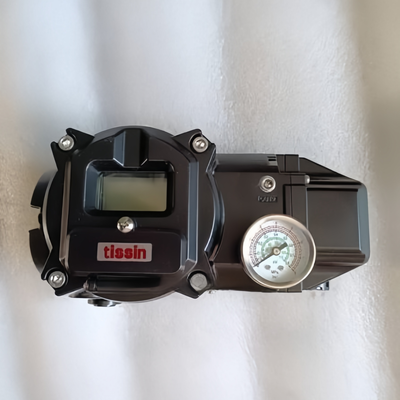

• TS900 : Corps en aluminium moulé sous pression, 3,5 kg
• TS905 : Corps en acier inoxydable 316, 7,0 kg

Les deux modèles utilisent les mêmes spécifications de base pour le signal, l'alimentation en air, la course et les performances dans la documentation produit publiée.

La série fournit un écran LCD et quatre boutons pour le fonctionnement local. Elle comprend également des fonctions telles que la configuration automatique, le test de course partielle, les fonctions d'alarme et le fonctionnement Auto/Manuel.

Spécifications techniques

Configurations optionnelles : HART 7, transmetteur de position 2 fils et contact d'alarme. Les options de transmetteur de position et de contact d'alarme sont spécifiées avec une alimentation 9–30 V CC.

Industrie d'application

Traitement chimique

Convient pour le contrôle de position de vanne pneumatique où une commande 4–20 mA est utilisée.

Pétrole et gaz

Peut être utilisé pour les vannes de contrôle pneumatiques dans les systèmes de processus et les systèmes industriels connexes.

Pétrochimie

Applicable au contrôle automatisé des vannes dans les équipements de processus.

Centrales électriques

Peut être utilisé avec des vannes de contrôle pneumatiques dans les systèmes de processus de production d'énergie.

Eau et eaux usées

Convient aux applications de vannes pneumatiques automatisées dans les processus de traitement de l'eau.

Automatisation industrielle générale

Le positionneur peut être intégré dans des boucles de vannes de contrôle à l'aide d'un actionneur pneumatique et d'un système de contrôle compatibles.

Problèmes courants

Signal 4–20 mA présent mais la vanne ne bouge pas

Vérifiez si l'alimentation en air de l'instrument est dans la plage spécifiée. Inspectez ensuite l'actionneur, la tuyauterie pneumatique et la liaison mécanique.

La position de la vanne ne suit pas la commande

Vérifiez le mécanisme de retour et effectuez la procédure d'étalonnage appropriée. Le positionneur doit être mécaniquement adapté à l'actionneur de la vanne.

La consommation d'air est plus élevée que prévu

Vérifiez les connexions pneumatiques et les fuites d'air autour de l'actionneur et de la tuyauterie. La consommation d'air ne doit pas être évaluée à partir du seul positionneur sans vérifier le circuit pneumatique complet.

Le positionneur affiche une alarme

Vérifiez l'état de l'alarme et l'état de fonctionnement de la vanne/de l'actionneur. Si un contact d'alarme est installé, vérifiez également son câblage et son alimentation.

Besoin de communication HART

Confirmez la configuration du positionneur avant l'achat. HART 7 est une configuration optionnelle plutôt qu'une fonctionnalité qui doit être automatiquement présumée sur chaque unité TS900/TS905.

Modèles de remplacement

Pour les acheteurs remplaçant un positionneur de vanne intelligent existant, les TS900 et TS905 doivent être sélectionnés après vérification de l'ensemble de la vanne.

Les informations importantes de remplacement incluent :

1. Modèle de positionneur
   Marque et modèle existants.
2. Type de vanne
   Linéaire ou rotative.
3. Actionneur
   Modèle d'actionneur pneumatique et configuration de fonctionnement.
4. Course
   Course linéaire ou angle de rotation requis.
5. Signal
   Sortie du système de contrôle, normalement 4–20 mA CC pour cette série.
6. Alimentation en air
   Pression d'air d'instrument disponible.
7. Matériau du boîtier
   Aluminium moulé sous pression TS900 ou acier inoxydable 316 TS905.
8. Fonctions optionnelles
   HART, transmetteur de position ou contact d'alarme.
9. Environnement d'installation
   Température et exigences applicables aux zones dangereuses.

Il n'existe pas de modèle de remplacement universel unique car la disposition de montage, le mécanisme de retour et la configuration de l'actionneur doivent également correspondre.

Pourquoi acheter chez nous

Vérification des informations produit

Nous vérifions le modèle et la configuration requis avant le devis afin que le positionneur fourni corresponde au mieux aux exigences du projet.

Approvisionnement TS900 / TS905

Les configurations TS900 à corps en aluminium et TS905 en acier inoxydable peuvent être cotées en fonction de la disponibilité et des exigences du projet.

Support de projet de remplacement

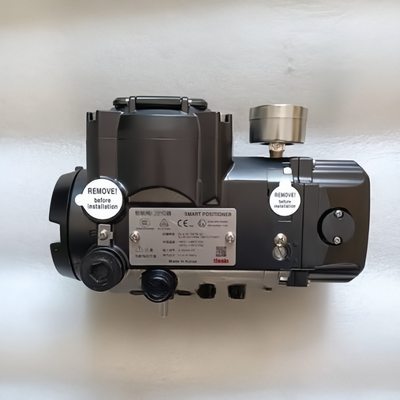

Pour les travaux de remplacement, la plaque signalétique du produit existant est utile pour confirmer le modèle et les fonctions optionnelles requis.

Approvisionnement en automatisation de vannes

Les vannes de contrôle, les actionneurs, les positionneurs de vannes et les instruments industriels connexes peuvent être sourcés pour le même projet.

Support de commande à l'exportation

Nous gérons le devis des produits, la coordination des commandes et les arrangements d'expédition internationaux pour les acheteurs étrangers.

Stock et délai de livraison

La disponibilité des Tissin TS900 et TS905 dépend du modèle exact, des options et de la quantité commandée.

Les produits avec des configurations HART, transmetteur de position ou contact d'alarme peuvent suivre un calendrier d'approvisionnement différent de celui des versions standard.

Pour une estimation précise de la livraison, veuillez fournir :

• TS900 ou TS905
• Quantité
• Options requises
• Pays de destination
• Date de livraison cible

Le stock actuel et le délai de livraison doivent être confirmés avant de passer la commande.
