Tissin TS900 TS905 Positionneur de vanne pneumatique intelligent

Présentation du produit

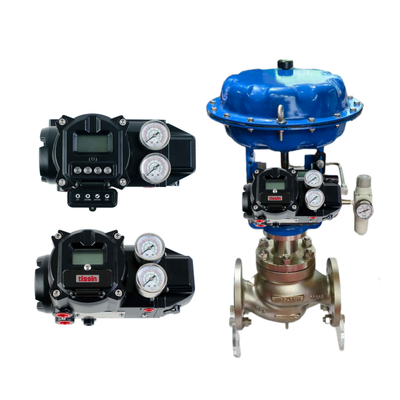

Les TS900 et TS905 sont des positionneurs de vanne pneumatique intelligents pour vannes de régulation utilisant des actionneurs pneumatiques. Ils convertissent un signal de commande 4–20 mA CC en une sortie pneumatique pour ajuster la position de la vanne.

Le positionneur peut être utilisé avec des applications de vannes linéaires et rotatives. La plage de course spécifiée est 10–150 mm pour les applications linéaires et 0–90° pour les applications rotatives.

Un écran LCD local et quatre boutons sont fournis pour le fonctionnement et la configuration. La conception comprend également un calibrage automatique, des tests de course partielle, des fonctions d'alarme et un commutateur Auto/Manuel.

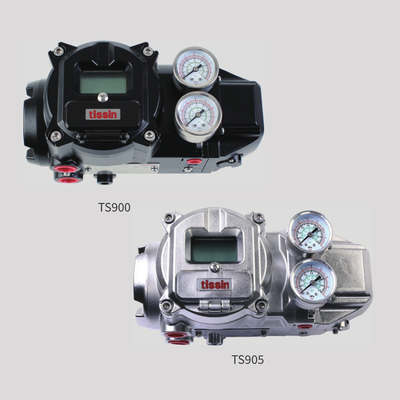

Le TS900 a un corps en fonte d'aluminium. Le TS905 utilise Acier inoxydable SUS316, offrant une option de boîtier différente pour les projets où une construction en acier inoxydable est requise.

Spécifications techniques

La série prend également en charge en option HART 7, un transmetteur de position 2 fils, et un interrupteur d'alarme, selon la configuration sélectionnée. Le transmetteur de position et l'interrupteur d'alarme utilisent une alimentation 9–30 V CC dans les spécifications des options publiées.

Secteur d'application

La série TS900/TS905 peut être utilisée là où les vannes de régulation pneumatiques nécessitent un contrôle de position électronique.

Les applications courantes comprennent :

• Pétrole et gaz
  Fonctionnement des vannes de régulation dans les systèmes de traitement et de pipeline.
• Chimie et pétrochimie
  Contrôle de position des vannes de traitement pneumatiques.
• Production d'énergie
  Contrôle des vannes dans les systèmes utilitaires et de traitement.
• Traitement de l'eau
  Contrôle automatisé des vannes pneumatiques utilisées dans les processus de traitement de l'eau.
• Contrôle de processus industriel
  Intégration avec les systèmes de contrôle à l'aide d'un signal de commande 4–20 mA.

Pour les installations en zones dangereuses, la certification applicable et les conditions de température doivent être vérifiées par rapport à la configuration exacte du produit.

Problèmes courants

1. Aucune sortie du positionneur

   Vérifiez d'abord le courant d'entrée, la pression d'air d'instrument et les connexions pneumatiques. Un signal 4–20 mA seul ne peut pas compenser un air d'instrument insuffisant ou instable.

2. Course de vanne incorrecte

   Vérifiez si le positionneur est configuré pour l'application linéaire ou rotative correcte. Vérifiez également le mécanisme de retour et la connexion mécanique entre le positionneur et l'actionneur.

3. Échec du calibrage

   Vérifiez l'installation mécanique avant de répéter le calibrage automatique. Une liaison de retour incorrecte ou une configuration d'actionneur inadaptée peut interférer avec le calibrage.

4. Position de vanne instable

   Inspectez le signal d'entrée, l'alimentation en air et l'actionneur. Le positionneur fait partie de la boucle de régulation complète, l'instabilité peut donc provenir du signal de commande ou de l'actionneur plutôt que du positionneur lui-même.

5. Conditions environnementales non conformes

   Confirmez la plage de température ambiante et antidéflagrante requise avant l'installation. Les configurations standard et basse température ont des plages de fonctionnement publiées différentes.

Modèles de remplacement

Les TS900 et TS905 peuvent être évalués comme positionneurs de vanne intelligents de remplacement pour les systèmes de vannes de régulation pneumatiques compatibles.

Le processus de remplacement doit commencer par le positionneur existant plutôt que par l'apparence du produit. Les informations suivantes sont importantes :

TS900 est la version en fonte d'aluminium, tandis que TS905 est la version en acier inoxydable SUS316. La sélection doit donc tenir compte des conditions d'installation et des exigences du boîtier.

Pourquoi acheter chez nous

• Correspondance de modèle correcte

  Nous nous concentrons sur la configuration réelle de la vanne et de l'actionneur plutôt que de recommander un positionneur basé uniquement sur le nom du modèle.

• Assistance au remplacement

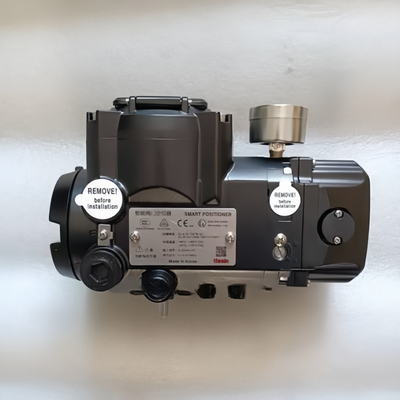

  Pour un positionneur existant, les informations de la plaque signalétique peuvent être utilisées pour vérifier le signal, le boîtier, les options et d'autres exigences clés.

• Vérification de la configuration optionnelle

  Les exigences HART, de transmetteur de position et d'interrupteur d'alarme peuvent être confirmées avant le devis.

• Fourniture de produits industriels

  Nous pouvons fournir des produits d'automatisation de vannes connexes, y compris des vannes de régulation, des actionneurs, des positionneurs de vannes et des instruments.

• Support de commande internationale

  Nous prenons en charge les achats à l'étranger avec devis, confirmation de produit, coordination de commande et organisation de livraison.

Stock et délai de livraison

Le statut du stock des TS900 et TS905 dépend du modèle, de la quantité et de la configuration sélectionnée.

La version standard et les versions équipées des options HART, transmetteur de position ou interrupteur d'alarme peuvent avoir des calendriers d'approvisionnement différents.

Veuillez fournir le modèle et la quantité exacts lors de la demande de devis. La disponibilité actuelle et le délai de livraison estimé pourront alors être vérifiés en fonction de la configuration requise.
