Positionneur de vanne intelligent Tissin TS900 TS905

Présentation du produit

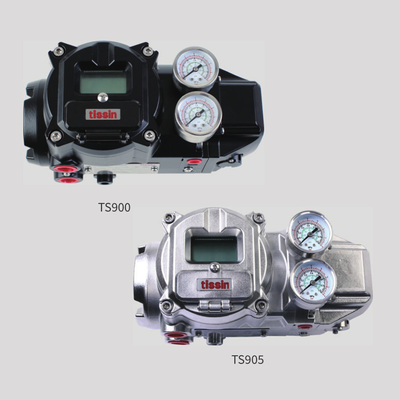

Les positionneurs de vanne intelligents Tissin TS900 et TS905 sont des positionneurs de vanne électropneumatiques conçus pour contrôler la course des vannes de régulation pneumatiques selon un signal d'entrée 4–20 mA CC.Le positionneur reçoit le signal de commande d'un système de contrôle, d'un DCS ou d'une source de signal et ajuste la pression d'air fournie à l'actionneur de vanne. Cela permet à l'actionneur et à la vanne de suivre la position d'entrée requise.Les TS900 et TS905 partagent les mêmes spécifications de contrôle principales. La principale différence structurelle réside dans le matériau du boîtier. Le TS900 utilise un corps en aluminium moulé sous pression, tandis que le TS905 utilise de l'acier inoxydable 316. La version TS905 est donc adaptée aux projets où un boîtier en acier inoxydable est requis.

La série comprend un écran LCD et quatre boutons locaux pour la configuration et le fonctionnement. L'étalonnage automatique, les tests de course partielle, les fonctions d'alarme et un interrupteur Auto/Manuel sont inclus dans la conception du produit. Le positionneur utilise également une vanne pilote à grand débit pour supporter une réponse plus rapide de la vanne.

Spécifications techniquesSpécificationTS900

TS905

Type de produit

Les domaines d'application typiques comprennent :Traitement du pétrole et du gaz

Usines pétrochimiques

Traitement chimique

Production d'énergie

• Traitement de l'eau et des eaux usées

• Automatisation des processus industriels

• Systèmes de vannes de régulation pneumatiques généraux

• Le choix entre le TS900 et le TS905 doit être basé sur l'environnement d'installation, les exigences du boîtier, la configuration de la vanne et les spécifications du projet.

• Problèmes courants

• Le positionneur ne répond pas au signal 4–20 mA

• Vérifiez d'abord le câblage d'entrée et le courant de boucle. Le positionneur nécessite un signal d'entrée 4–20 mA CC, le signal source et le câblage doivent donc être vérifiés avant le dépannage mécanique.

La position de la vanne n'est pas correcte

Vérifiez la liaison de l'actionneur, le levier de retour et les réglages d'étalonnage. Une installation mécanique ou un étalonnage incorrect peut affecter la relation entre le signal d'entrée et la position de la vanne.

La sortie d'air est insuffisante

Vérifiez la pression d'alimentation en air de l'instrument et la qualité de l'air. La pression d'alimentation spécifiée est de 0,14–0,7 MPa et la qualité d'air requise est de classe 3 selon ISO 8573-1.

La réponse de la vanne est lente

Vérifiez l'alimentation en air, l'état de l'actionneur et les connexions pneumatiques. Le positionneur utilise une vanne pilote à grand débit, mais la réponse globale dépend également de l'actionneur, de la vanne et du système d'air.

La fonction HART n'est pas disponible

HART est une configuration optionnelle. Si la communication HART est requise, confirmez que le positionneur fourni est la version HART avant l'installation.

Modèles de remplacement

Pour les projets de remplacement, les TS900 et TS905 peuvent être considérés pour les applications de positionneurs de vannes de régulation pneumatiques où le signal, l'alimentation en air, la course et la configuration de montage requis sont compatibles.

Les deux modèles ne doivent pas être considérés comme des remplacements mécaniques identiques dans toutes les applications. Le TS900 utilise un corps en aluminium moulé sous pression, tandis que le TS905 utilise de l'acier inoxydable 316.

Lors du remplacement d'un positionneur existant, confirmez :

Modèle de positionneur existant

Type de vanne

Type d'actionneur

Fonctionnement linéaire ou rotatif

• Course ou rotation de la vanne

• Signal d'entrée

• Pression d'air de l'instrument

• Configuration de montage

• Liaison de retour

• Exigences antidéflagrantes

• Exigence HART

• Exigence de transmetteur de position

• Pourquoi acheter chez nous

• Support de sélection de modèle

• Nous pouvons vous aider à vérifier la configuration TS900 ou TS905 en fonction des informations sur la vanne et l'actionneur fournies.

• Approvisionnement de remplacement

Pour les projets de remplacement de positionneurs, fournissez le modèle existant ou les informations de la plaque signalétique. Cela permet de réduire le risque de commander une configuration incompatible.

Gamme de produits d'automatisation de vannes

Nous fournissons également des vannes de régulation, des actionneurs, des positionneurs de vannes et des instruments de processus pour les projets d'automatisation industrielle.

Approvisionnement de projet

Pour les commandes de projets, nous pouvons coordonner la sélection des produits, les devis, la confirmation des quantités et la livraison internationale.

Vérification de la configuration avant commande

Pour les commandes TS900/TS905, nous recommandons de confirmer le signal, la course de la vanne, le type d'actionneur, le montage et les fonctions optionnelles avant l'expédition.

Stock et délai de livraison

La disponibilité du stock dépend de la configuration, de la quantité et des fonctions optionnelles du TS900 ou TS905.

Les configurations standard peuvent avoir une disponibilité différente des versions HART, transmetteur de position ou contact d'alarme. Le délai de livraison doit donc être confirmé en fonction de la configuration exacte avant de commander.

Pour un devis, veuillez fournir le modèle, la quantité et les options requises afin que le calendrier d'approvisionnement actuel puisse être vérifié.

Formulaire de demande de devis

Produit :

Positionneur de vanne intelligent Tissin TS900 / TS905

Modèle :

TS900 / TS905

Quantité :Quantité requise

Signal d'entrée :
4–20 mA CC ou configuration requise

Type de vanne :
Vanne de régulation pneumatique à soupape / rotative / autre

Modèle d'actionneur :
Modèle d'actionneur existant ou requis

Course :
Course linéaire ou angle de rotation

Pression d'alimentation :
Pression d'air de l'instrument requise

Options :
HART / transmetteur de position / contact d'alarme / aucun

Montage :
Configuration de montage existante ou informations sur l'actionneur

Application :
Industrie et environnement d'exploitation

Destination :
Pays / ville

Livraison requise :
Date de livraison cible

Pour les commandes de remplacement, veuillez envoyer la plaque signalétique du positionneur existant ou une photo du produit lorsque disponible.
