Positionneur de soupape électro-pneumatique Fisher 3720 avec signal 4-20mA, alliage d'aluminium résistant à la corrosion et action réversible sur le champ

Vue d'ensemble du produit

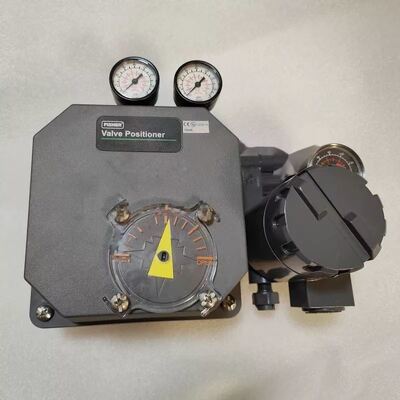

Le Fisher 3720 est un positionneur de vanne électropneumatique conçu pour être utilisé avec des actionneurs rotatifs à membrane ou à piston. Il se compose d'un positionneur pneumatique 3710 combiné à un convertisseur électropneumatique 3722. Le convertisseur reçoit un signal d'entrée de 4-20 mA CC et produit une sortie pneumatique proportionnelle (0,2 à 1,0 bar / 3 à 15 psig) qui pilote l'étage du positionneur pneumatique.

Le 3720 peut être utilisé dans des configurations à simple ou double effet. L'action peut être commutée entre directe et inverse sur le terrain. Les réglages de zéro et de pleine échelle sont effectués manuellement sans outils. La construction modulaire permet de convertir un positionneur pneumatique 3710 en une unité électropneumatique 3720 en ajoutant le convertisseur 3722.

Le positionneur utilise une technologie éprouvée de distributeur à tiroir pour un fonctionnement précis, rapide et à longue durée de vie. Il résiste aux vibrations sévères de l'usine. Le boîtier, les composants et les matériaux de joint sont sélectionnés pour les environnements difficiles, avec des moulages sous pression en alliage d'aluminium à faible teneur en cuivre pour une résistance à la corrosion. L'air de purge du positionneur nettoie les pièces internes. Avec des joints toriques en EPDM et un diaphragme de module d'entrée, le 3720 peut être utilisé dans des applications à basse et haute température, ainsi que dans les industries agroalimentaire, pharmaceutique et du tabac où des matériaux spéciaux sont requis.

Spécifications techniques

Industrie d'application

Le Fisher 3720 est utilisé dans le contrôle de processus industriels généraux, y compris le traitement chimique, la production d'énergie, la pâte à papier et le papier, et d'autres industries nécessitant un positionnement fiable des vannes rotatives. Avec des joints EPDM, il peut également servir les applications de transformation alimentaire et des boissons, pharmaceutiques et du tabac. Il convient aux actionneurs rotatifs à simple et double effet.

Problèmes courants

• Aucun signal de sortie avec entrée présente: Vérifier le colmatage de la buse. Nettoyer la buse. Vérifier la pression d'alimentation en air.

• Pression de sortie lente ou anormale: Vérifier que la pression d'alimentation est conforme aux spécifications. Vérifier l'amplificateur pneumatique et l'ensemble buse/volet.

• Linéarité médiocre: Vérifier le réglage du ressort de zéro. Le ressort de zéro a une plage de travail linéaire limitée. Vérifier la position du mécanisme de réglage de la plage.

• Le positionneur ne répond pas: Vérifier la pression d'alimentation et les connexions pneumatiques. Vérifier que le convertisseur reçoit le signal 4-20 mA.

• Fuite d'air: Vérifier les joints toriques, les joints et le diaphragme pour l'usure. Remplacer si nécessaire.

Modèles de remplacement

Le Fisher 3720 est une plateforme de positionneur électropneumatique mature. Pour la communication numérique moderne et les diagnostics avancés, les contrôleurs de vanne numériques Fisher DVC6200 ou DVC2000 sont les alternatives de génération actuelle. Pour les installations existantes, le 3720 sert de remplacement direct au positionneur pneumatique 3710 lorsqu'une entrée électrique est requise. Pour les alternatives inter-fournisseurs, vérifiez la compatibilité du montage de l'actionneur, de la plage de déplacement et du signal d'entrée avant de commander.
