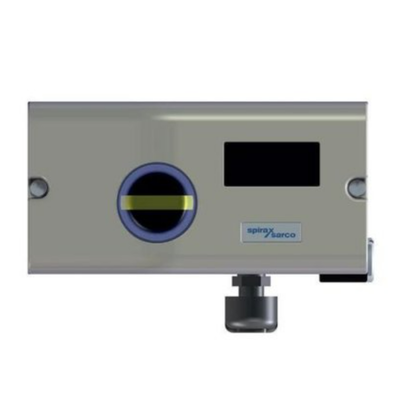

Spirax Sarco SP7 Smart Valve Positioner avec HART 4-20mA pour les soupapes de commande écoénergétiques et le montage NAMUR

Vue d'ensemble du produit

Le Spirax Sarco SP7 est un positionneur de vanne électro-pneumatique intelligent et configurable électroniquement conçu pour être monté sur des actionneurs pneumatiques linéaires ou rotatifs conformes au NAMUR.Il garantit une proportionnalité exacte entre la course de la vanne et le signal d'entrée électrique (mA) dans le positionneur.

L'unité peut être montée sur des actionneurs pneumatiques avec un déplacement rotatif de -57 à +57° ou un déplacement linéaire de -28 à +28°.Le positionneur peut être fourni avec ou sans kit de montage et avec ou sans bloc manomètreLe positionneur peut également être utilisé pour inverser l'action du signal de commande.

Le SP7-10 comprend une interface de communication locale (LCI) en standard, avec un module de communication HART en option pour la communication via le signal 20mA.Le SP7-11 offre un module PA PROFIBUSUne entrée numérique permet d'activer les fonctions du système de commande et une sortie numérique produit des messages collectifs (alarmes / défauts).Le SP7 est l'un des positionneurs les plus économes en énergie, avec une consommation d'air maximale à l'état d'équilibre de 0,015 SCFM, jusqu'à 50 fois plus efficace que les positionneurs électropneumatiques similaires.

Spécifications techniques

Industrie de l'application

Le Spirax Sarco SP7 est utilisé dans les systèmes de contrôle de la vapeur, le chauffage et le refroidissement des processus, les services publics alimentaires et des boissons, la vapeur propre pharmaceutique et le contrôle général des vannes industrielles.Il convient aux applications où un positionnement numérique fiable et une efficacité énergétique sont essentiels.Le positionneur peut être utilisé avec n'importe quel actionneur conforme à NAMUR, y compris les actionneurs de la série Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, et TN2000.

Problèmes communs

• Le positionneur ne répond pas au signal d'entrée: Vérifier que la pression de l'air d'alimentation est comprise entre 1,4 et 6 bar. Vérifier que les connexions pneumatiques sont sécurisées. Vérifier que la qualité de l'air d'alimentation est conforme à la norme ISO 8573-1:2010, classe 3:3:3.

• La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la courbe caractéristique. Vérifiez que la direction de fonctionnement est correctement réglée. Récalibrer le point zéro.

• Réaction lente de la valve: Vérifiez la pression de l'air d'alimentation et le filtre.

• Erreur 10 (alimentation électrique interrompue): l'alimentation électrique a été interrompue pendant au moins 20 ms. L'actionneur est déplacé vers la position de sécurité. Après environ 5 secondes, le positionneur est automatiquement réinitialisé.

• Erreur 11 (erreur de mémoire vive): L'actionneur est déplacé vers la position de sécurité. Après environ 5 secondes, le positionneur est automatiquement réinitialisé et la RAM est réinitialisée.

• SENS_ERR (défectueux du capteur de position)Le capteur de position est défectueux.

• Alerte 1 (fuite entre le positionneur et l'actionneur): Vérifiez les fuites des tuyaux pneumatiques et des raccords.

• Alerte 2 (courant hors portée du point de réglage): Vérifiez la source de signal d'entrée et le câblage.

Modèles de remplacement

Le Spirax Sarco SP7 est une plateforme de positionnement intelligent de la génération actuelle.offrant des diagnostics avancés des vannes avec des tendances de données à long terme pour comparer les performances actuelles des vannes à celles d'une nouvelle vanne de contrôlePour les installations anciennes, le SP7 sert de mise à niveau des positionneurs de la série Spirax Sarco EP5/EP6 et des positionneurs pneumatiques.distance de déplacement, et protocole de communication avant de commander.
