Positionneur électropneumatique auto-calibrant Samson 3725 avec communication HART et entrée 4-20mA pour vannes de régulation

Vue d'ensemble du produit

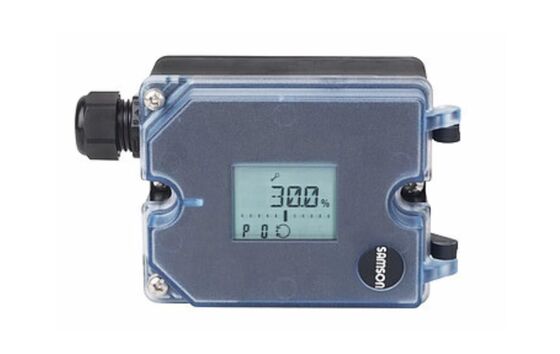

Le Samson 3725 est un positionneur électropneumatique compact et auto-calibrant conçu pour être fixé sur des vannes à siège et des vannes rotatives pneumatiques. C'est un positionneur à simple effet qui compare le signal de commande d'entrée du système de contrôle avec la position réelle de la tige de la vanne ou l'angle d'ouverture, puis délivre un signal pneumatique correspondant à l'actionneur.

L'unité est dotée d'une détection de position magnétorésistive sans contact, il n'y a donc aucune pièce d'usure mécanique dans le circuit de retour. Elle n'est pas affectée par les effets environnementaux et les coups de bélier. L'utilisation est intuitive avec trois touches capacitives et un écran LCD qui peut être lu dans n'importe quelle position de montage grâce à une direction de lecture sélectionnable. Tous les paramètres sont stockés dans une mémoire EEPROM non volatile pour une protection contre les coupures de courant.

Le positionneur offre un démarrage automatique variable, et les paramètres prédéfinis signifient que seules les valeurs qui s'écartent de la norme doivent être ajustées. Une fonction de fermeture étanche peut être activée, et le point zéro est surveillé en continu.

Spécifications techniques

Industrie d'application

Le Samson 3725 est utilisé dans les industries chimiques et pétrochimiques, la production d'énergie et l'automatisation industrielle générale. Il convient aux applications de régulation et aux applications où un design compact, une utilisation facile et une robustesse sont essentiels. Le positionneur est développé pour une utilisation universelle sur des actionneurs linéaires et rotatifs.

Problèmes courants

• Le positionneur ne répond pas au signal d'entrée: Vérifier la pression d'alimentation (max. 7 bar). Vérifier que les connexions pneumatiques sont sécurisées.

• La position de la vanne ne correspond pas au signal d'entrée: Vérifier le réglage de la courbe caractéristique. Vérifier que le sens de fonctionnement est correctement réglé. Recalibrer le point zéro.

• Fonctionnement erratique ou oscillation: Inspecter les fuites d'air dans les tuyaux et les raccords. Vérifier le frottement excessif dans le garnissage de la vanne ou l'actionneur.

• Erreur de calibration du point zéro: Le point zéro est hors plage. Vérifier le montage et réajuster le point zéro.

• Erreur d'initialisation: Vérifier la pression d'alimentation et la connexion du capteur de course. Vérifier que la vanne n'est pas bloquée.

Modèles de remplacement

Le Samson 3725 est une plateforme de positionneur compacte. Le TROVIS 3730-1 est un remplacement direct avec communication HART et des fonctionnalités améliorées. Le Type 3724 est également disponible comme alternative dans la même série. Pour les alternatives inter-marques, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
