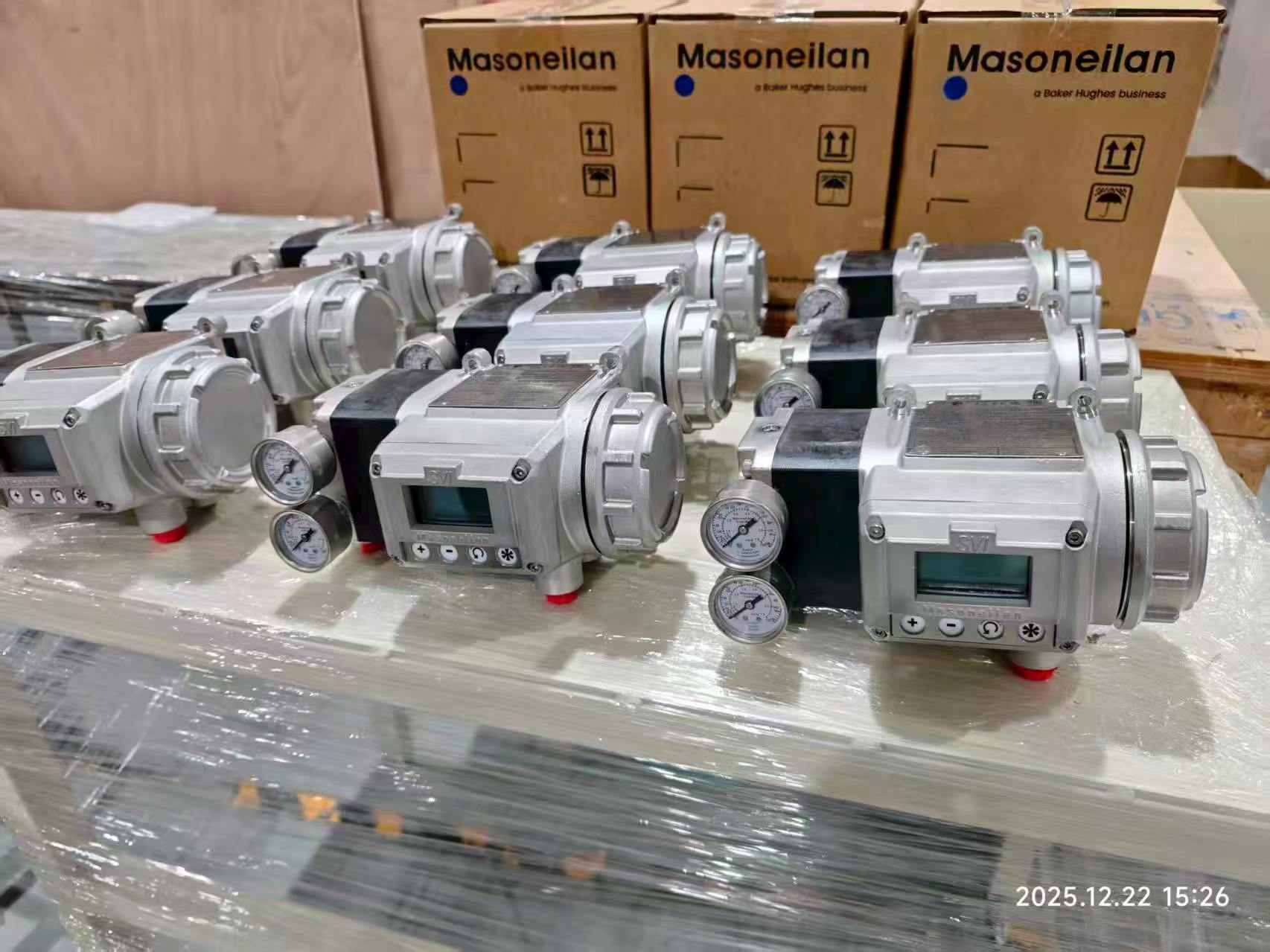

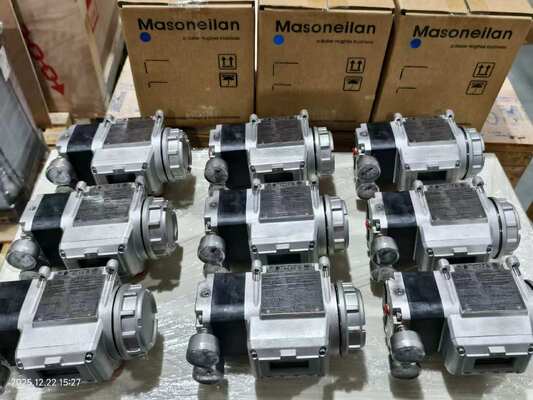

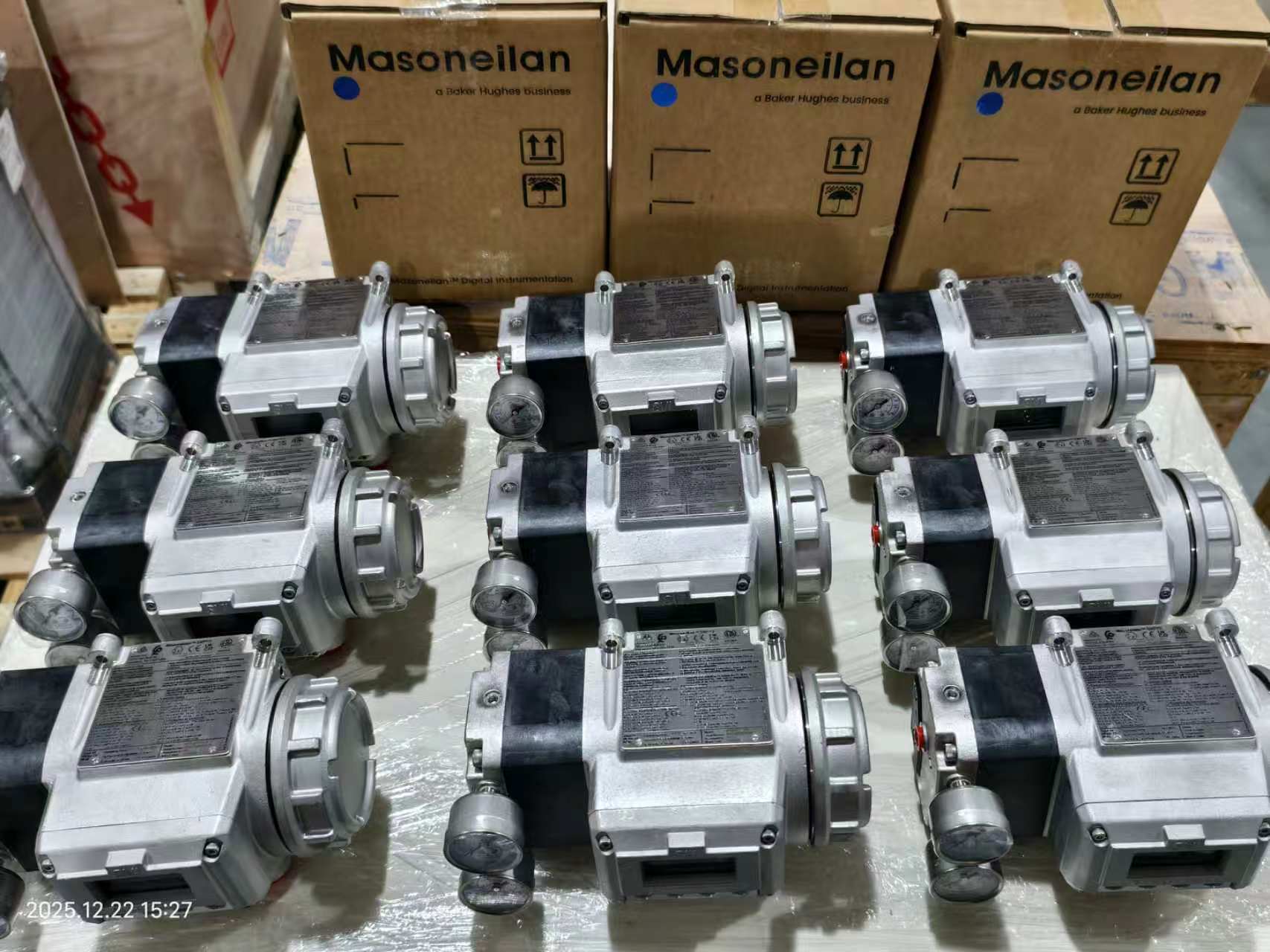

Masoneilan SVI3 Positionneur de soupape numérique HART 7 4-20mA pour soupape pneumatique

Vue d'ensemble du produit

Le Masoneilan SVI3 est le positionneur de soupape numérique de troisième génération de Baker Hughes.Construit sur plus de 20 ans de technologie de détection de la position des vannes éprouvée sur le terrain, il utilise des algorithmes de contrôle et de diagnostic avancés avec détection de position sans contact pour fournir des performances de positionnement précises, réactives et fiables.

La détection de position sans contact lit à travers le boîtier, de sorte qu'aucune pièce mécanique ne pénètre dans la cavité principale du boîtier.Une caractéristique remarquable est la configuration et l'étalonnage Smart Cal à bouton unique, qui simplifie la mise en service.L'interface utilisateur locale comprend un affichage graphique à haut contraste et des boutons adaptés aux emplacements dangereuxL'appareil s'intègre à tous les principaux systèmes de contrôle via le support DTM et EDD..

Le SVI3 comprend 19 nouveaux systèmes de diagnostic en ligne qui surveillent en permanence l'état de la valve pendant son fonctionnement.permettre une analyse des tendances avant que les problèmes n'affectent le fonctionnement de l'usineLa consommation d'air à l'état d'équilibre est réduite de 40% par rapport aux générations précédentes, tandis que l'alimentation en air est améliorée de 15% pour une actionnement plus rapide.

Spécifications techniques

Industrie de l'application

Le Masoneilan SVI3 est utilisé dans la production d'électricité, le raffinage, la pétrochimie, le pétrole et le gaz en milieu de chaîne, ainsi que le pétrole et le gaz en amont.tours de refroidissement, bâtiments de réacteurs, bâtiments de turbines, générateurs de vapeur de récupération de chaleur, équilibre des installations, distillation, reformage hydroprocessage, craquage, mélange secondaire, éteinture et fractionnement,compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et le transport, la regasification et la compression.

Problèmes communs

• Smart Cal ne parvient pas à terminer: Vérifiez que la pression d'alimentation est comprise entre 20 et 120 psi. Vérifiez que les limites de déplacement de la vanne sont dans la plage nominale. Assurez-vous que la vanne n'est pas coincée ou liée.

• Oscillation de position ou cycleSi les cycles de position sont beaucoup plus importants que les cycles de réglage, le positionneur peut être à l'origine du cycle.une tige cassée, ou composants de rétroaction de position déconnectés.

• Échec de communication avec HART portatif: Vérifier que la résistance de la boucle est suffisante. Vérifier que la tension du terminal satisfait aux exigences de conformité (9Vdc @ 20mA, 11Vdc @ 4mA).Les barrières à double canal peuvent appliquer une résistance de boucle excessive et causer des problèmes de tension de conformité.

• Erreur de faible puissance (LOW_POWER): Courant d'entrée inférieur à 3,15 mA. Courant de boucle à 4 mA pour l'étalonnage et le diagnostic.

• TuneERR apparaît après l'Autotune: Il peut être nécessaire de régler manuellement..

• Erreur de SelfCheckError ou défaillance matérielle: Déconnectez l'alimentation pendant deux minutes et redémarrez. Effacez l'alarme en utilisant ValVue ou HART Host. Si la panne persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI3 est le remplacement direct du SVI II AP et du SVI1000.Il est équipé de supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports de montage SVI II AP et SVI1000. Pour les utilisateurs de SVI II AP, la mise à niveau est relativement simple.Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
