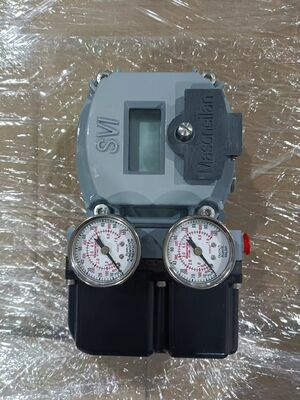

Positionneur numérique intelligent Masoneilan SVI II HART 4-20mA Auto Tune pour actionneurs pneumatiques

Vue d'ensemble du produit

Le Masoneilan SVI II est un positionneur de soupape numérique à microprocesseur 32 bits avec une interface locale qui contrôle un actionneur pneumatique à l'aide d'un signal de commande 4-20mA à deux fils.Il offre une communication bidirectionnelle en utilisant le protocole HART, prenant en charge HART 5 ou 7 sur 4-20mA. La conception universelle permet une mise à niveau facile à la place des positionneurs analogiques existants sur les actionneurs pneumatiques Masoneilan ou non Masoneilan,à action simple ou double.

La technologie de détection de la position sans contact lit à travers le boîtier, aucune pièce mécanique ne pénètre dans la cavité principale du boîtier, ce qui prolonge la durée de vie.L'écran LCD et les boutons sont opérationnels dans tous les environnements dangereux certifiésUne conception s'adapte à la fois aux applications rotatives et linéaires, à distance ou locales.

Spécifications techniques

Industrie de l'application

Le Masoneilan SVI II est utilisé dans la production d'électricité, le raffinage, la pétrochimie, le pétrole et le gaz en milieu de chaîne, ainsi que le pétrole et le gaz en amont.tours de refroidissement, bâtiments de réacteurs, bâtiments de turbines, générateurs de vapeur de récupération de chaleur, équilibre des installations, distillation, reformage hydroprocessage, craquage, mélange secondaire, éteinture et fractionnement,compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et le transport, la regasification et la compression.

Problèmes communs

• Autotune n'est pas terminé: le frottement mesuré est supérieur à 30% de la force du ressort ou la vanne saute visiblement autour du point de réglage.ou procéder à la régulation manuelle en veillant à ce que le gain intégral (I) soit réglé sur un minimum de 100Le réglage automatique peut échouer si la vanne est trop lente, dans ce cas, régler manuellement.

• Oscillation de la position Rapide: Gain du positionneur (P) réglé à hauteur. Position dépasse de plus de 20% de l'étape et oscille plus de deux fois. Diminuer le gain (P) et (Padj) par incréments de 50% jusqu'à ce que l'oscillation cesse.Si un amplificateur externe est réglé de façon agressive, ajustez le bypass du booster à 1 1/4 " de tour de la position fermée du réglage du bypass.

• Oscillation de la position: Gain de position (P) réglé à basse. Augmenter le gain (P) et (Padj) par incréments de 5% jusqu'à ce que l'oscillation ait diminué. Réduire le gain intégral (I) de 25% jusqu'à ce que la position soit linéaire.Si l'oscillation est une onde carrée, augmenter l'intégrale de 25% jusqu'à ce qu'elle soit une ligne plane.

• Friction de la vanne supérieure à 25% de la portée du ressort: Vérifiez à l'aide de la tendance ValVue que l'oscillation ressemble à un motif d'onde carrée.Réglez le paramètre DeadZone à 00,25%. Je ne sais pas.

• Retour d'information en vrac: pour l'installation en rotation, l'assemblage magnétique tourne à l'aide de mains. pour le support de rotation, le bouclier, l'extrémité de la tige et le bras de décollage ne sont pas fixés. serrer les vis de réglage et verrouiller les écrous si nécessaire.

• SelfCheckError (Erreur matérielle): Débranchez l'appareil pendant deux minutes et redémarrez-le. Effacez l'alarme à l'aide de ValVue ou HART Host. Si la panne persiste, remplacez l'appareil ou le module électronique complet.

• SoftwareError (Erreur matérielle): Débranchez l'appareil pendant deux minutes et redémarrez-le. Effacez l'alarme à l'aide de ValVue ou HART Host. Si la panne persiste, remplacez l'appareil ou le module électronique complet.

• Arrêt Échec d' erreur après calibrage: Cette défaillance survient généralement lorsque la fonction Find STOPS obligatoire n'est pas exécutée lors de l'étalonnage standard.Ré-étalonnage et s'assurer que STOPS de recherche est exécuté.

• Le positionneur ne marche pas avec 4 à 20 mA.: Vérifiez l'insuffisance de la tension. Vérifiez la conformité aux prescriptions de tension: > 11 VDC à 4 mA, > 9 VDC à 20 mA.

Modèles de remplacement

Le Masoneilan SVI3 AP est le positionneur de soupape numérique de nouvelle génération de la même gamme de produits.Il est équipé de supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports SVI II AP et SVI1000Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
