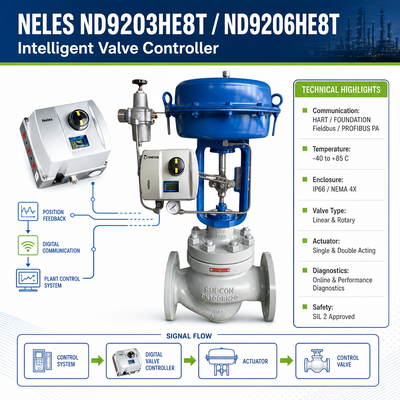

Positionneur de vanne Neles ND9203HE8T ND9206HE8T

Présentation du produit

Les Neles ND9203HE8T et ND9206HE8T sont des positionneurs de vanne numériques de la série ND9000, conçus pour les applications de vannes de régulation pneumatiques. Ils utilisent un contrôle de position numérique et fournissent des fonctions de configuration et de diagnostic pour le fonctionnement des vannes industrielles.

La série ND9200 est utilisée avec des ensembles vanne et actionneur où un retour de position fiable et un contrôle pneumatique sont requis. Les configurations ND9203HE8T et ND9206HE8T sont associées à différentes exigences de fonctionnement de l'actionneur, de sorte que le modèle exact doit être sélectionné en fonction de la vanne et de l'actionneur existants.

Le positionneur peut être utilisé avec des applications de vannes linéaires ou rotatives en fonction de la configuration et de l'arrangement de montage sélectionnés. Ses fonctions numériques permettent de surveiller la position de la vanne, les paramètres de fonctionnement et les informations de diagnostic lors de la mise en service et de la maintenance.

Pour les projets de remplacement, le modèle de positionneur existant, le type d'actionneur, la course de la vanne, le signal d'entrée et l'exigence de communication doivent être vérifiés avant de commander.

Spécifications techniques

Les spécifications peuvent varier en fonction du code d'option et de la configuration exacts. Veuillez confirmer le code modèle complet avant le devis ou le remplacement.

La documentation ND9000 confirme l'entrée 4–20 mA alimentée par boucle, les options HART 6/7, le boîtier IP66/NEMA 4X, les raccords pneumatiques 1/4 NPT et les caractéristiques électriques listées.

Industrie d'application

Les ND9203HE8T et ND9206HE8T peuvent être utilisés dans les systèmes de contrôle de processus industriels où les vannes pneumatiques nécessitent un contrôle et une surveillance de position numériques.

Pétrole et gaz

Utilisé pour les vannes de régulation pneumatiques dans le traitement, le transport et les systèmes de processus connexes du pétrole et du gaz.

Chimie et pétrochimie

Convient aux applications de vannes de processus où la position de la vanne doit être contrôlée et surveillée dans le cadre d'une boucle de processus automatisée.

Production d'énergie

Peut être utilisé avec des vannes de régulation pneumatiques dans les systèmes de contrôle de vapeur, d'eau et autres processus.

Pâte et papier

Applicable aux systèmes de processus continus où un fonctionnement stable de la vanne pneumatique et des informations de diagnostic sont requis.

Eau et eaux usées

Peut être considéré pour le contrôle automatisé des vannes dans les systèmes de traitement de l'eau et d'eau de process.

Automatisation générale des processus

Le positionneur peut être appliqué aux vannes de régulation industrielles utilisant des actionneurs pneumatiques et des arrangements de montage compatibles.

La famille ND9000 est documentée pour une utilisation avec des applications de vannes linéaires et rotatives et fournit des diagnostics numériques pour le fonctionnement de la vanne et du positionneur.

Problèmes courants

Le positionneur ne répond pas au signal de commande

Vérifiez d'abord la boucle 4–20 mA, l'alimentation et les connexions électriques. Le positionneur est alimenté par boucle, donc un courant de boucle insuffisant ou un câblage incorrect peuvent affecter le fonctionnement.

La position de la vanne ne correspond pas au point de consigne

Vérifiez le couplage mécanique entre le positionneur et l'actionneur, les réglages de course de la vanne et l'étalonnage. Un montage ou une configuration incorrects peuvent entraîner un écart de position.

L'étalonnage ne peut pas être terminé

Vérifiez le mouvement de l'actionneur, le montage du positionneur et l'alimentation pneumatique. L'actionneur doit fournir le mouvement requis pour que le positionneur termine sa procédure d'étalonnage.

La sortie pneumatique est instable

Vérifiez l'alimentation en air instrument et les tuyaux pneumatiques. La contamination du système d'air ou les fuites autour des connexions pneumatiques peuvent également affecter le mouvement de l'actionneur.

La communication HART n'est pas disponible

Vérifiez le câblage de la boucle, la charge électrique et les paramètres de communication HART. La version HART sélectionnée et la configuration doivent également être confirmées.

Le retour de position est incorrect

Inspectez le couplage mécanique et l'arrangement du capteur de position. Le positionneur doit être correctement aligné avec la vanne ou l'actionneur avant l'étalonnage.

Modèles de remplacement

Pour les travaux de remplacement, les ND9203HE8T et ND9206HE8T doivent être sélectionnés en fonction du mode de fonctionnement de l'actionneur et de la configuration complète plutôt que par le seul numéro de modèle.

D'autres positionneurs Neles de la série ND peuvent être considérés pour le remplacement en fonction de l'ensemble vanne et actionneur. Les modèles possibles au sein de la même famille de produits incluent :

• ND9103HX8T

• ND9106HX8T

• ND9203HE8T

• ND9206HE8T

• Autres configurations ND9000

La configuration du suffixe est importante. Les informations produit disponibles identifient les configurations 03 avec fonctionnement à simple effet et les configurations 06 avec fonctionnement à double effet, tandis que la désignation HE/HX se rapporte à la configuration du positionneur correspondante. Le remplacement exact doit donc être vérifié par rapport à la plaque signalétique et à l'actionneur existants.

Pour une demande de remplacement, veuillez fournir :

• Modèle de positionneur existant

• Modèle de vanne

• Modèle d'actionneur

• Actionneur à simple ou double effet

• Type de vanne

• Course ou rotation de la vanne

• Signal d'entrée

• Exigence de communication

• Arrangement de montage existant

Pourquoi acheter chez nous

Sourcing de modèles exacts

Nous fournissons des positionneurs de vannes industrielles par numéro de modèle et configuration, y compris les produits Neles de la série ND.

Vérification de la configuration

Pour les demandes concernant les ND9203HE8T et ND9206HE8T, nous pouvons vérifier le type d'actionneur, le signal, l'exigence de communication et d'autres détails de configuration clés avant le devis.

Fourniture de vannes et d'instruments

Notre gamme de produits couvre les vannes de régulation, les positionneurs de vannes, les actionneurs électriques et pneumatiques, les transmetteurs de pression, les débitmètres et autres instruments de processus.

Support de projet de remplacement

Si vous remplacez un positionneur Neles existant, vous pouvez fournir la plaque signalétique ou le numéro de modèle. Nous pouvons vous aider à identifier les spécifications principales qui doivent correspondre.

Support de commande internationale

Nous soutenons les acheteurs industriels avec des devis, la coordination des achats, l'emballage et les arrangements de livraison internationaux.

Stock et délai de livraison

La disponibilité des ND9203HE8T et ND9206HE8T dépend de la configuration exacte, de la quantité et de l'état actuel de l'approvisionnement.

Les configurations standard et les combinaisons d'options spéciales peuvent avoir des délais différents. Pour les commandes de projet, le code modèle réel doit être confirmé avant que le calendrier de livraison ne soit cité.

Veuillez fournir le modèle, la quantité et le pays de destination lors de la demande de devis afin que la disponibilité actuelle et le délai de livraison estimé puissent être vérifiés.

Formulaire de demande de devis

Produit : Positionneur de vanne Neles ND9203HE8T / ND9206HE8T

Modèle requis :
ND9203HE8T / ND9206HE8T

Quantité :
Quantité requise

Vanne existante :
Marque et modèle de la vanne

Actionneur :
Marque et modèle de l'actionneur

Type d'action :
Simple effet / Double effet

Signal d'entrée :
4–20 mA ou autre exigence

Communication :
HART 6 / HART 7 / autre exigence

Type de vanne :
Linéaire / Rotative

Course de la vanne :
Course ou rotation requise

Application :
Pétrole et gaz / chimie / énergie / eau / autre

Destination de livraison :
Pays / ville

Date de livraison requise :
Calendrier du projet ou date cible

Pour les commandes de remplacement, veuillez envoyer la plaque signalétique du positionneur existant ou une photo claire du produit si disponible. Cela nous aide à vérifier le modèle et la configuration avant le devis.
