3582i Positionneur électro-pneumatique 4-20mA pour actionneurs pneumatiques linéaires à action unique en acier inoxydable

Vue d'ensemble du produit

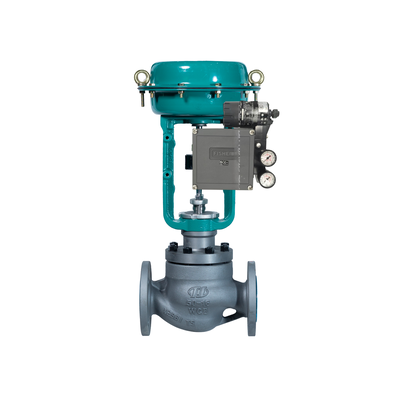

Le 3582i est un positionneur de vanne électro-pneumatique conçu pour les ensembles de vannes de commande à tige coulissante actionnés par diaphragme.Il est constitué d'un convertisseur électro-pneumatique 582i installé sur un positionneur de vanne pneumatique 3582. Le convertisseur reçoit un signal d'entrée de courant continu et produit une sortie pneumatique proportionnelle par un dispositif de buse/flapper. Cette sortie alimente ensuite le positionneur pneumatique,éliminant le besoin d'un transducteur monté séparément.

L'instrument fournit une position précise de la tige de soupape proportionnelle au signal d'entrée de courant continu.C'est une conception éprouvée, connue pour sa réaction rapide et sa capacité à résister aux vibrations de la plupart des environnements végétaux.Une faible consommation d'air à l'état d'équilibre contribue à un fonctionnement efficace.

Les réglages de zéro et de portée sont accessibles avec le couvercle enlevé, à l'aide d'un tournevis et d'une clé.Les changements de pression d'alimentation et de charge de vanne ont un effet minimal sur le fonctionnement du positionneurLe boîtier, les composants et les matériaux des joints sont sélectionnés pour résister à des environnements difficiles, et le positionneur purifie les parties internes pour une protection supplémentaire.

Spécifications techniques

Industrie de l'application

Le 3582i est utilisé avec des ensembles de vannes de contrôle à tige coulissante actionnées par diaphragme dans les industries de processus.La plage de zéro et de portée réglable permet l'utilisation de tous les signaux d'entrée standardÉtant donné que les unités d'une même famille de positionneurs couvrent une variété d'applications de commande, les exigences de base en matière d'inventaire de pièces de rechange sont simplifiées.

Problèmes communs

• Le positionneur ne répond pas au signal d'entrée: Vérifier la pression d'alimentation et les connexions pneumatiques, s'assurer que l'embrayage de la buse/de la flapper n'est pas obstrué et que le relais fonctionne.

• La position de la tige de soupape ne correspond pas au signal d'entréeVérifiez que la position de la tige correspond au mouvement et à l'action de l'actionneur.

• Opération ou oscillation irrégulière: Vérifiez les fuites d'air dans les tuyaux et les raccords. Vérifiez l'excès de frottement dans l'emballage ou l'actionneur de la vanne.

• Les fluctuations de la pression d'alimentation affectent la positionLe 3582i est conçu pour minimiser l'effet des changements de pression d'alimentation, mais des fluctuations extrêmes peuvent encore causer des problèmes.

• Modèles de remplacement

Le 3582i est une conception de positionneur pneumatique pour les nouvelles installations nécessitant une communication numérique et un diagnostic.les régulateurs de soupape numérique DVC6200 ou DVC2000 sont les équivalents modernes de la même gamme de produitsLe convertisseur 582i peut être installé sur un positionneur pneumatique 3582 existant pour le mettre à niveau vers une configuration 3582i,bien que cela puisse nécessiter de changer le montage du positionneur et la plage de signal d'entréePour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et la compatibilité du signal d'entrée avant de commander.
