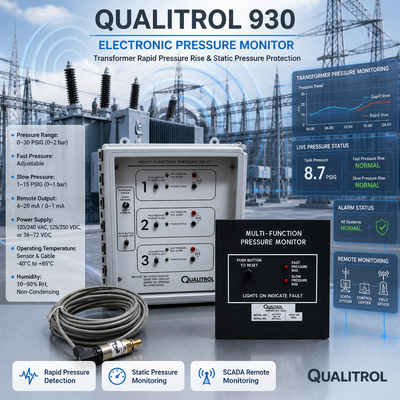

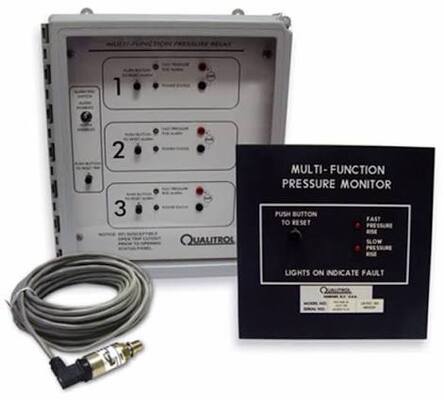

Moniteur de pression électronique série Qualitrol 930
Le moniteur de pression électronique Qualitrol 930 est un instrument multifonction qui détecte les augmentations de pression rapides et dangereuses ainsi que les augmentations de pression statique plus lentes dans les réservoirs de transformateurs et de changeurs de prises en charge. Il fournit à la fois une indication locale et des sorties à distance pour l'alarme, le déclenchement et la surveillance continue de la pression.
Présentation du produit
Des capteurs électroniques convertissent la pression du réservoir en un signal continu qui est traité par le module de commande. Le système peut être configuré pour réagir aux événements de pression rapides ou à l'accumulation progressive de pression, avec des seuils réglables par l'utilisateur. Des LED en façade indiquent la source d'actionnement, et les relais peuvent être configurés pour un fonctionnement momentané ou à auto-maintien. Des sorties continues de 0-1 mA ou 4-20 mA permettent l'intégration avec les systèmes SCADA. Les configurations multi-capteurs offrent des décisions de déclenchement basées sur la logique qui améliorent la fiabilité et aident à minimiser les fausses opérations. La conception prend en charge l'installation dans des compartiments à huile ou à gaz et comprend des options de mise à niveau pour les points de montage mécaniques RPRR existants.
Spécifications techniques
| Spécification |
Détails |
| Produit |
Moniteur de pression électronique Qualitrol 930 |
| Plage de pression |
0-30 PSIG (0-2 bar) |
| Types de détection |
Augmentation de pression rapide (rapide) et pression lente (statique) |
| Connexion du capteur |
1/4"-18 NPT |
| Sorties |
Relais SPDT (jusqu'à 9 dans les versions multi-capteurs) + analogique 0-1 mA / 4-20 mA |
| Options d'alimentation |
Plages AC/DC universelles disponibles |
| Câble de capteur max. |
750 pieds (228,6 m) |
| Indicateurs |
LED pour la pression rapide, la pression statique et l'état de l'alimentation |
| Environnement d'exploitation |
Convient aux armoires de commande de transformateurs et aux installations connexes |
Industrie d'application
Protection des transformateurs de services publics électriques, systèmes d'alimentation industriels et sous-stations nécessitant une détection fiable des changements de pression soudains ou graduels dans les compartiments remplis d'huile ou de gaz.
Problèmes courants
Les alarmes intempestives, le manque de retour de pression continu ou la difficulté à régler la sensibilité sont courants avec les anciens appareils mécaniques. La série 930 offre des réglages réglables, une logique multi-capteurs, des sorties continues compatibles SCADA et une indication claire de l'état local pour améliorer la fiabilité opérationnelle.
Modèles de remplacement
Fonctionne comme une alternative électronique directe ou une voie d'amélioration pour les relais mécaniques d'augmentation rapide de pression Qualitrol 900/910 et les dispositifs de protection contre les surpressions soudaines comparables.
Pourquoi acheter chez nous
Nous proposons des produits Qualitrol authentiques avec une expérience dans le support des applications de surveillance et de protection des transformateurs.
Délai de livraison et de stock
Le délai de livraison standard est de 6 à 8 semaines.
Formulaire de demande de devis
Soumettez vos exigences en matière de configuration du capteur, d'alimentation, de type de sortie, de style de montage et de quantité pour recevoir un devis détaillé.
