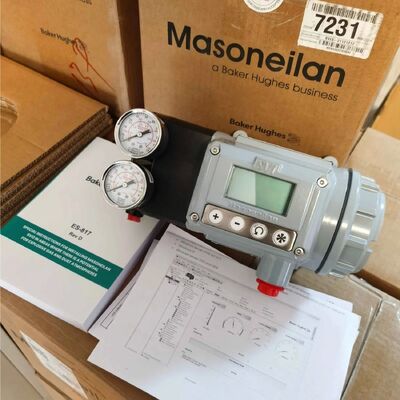

Le Masoneilan SVI3 est le positionneur de soupape numérique de troisième génération de Baker Hughes, conçu pour un contrôle précis et réactif des soupapes pneumatiques à action simple.La configuration spécifique SVI3-21121212 appartient à cette série et utilise des algorithmes de commande avancés avec une technologie de détection de position magnétique sans contact.
Vue d'ensemble du produit
Ce régulateur de soupape numérique reçoit un signal de réglage de 4 à 20 mA et utilise un capteur magnétique sans contact à effet Hall pour mesurer la position de la soupape.Il prend en charge la communication HART 7 pour la configuration et le diagnostic à distanceLes principales caractéristiques incluent la configuration et l'étalonnage SmartCal à un bouton, l'affichage LCD graphique local en option avec des boutons adaptés aux zones dangereuses et un diagnostic avancé des vannes en ligne.La conception offre une consommation d'air réduite à l'état d'équilibre par rapport aux positionneurs classiques tout en maintenant une capacité de livraison d'air élevéeIl convient à la fois aux vannes linéaires et rotatives et est conçu pour une installation intérieure ou extérieure dans des environnements industriels.
Spécifications techniques
| Spécification |
Détails |
| Série de modèles |
SVI3 (troisième génération) |
| Configuration spécifique |
SVI3-21121212 |
| Le type |
Positionneur/contrôleur de soupape numérique HART |
| Signal d'entrée |
4 à 20 mA (en boucle) |
| La communication |
HART 7 |
| Détection de position |
Magnétique sans contact (effet Hall) |
| Capacité de déplacement linéaire |
0.25" à 8" (6,4 à 200 mm) |
| Capacité de déplacement en rotation |
118° à 140° |
| Précision |
± 0,5% de la portée complète (typique) |
| Hystérésis + bandes mortes |
± 0,3% sur toute la portée |
| Répétabilité |
± 0,3% sur toute la portée |
| Température de fonctionnement |
-55°C à +85°C (option étendue); norme de -40°C à +85°C |
| Pression d'approvisionnement |
1.4 à 8,3 bar (20 à 120 psi) |
| Livraison aérienne |
410 SLPM @ 30 psi est le nombre d'heures. |
| Action pneumatique |
À action simple, à échec |
| Protection du logement |
Pour les appareils de protection contre la pollution atmosphérique |
| Matériel de logement |
d'une épaisseur n'excédant pas 50 mm |
| Certifications |
Aptitude SIL3; homologation ATEX, IECEx, États-Unis et Canada pour les zones dangereuses |
Industrie de l'application
Utilisé dans le pétrole et le gaz, le traitement chimique, la production d'énergie, le raffinage,pour les appareils à commande pneumatique à action simple.
Problèmes communs
Les utilisateurs de positionneurs plus anciens sont souvent confrontés à de longs temps de mise en service, à une consommation d'air plus élevée, à des capacités de diagnostic limitées ou à une usure des capteurs.consommation d'air inférieure à l'état d'équilibre, la détection sans contact et le diagnostic en ligne avancé avec capacité de stockage de données.
Modèles de remplacement
Serves as a modern upgrade or replacement for earlier Masoneilan SVI series positioners (such as SVI II AP or SVi1000) and other single-acting digital or analog positioners requiring HART communication and enhanced diagnostics.
Pourquoi nous acheter?
Nous fournissons de véritables contrôleurs de vannes numériques Masoneilan (Baker Hughes) et offrons un soutien pratique pour la sélection correcte de la configuration et l'appariement des applications de processus.
Stock et délai de livraison
Le délai de production et de livraison est généralement de 6 à 8 semaines.
Le formulaire RFQ
Veuillez fournir des détails sur le type de soupape (linéaire ou rotatif), les spécifications de l'actionneur, le niveau de diagnostic requis, les préférences d'affichage, les besoins de certification des zones dangereuses,et quantité pour un devis sur mesure.
