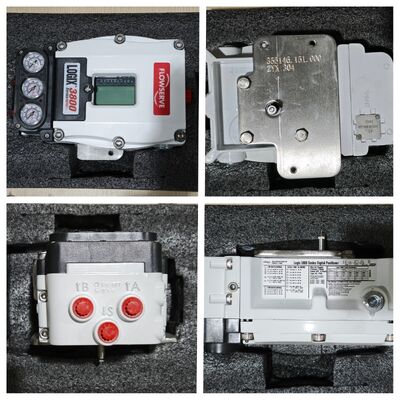

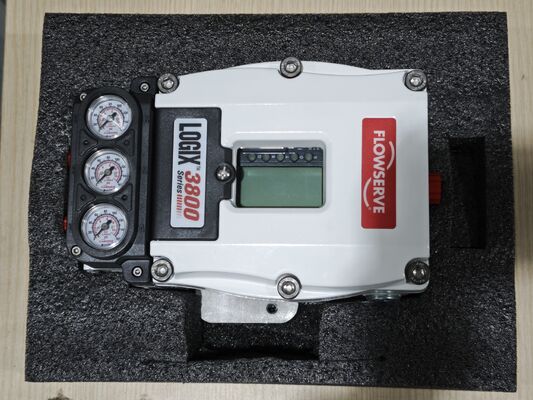

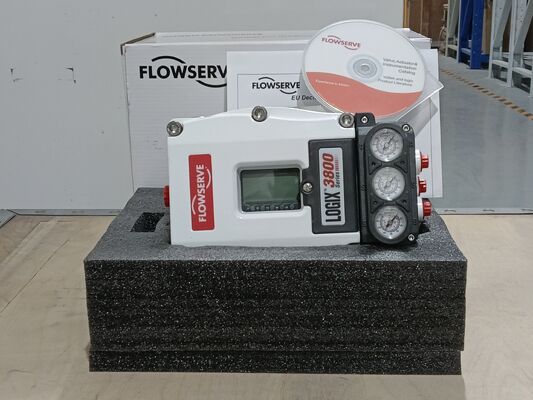

Tout neuf Flowserve Logix 3800 3800E Positionneur de soupape numérique

Flowserve Logix 3800 et 3800E — Positionneur numérique

[Présentation du produit]

• Logix 3800 : positionneur numérique complet avec cinq capteurs de pression intégrés, diagnostics ValveSight DTM et communication HART / Foundation Fieldbus / 4-20 mA — conçu pour une disponibilité maximale du processus dans les environnements pétroliers et gaziers et chimiques les plus difficiles.
• Logix 3800E : alternative économique basée sur la même plateforme, offrant une forme, un ajustement et des performances de base identiques avec HART / 4-20 mA / E/S discrètes — compétitif en termes de coûts sans sacrifier la capacité SIL 3 ou la robustesse IP66.
• Les deux modèles disposent d'un calibrage rapide à un bouton qui configure automatiquement le zéro, la portée et le gain en moins de 60 secondes, avec un capteur de position magnétorésistif sans contact à double élément blindé pour une stabilité à long terme sans problème.

[Spécifications techniques]

Source : Brochure Flowserve Logix 3800 (LGENBR3100-03, 05/2018) et pages produits Flowserve.com

[Secteur d'application]

• Pétrole et gaz — automatisation des vannes de régulation en amont, intermédiaire et aval dans les zones dangereuses antidéflagrantes (Ex d IIC), y compris les configurations de montage à distance pour les emplacements inaccessibles.
• Produits chimiques — traitement des produits chimiques organiques/inorganiques de base où la sécurité SIL 3, le boîtier en aluminium sans cuivre résistant à la corrosion et les diagnostics prédictifs sont obligatoires.
• Énergie et eau — régulation de l'eau d'alimentation des chaudières, régulation de l'eau de refroidissement et traitement des eaux usées où la surveillance à distance compatible HART réduit la fréquence des inspections sur site.

[Problèmes courants et solutions]

• Le positionneur ne parvient pas à s'auto-calibrer — vérifier que la pression d'air d'alimentation répond à l'exigence minimale de 4,1 bar (60 psi) ; inspecter le module de commande piézoélectrique I/P et s'assurer que l'arbre de retour (NAMUR ou arbre en D) est correctement engagé avec la liaison de l'actionneur.
• Consommation d'air excessive ou avertissement de fuite pneumatique — cinq capteurs de pression intégrés surveillent en permanence les tubes de l'actionneur et signalent les fuites. Exécutez le test de signature ValveSight DTM pour isoler si la fuite se trouve dans le diaphragme de l'actionneur, les tubes ou le relais pneumatique.
• Perte de communication sur HART/Fieldbus — vérifier que la tension de conformité de la boucle est ≥10 VDC à 20 mA (résistance effective ~500 Ω) ; vérifier la version du firmware via le menu LCD/clavier et s'assurer que le fichier DD/DTM correspond à la révision du système hôte.

[Modèles de remplacement]

• Prédécesseur : Logix 3200 / 3400 (discontinué) — la série 3800 remplace les deux avec jusqu'à 80 % de capacité d'air en plus grâce à un relais pneumatique à double clapet, des diagnostics intégrés et une électronique actualisable par firmware.
• Alternatives de la même famille : Logix 3800E pour les applications sensibles au budget (supprime Foundation Fieldbus et les diagnostics DTM avancés) ; Logix 3800zb (Zero-Bleed) pour les applications de conformité environnementale nécessitant zéro émission en fonctionnement stable.
• Équivalents intermarques : Fisher DVC6200, Siemens SIPART PS2, ABB TZIDC — l'avantage de Flowserve réside dans le capteur sans contact à double élément, la suite de diagnostics à cinq capteurs de pression et le calibrage rapide à un bouton.

[Pourquoi acheter chez nous]

• Distributeur Flowserve agréé par l'usine avec accès direct au pipeline de production Valtek/Logix — toutes les unités sont livrées avec une garantie complète du fabricant et une traçabilité.
• Chaque positionneur subit des tests pneumatiques sur banc avant expédition, y compris le calibrage I/P, la vérification de la fonction du relais et la vérification du firmware par rapport à la dernière version.
• Support après-vente couvrant l'assistance à la configuration à distance de ValveSight DTM, la mise en service sur site et les pièces de rechange accélérées (modules I/P, kits de relais, arbres de retour) avec expédition sous 48 heures.

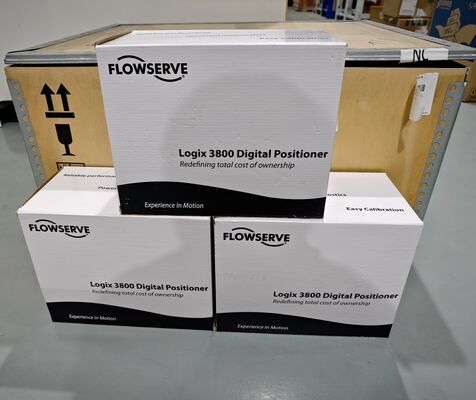

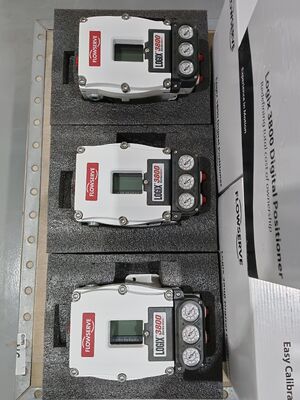

[Stock et délai de livraison]

• Logix 3800 standard (HART, boîtier antidéflagrant en aluminium) : généralement 4 à 6 semaines à compter de la confirmation de la commande.
• Logix 3800E (HART, boîtier en aluminium ou en plastique) : généralement 3 à 5 semaines.
• Configurations spéciales (Foundation Fieldbus, acier inoxydable antidéflagrant, montage à distance) : 8 à 12 semaines selon la certification et la complexité de fabrication.

[Formulaire de demande de devis]

Pour demander un devis, veuillez fournir : Nom de l'entreprise / Personne à contacter / E-mail / Modèle (3800 ou 3800E) / Protocole de communication (HART, FF ou 4-20 mA) / Boîtier (antidéflagrant en aluminium, IS en aluminium, antidéflagrant en acier inoxydable ou plastique GP) / Actionnement (simple effet ou double effet) / Quantité / Application.
