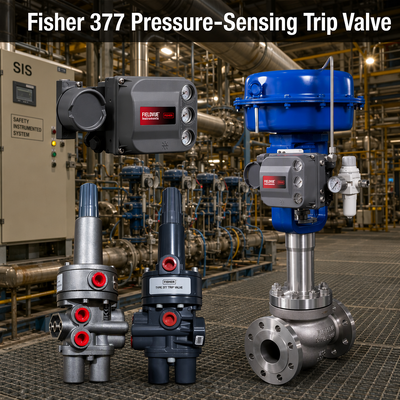

Vanne de déclenchement série 377 Fi-sher
La vanne de déclenchement sensible à la pression Fi-sher 377 assure une action de sécurité automatique pour les actionneurs pneumatiques lorsque la pression d'alimentation en air d'instrument tombe en dessous d'un niveau prédéterminé. Lors de la récupération de la pression d'alimentation, l'unité se réinitialise automatiquement pour rétablir le contrôle normal.
Présentation du produit
Une seule vanne de déclenchement 377 peut remplir les fonctions qui nécessitaient auparavant plusieurs vannes de commutation, réduisant ainsi la complexité et le nombre de pièces de rechange. Les modes de défaillance (montée, descente ou blocage en position précédente) sont sélectionnables avec des modifications mineures de la tuyauterie. La conception met l'accent sur de grands diaphragmes, un minimum de pièces mobiles et une construction durable en aluminium ou en acier inoxydable. Elle convient pour une utilisation avec les actionneurs à piston Fi-sher 480, 585C, 685, 1061 et similaires, avec des options de montage pour une installation sur collecteur, culasse ou support.
Spécifications techniques
| Spécification |
Détails |
| Produit |
Vanne de déclenchement sensible à la pression Fi-sher 377 |
| Modes de défaillance |
Défaillance en descente (377D), Blocage en position précédente (377L), Défaillance en montée (377U), Fermeture dans le sens horaire/antihoraire (377CW/CCW) |
| Pression d'alimentation maximale |
10,3 bar (150 psig) |
| Pression d'alimentation minimale |
3,8 bar (55 psig) |
| Plage du point de déclenchement |
2,8 bar (40 psig) minimum jusqu'à 72 % de l'alimentation |
| Connexions |
1/4 NPT |
| Capacités de température |
Joints en nitrile -40 à 82 °C ; joints en fluorocarbone -18 à 104 °C |
| Matériaux |
Boîtier : Aluminium ou SST ; Diaphragmes/joints toriques : Nitrile ou Fluorocarbone |
| Certifications |
ATEX, CUTR ; version compatible SIL 3 disponible |
| Poids |
Environ 0,95 kg (aluminium) / 2,31 kg (SST) |
Industrie d'application
Appliquée dans les usines de traitement nécessitant une protection fiable des actionneurs, y compris le raffinage, la pétrochimie, la production d'énergie et les systèmes de contrôle industriels généraux qui dépendent de l'air d'instrument.
Problèmes courants
Les problèmes courants incluent une sélection incorrecte du réservoir de volume pour les modes de défaillance en montée/descente ou une inadéquation entre le réglage de déclenchement et la pression du système. Une configuration appropriée et le point de déclenchement réglable de l'unité permettent de résoudre ces problèmes lors de l'installation et de la mise en service.
Modèles de remplacement
Compatible en remplacement d'autres vannes de déclenchement Fi-sher ou de dispositifs de protection sensibles à la pression similaires dans les systèmes d'actionneurs existants.
Pourquoi acheter chez nous
Nous nous concentrons sur les instruments authentiques Em-erson Fi-sher et fournissons une assistance compétente pour la sélection et l'adaptation des vannes de déclenchement à l'application.
Stock et délai de livraison
Le délai de livraison standard est de 6 à 8 semaines.
Formulaire de demande de devis
Soumettez votre action de défaillance requise, le modèle d'actionneur, la pression de fonctionnement, les conditions de température et les besoins en matériaux pour un devis détaillé.
