Flowserve Logix 3800 3800E Positionneur de soupape numérique

Flowserve Logix 3800 et 3800E — Positionneur numérique

[Présentation du produit]

• Logix 3800 : positionneur numérique complet avec cinq capteurs de pression intégrés, diagnostics ValveSight DTM et communication HART / Foundation Fieldbus / 4-20 mA — conçu pour une disponibilité maximale des processus dans les environnements pétroliers, gaziers et chimiques les plus difficiles.
• Logix 3800E : alternative basée sur la valeur, construite sur la même plate-forme, offrant une forme, un ajustement et des performances de base identiques avec HART/4-20 mA/E/S discrètes — à un coût compétitif sans sacrifier la capacité SIL 3 ou la robustesse IP66.
• Les deux modèles disposent d'un étalonnage rapide à un seul bouton qui configure automatiquement le zéro, l'échelle et le gain en moins de 60 secondes, avec un capteur de position magnétorésistif sans contact à double élément blindé pour une stabilité à long terme sans problème.

[Spécifications techniques]

Source : brochure Flowserve Logix 3800 (LGENBR3100-03, 05/2018) et pages produits Flowserve.com

[Industrie des applications]

• Pétrole et gaz — automatisation des vannes de régulation en amont, intermédiaire et en aval dans les zones dangereuses antidéflagrantes (Ex d IIC), y compris les configurations de montage à distance pour les emplacements inaccessibles.
• Produits chimiques — traitement chimique organique/inorganique de base où l'intégrité de sécurité SIL 3, le boîtier en aluminium sans cuivre résistant à la corrosion et les diagnostics prédictifs sont obligatoires.
• Électricité et eau : contrôle de l'eau d'alimentation des chaudières, régulation de l'eau de refroidissement et traitement des eaux usées, où la surveillance à distance compatible HART réduit la fréquence des inspections du site.

[Problèmes courants et solutions]

• Le positionneur ne parvient pas à s'étalonner automatiquement : vérifiez que la pression d'air d'alimentation répond à l'exigence minimale de 4,1 bars (60 psi) ; inspectez le module pilote piézo I/P et assurez-vous que l'arbre de rétroaction (NAMUR ou arbre D) est correctement engagé avec la tringlerie de l'actionneur.
• Consommation d'air excessive ou avertissement de fuite pneumatique : cinq capteurs de pression intégrés surveillent en permanence les fuites des tubes de l'actionneur et des relais. Exécutez le test de signature ValveSight DTM pour isoler si la fuite se situe dans le diaphragme de l'actionneur, le tube ou le relais pneumatique.
• Perte de communication sur HART/Fieldbus — vérifiez que la tension de conformité de la boucle est ≥10 VDC à 20 mA (résistance effective ~500 Ω) ; vérifiez la version du micrologiciel via le menu LCD/clavier et assurez-vous que le fichier DD/DTM correspond à la révision du système hôte.

[Modèles de remplacement]

• Prédécesseur : Logix 3200/3400 (abandonné) — la série 3800 remplace les deux avec jusqu'à 80 % de capacité d'air en plus via un relais pneumatique à double clapet, des diagnostics intégrés intégrés et une électronique pouvant être mise à niveau par micrologiciel.
• Alternatives de même famille : Logix 3800E pour les applications sensibles au budget (abandonne Foundation Fieldbus et les diagnostics DTM avancés) ; Logix 3800zb (Zero-Bleed) pour les applications de conformité environnementale nécessitant zéro émission pendant un fonctionnement en régime permanent.
• Équivalents multimarques : F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC — L'avantage de Flowserve réside dans le capteur sans contact à deux éléments, la suite de diagnostics à cinq capteurs de pression et l'étalonnage rapide à un bouton.

[Pourquoi acheter chez nous]

• Distributeur Flowserve agréé par l'usine avec accès direct au pipeline de production Valtek/Logix — toutes les unités sont expédiées avec une garantie OEM complète et une traçabilité.
• Chaque positionneur est soumis à des tests pneumatiques sur banc avant expédition, y compris l'étalonnage I/P, la vérification du fonctionnement du relais et la vérification du micrologiciel par rapport à la dernière version.
• Assistance après-vente couvrant l'assistance à la configuration du DTM ValveSight à distance, la mise en service sur site et l'expédition accélérée des pièces de rechange (modules I/P, kits de relais, arbres de retour) avec expédition sous 48 heures.

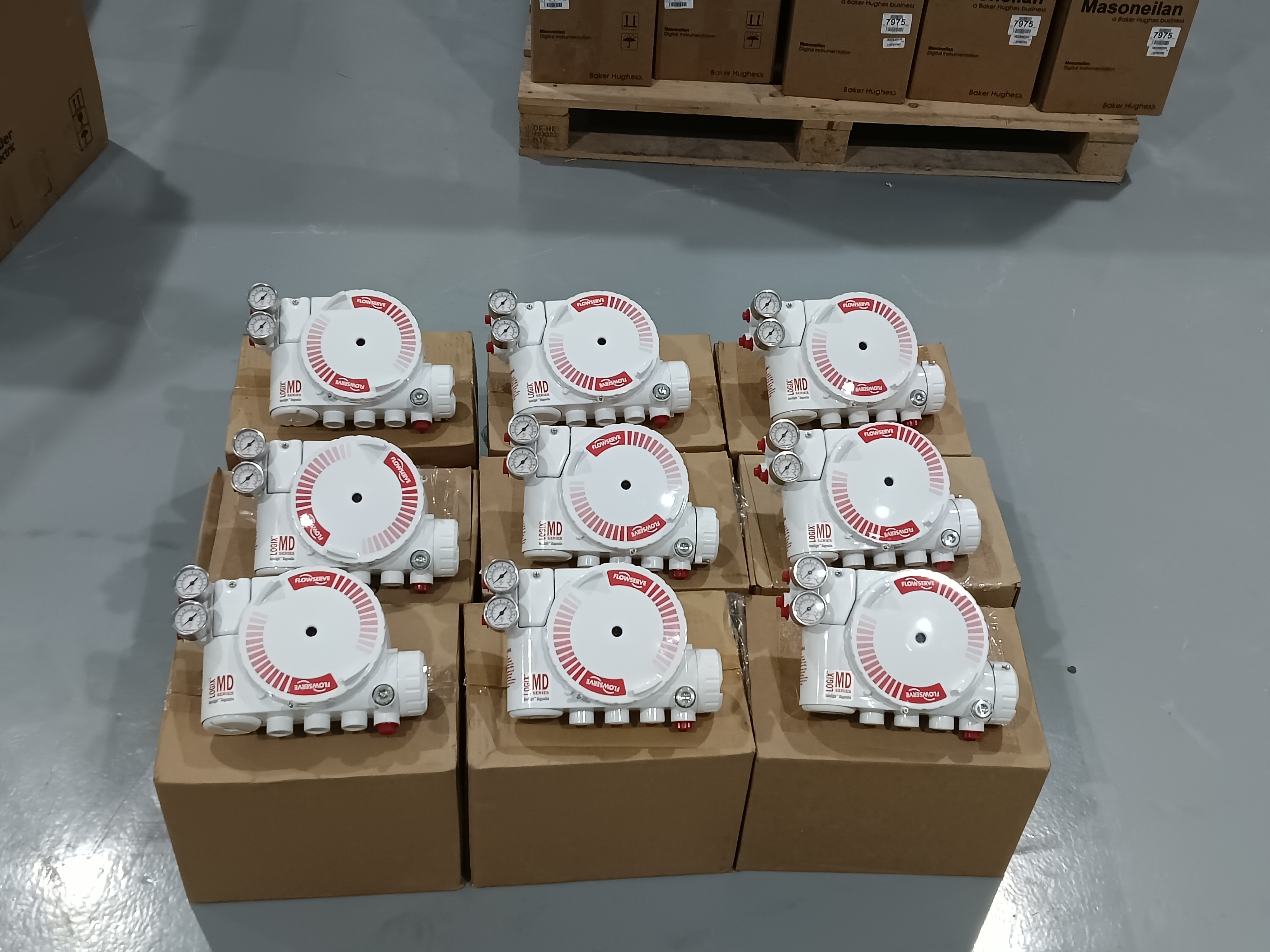

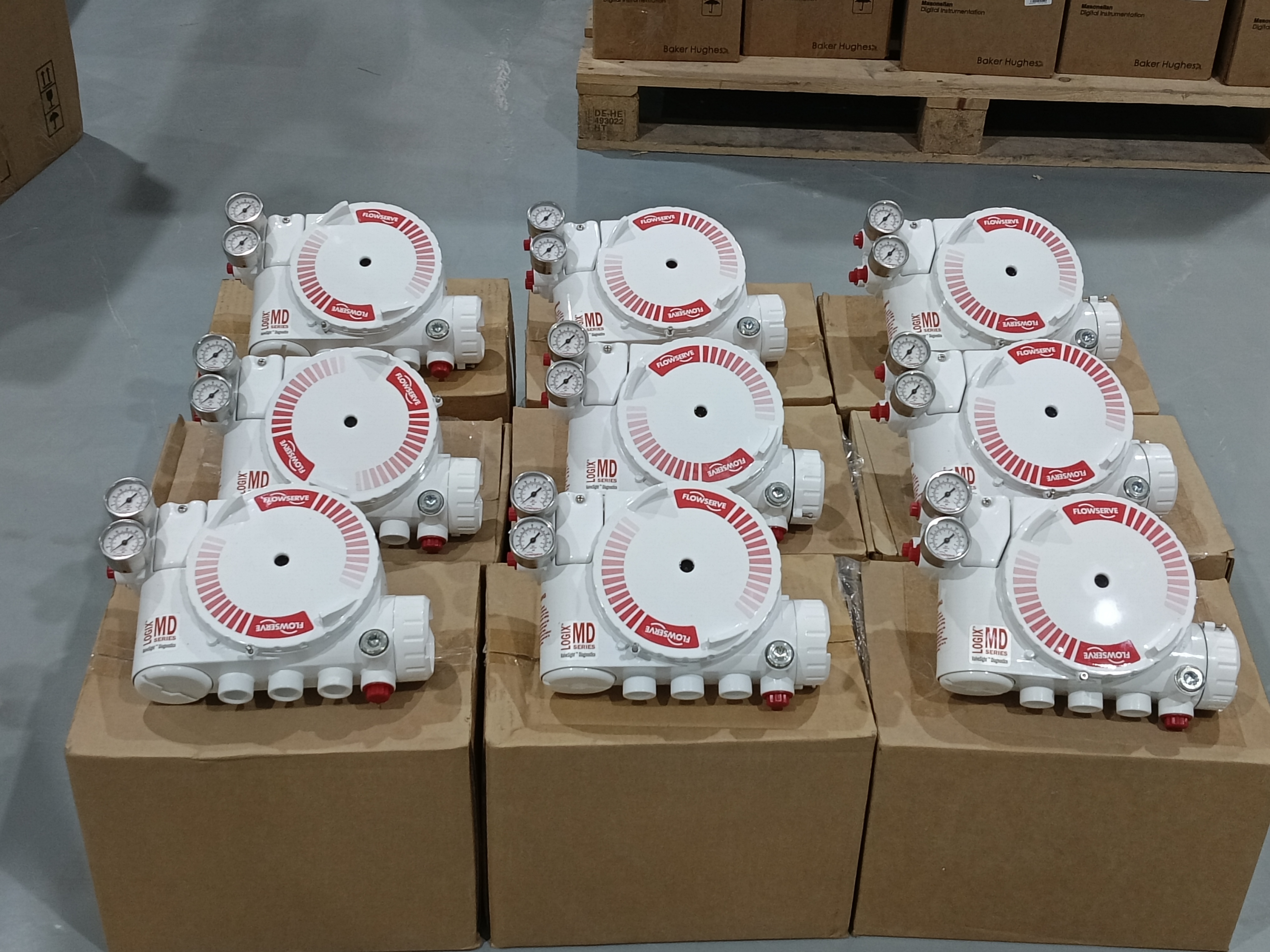

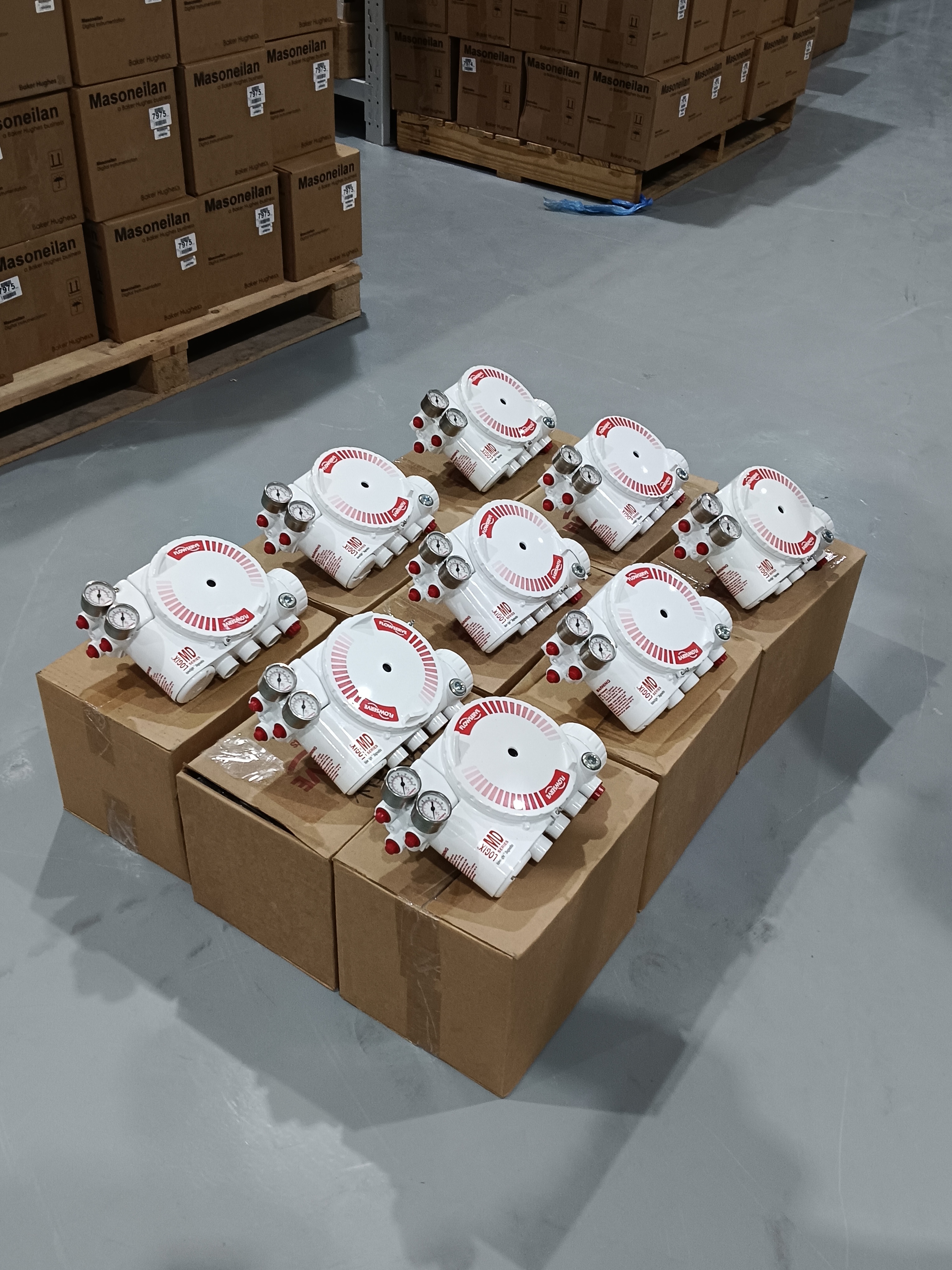

[Stock & Délai de livraison]

• Logix 3800 standard (HART, boîtier en aluminium Ex d) : généralement 4 à 6 semaines à compter de la confirmation de commande.
• Logix 3800E (HART, boîtier en aluminium ou en plastique) : généralement 3 à 5 semaines.
• Configurations spéciales (Foundation Fieldbus, acier inoxydable Ex d, montage à distance) : 8 à 12 semaines en fonction de la certification et de la complexité de la construction.

[Formulaire de demande de prix]

Pour demander un devis, veuillez fournir : Nom de l'entreprise / Personne à contacter / E-mail / Modèle (3800 ou 3800E) / Protocole de communication (HART, FF ou 4-20 mA) / Boîtier (aluminium Ex d, aluminium IS, SS Ex d ou plastique GP) / Actionnement (simple effet ou double effet) / Quantité / Application.
