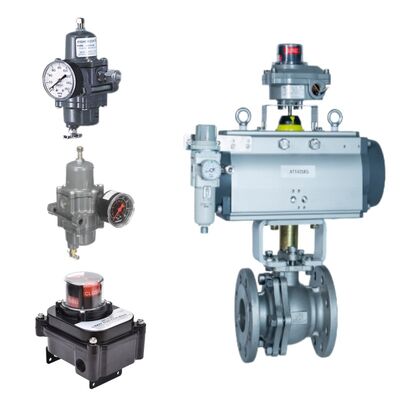

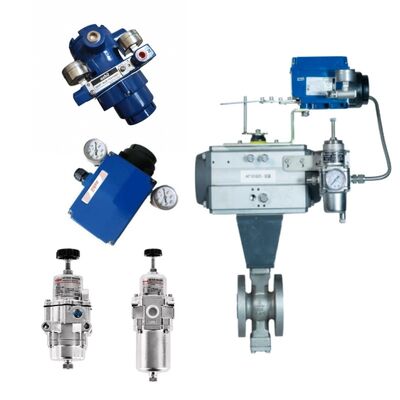

Vanne à boisseau sphérique flottante à étanchéité souple CHUAN YI ZJHR 1000
Avec régulateur Fisher et interrupteur de fin de course Rotork SF pour traitement chimique
Présentation du produit
Le package de vanne à boisseau sphérique flottante à étanchéité souple CHUAN YI ZJHR 1000 intègre une vanne à boisseau sphérique flottante haute performance, un régulateur de pression Fisher et un interrupteur de fin de course série Rotork SF. Il est conçu pour un contrôle fiable des fluides dans les processus de traitement chimique, offrant une fermeture stable, une régulation de pression précise et un retour de position clair. Cette solution tout-en-un garantit un fonctionnement efficace et sûr pour les milieux fluides corrosifs et propres.
Caractéristiques
- Conception à étanchéité souple et à boisseau sphérique flottant: Assure une fermeture sans fuite et des performances stables à long terme.
- Structure à passage intégral: Minimise la résistance à l'écoulement et assure un passage fluide sans obstruction.
- Tige anti-extrusion: La tige montée vers le bas empêche l'éjection sous pression pour une sécurité accrue.
- Matériau de siège souple importé: Garantit une étanchéité fiable et une durée de vie prolongée.
- Couple de manœuvre faible: Permet une manœuvre manuelle ou automatisée facile.
- Régulateur Fisher intégré: Fournit un contrôle précis de la pression pour la stabilité du processus.
- Interrupteur de fin de course Rotork SF: Fournit un retour de position clair de la vanne pour les systèmes d'automatisation.
- Compact et léger: Simplifie l'installation et réduit la charge de l'équipement.
- Large compatibilité: Prend en charge plusieurs normes de brides mondiales pour une intégration polyvalente des pipelines.
- Large plage de fonctionnement: Gère des températures de -17°C à +230°C et diverses classes de pression.
Spécifications techniques
| Paramètre |
Détails |
| Marque |
CHUAN YI |
| Modèle |
ZJHR 1000 |
| Type de vanne |
Vanne à boisseau sphérique flottante à étanchéité souple |
| Taille nominale |
DN15–DN600 (1/2"–24") |
| Classe de pression |
PN16–PN110; Classe 150–600 |
| Plage de température |
-17°C ~ +230°C |
| Type de connexion |
À brides |
| Normes de brides |
ASME B16.5, JIS B2201, HG/T, JB/T, GB/T |
| Type de face |
FF, RF, MFM, RJ |
| Matériau du siège |
Matériau de siège souple importé |
| Conception de la tige |
Type anti-extrusion vers le bas |
| Accessoires |
Régulateur de pression Fisher, interrupteur de fin de course série Rotork SF |
Applications
Ce package de vanne est idéal pour :
- Processus de traitement chimique
- Systèmes de traitement de l'eau industrielle
- Contrôle de pipeline de fluides corrosifs
- Opérations de raffinage pétrochimique
- Fabrication pharmaceutique
- Traitement des aliments et des boissons
- Automatisation générale des fluides industriels
FAQ
1. Pour quels fluides ce package de vanne convient-il ?
Il est conçu pour les fluides propres, les liquides neutres et les milieux légèrement corrosifs dans les applications de traitement chimique.
2. Peut-il être utilisé avec des fluides à haute température ?
Oui, il fonctionne de manière fiable dans une plage de température de -17°C à +230°C.
3. Quelles normes de brides sont prises en charge ?
Il est conforme aux normes ASME B16.5, JIS B2201 et à diverses normes industrielles chinoises (HG/T, JB/T, GB/T).
4. Le package est-il compatible avec d'autres actionneurs ?
Oui, la vanne peut être associée à des actionneurs pneumatiques ou électriques selon les besoins.
5. Quelle est la durée de vie attendue ?
Avec un entretien approprié, la vanne et les accessoires offrent une longue durée de vie grâce à des matériaux de haute qualité et une conception robuste.
