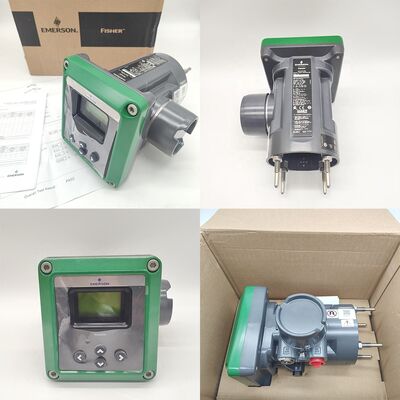

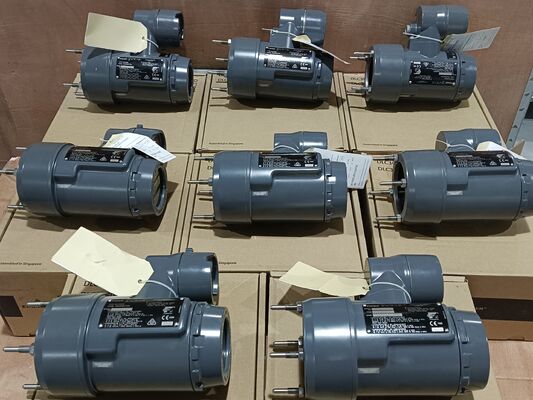

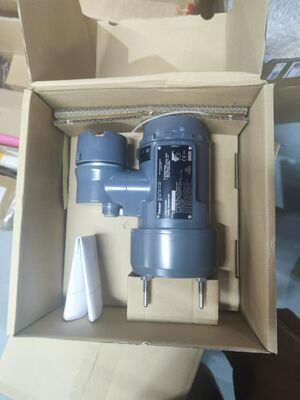

EMERSON FISHER DLC3100 DLC3020F Émetteur intelligent de niveau de déplacement pour mesure de densité avec tube de couple pour réservoir de carburant

Le contrôleur de niveau numérique FIELDVUE DLC3020f est un instrument de communication fieldbus utilisé pour mesurer le niveau de liquide ou le niveau d'interface entre deux liquides à l'aide de la technologie de capteur à déplacement. En plus de la fonction normale de rapport du niveau de procédé PV, le DLC3020f, utilisant le protocole FOUNDATION fieldbus, donne un accès facile aux informations critiques pour le fonctionnement du procédé et s'intègre facilement dans un système de contrôle nouveau ou existant. AMS Suite: Intelligent Device Manager ou le 475 Field Communicator peuvent être utilisés pour configurer, calibrer ou tester le contrôleur de niveau numérique. Le DLC3020f est également conçu pour remplacer directement les transmetteurs/contrôleurs pneumatiques, analogiques ou HART. Il peut être monté sur une grande variété de capteurs de niveau 249 sans cage et avec cage, ainsi que sur d'autres capteurs de niveau de type à déplacement grâce à l'utilisation d'adaptateurs de montage.

• Facilité d'utilisation : Le DLC3020f, un transmetteur de niveau ou d'interface fieldbus, présente la dernière technologie d'interface utilisateur. En plus de rapporter la PV, le DLC3020f peut agir comme un contrôleur PID ou un interrupteur de niveau.
• Configuration et étalonnage guidés : Vous guide à travers la configuration de l'instrument, la sélection du fluide de procédé et l'étalonnage dans un format facile à utiliser.
• Compensation dynamique de température : L'intégration de la température du fluide de procédé, lorsque nécessaire, permet la compensation de densité pour maintenir la précision de la PV.
• Configuration simple du fluide de procédé : La capacité de sélectionner/définir facilement les fluides de procédé permet des changements de fluide sans nécessiter de ré-étalonnage.
• Journaux d'étalonnage/configuration enregistrés dans l'instrument : Les journaux, y compris les données d'étalonnage, de configuration de l'instrument et de fluide de procédé, peuvent être enregistrés pour référence future ou réutilisation dans des applications par lots ou continues. L'instrument stocke jusqu'à 30 journaux.
• Performance/Fiabilité : L'électronique avancée Emerson de pointe offre des performances et une fiabilité accrues.


  Le Emerson FIELDVUE DLC3000 Series est une famille de contrôleurs de niveau numériques avancés basés sur microprocesseur, conçus pour la mesure précise du niveau de liquide, du niveau d'interface entre deux liquides ou de la densité de liquide . Conçue pour remplacer les transmetteurs pneumatiques et électroniques traditionnels, la série DLC3000 offre une solution fiable et intelligente pour une large gamme d'applications de procédé .

  Principe de fonctionnement
  La série DLC3000 est généralement montée sur un capteur à déplacement à cage ou sans cage Fisher série 249 . Elle détecte les variables de procédé via un arbre de tube de torsion : les changements de niveau de liquide, d'interface ou de densité modifient la flottabilité d'un déplacement immergé, provoquant la rotation du tube de torsion . Le contrôleur utilise un capteur à effet Hall pour convertir ce mouvement rotatif précis en un signal électronique, qui est ensuite traité pour fournir une sortie standard 4-20 mA .

  Caractéristiques et avantages clés

  • Communication HART: Les contrôleurs utilisent le protocole de communication HART, permettant un accès facile aux informations critiques sur le procédé, l'instrument et les diagnostics via un Field Communicator (tel que le modèle 375) ou une intégration avec des systèmes tels que AMS Suite: Intelligent Device Manager et le système DeltaV .

  • Configuration simplifiée: Un "Assistant de configuration" électronique simplifie la configuration et l'étalonnage, rendant le démarrage simple et rapide. Les utilisateurs peuvent facilement configurer les alarmes de niveau et de température, les tables de densité spécifique et les ajustements d'étalonnage .

  • Haute performance et sensibilité: La conversion analogique-numérique précise et à gain élevé permet à l'instrument de répondre à de très petits changements de procédé, ce qui le rend adapté aux applications difficiles de niveau, d'interface ou de densité .

  • Compensation de la température du procédé: Le DLC3000 peut accepter une entrée d'une RTD platine de 100 ohms à 2 ou 3 fils. Cela permet au contrôleur de compenser automatiquement les changements de densité spécifique causés par les variations de température du procédé, garantissant la précision de la mesure .

  • Sortie polyvalente: Il fournit une sortie analogique 4-20 mA CC (avec action directe ou inverse) et prend en charge les niveaux de saturation d'alarme haut/bas conformément aux recommandations NAMUR NE 43 . Le contrôleur dispose également d'un écran LCD capable d'afficher la sortie analogique, les variables de procédé (niveau, interface, densité), la température du procédé et l'angle de rotation du tube de torsion .

  Configurations disponibles

  • Type DLC3010: Un contrôleur de niveau numérique conçu pour se monter sur les capteurs à cage et sans cage Fisher série 249 pour la fonctionnalité de transmetteur
