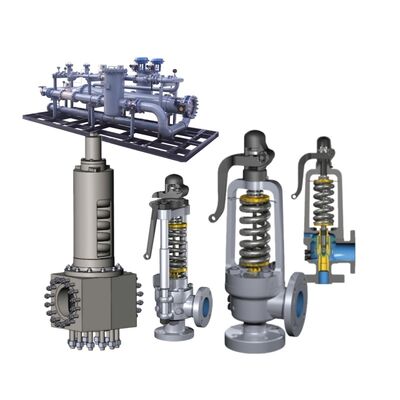

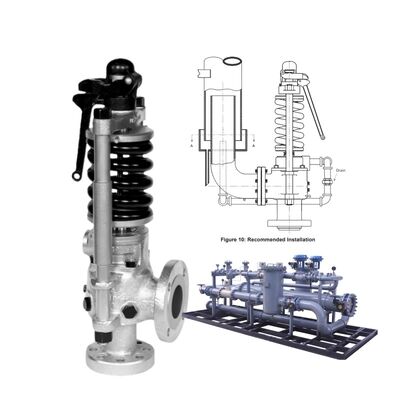

Soupape de sécurité à ressort Maxiflow consolidée pour vapeur à haute température conforme à la norme API 526

Les séries Consolidated 1700, 2700 et 3700 sont des soupapes de sécurité à ressort direct conçues pour la protection contre les surpressions dans les processus industriels. La 1700 est une vanne conventionnelle, la 2700 est du type à soufflet équilibré et la 3700 est un modèle haute capacité. Ils sont largement utilisés dans les raffineries, les usines pétrochimiques et la production d'électricité pour les services de vapeur, de gaz et de liquides où une action pop fiable et un siège étanche sont essentiels.

• Conception à ressort direct – action pop rapide et complète
• Option soufflet équilibré (2700) – minimise les effets de contre-pression
• Buses et disques grande capacité (3700)
• Anneau de purge réglable pour un réglage des performances
• Options métal sur métal ou à assise souple
• Configurations à capot ouvert ou fermé
• Haute résistance à la corrosion avec des matériaux spéciaux

• Tailles d'orifice : D à T (norme API 526)
• Tailles d'entrée : 1" à 8"
• Tailles de sortie : 2" à 12"
• Plage de pression de réglage : 15 à 6 000 psig (1 à 414 bar)
• Plage de température : –253 °C à +816 °C (-423 °F à +1 500 °F) selon les matériaux
• Matériaux du corps : acier au carbone, acier inoxydable, acier allié
• Matériaux du disque : Acier inoxydable, Stellite à face dure
• Fuite : siège étanche API 527
• Certification : ASME Section VIII, API 526/527

• Protection du tambour et du surchauffeur de la chaudière à vapeur
• Décharge de surpression du récipient sous pression
• Systèmes à gaz et hydrocarbures liquides
• Lignes de traitement pour raffineries et pétrochimie
• Service de vapeur à haute température
