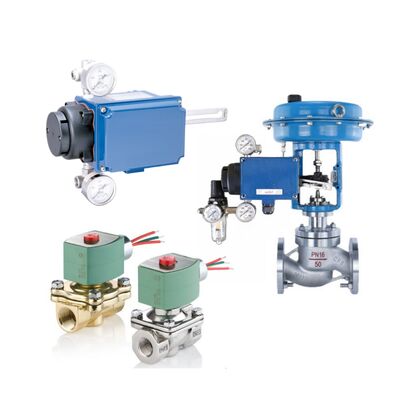

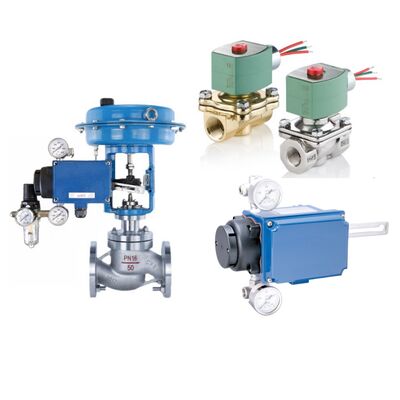

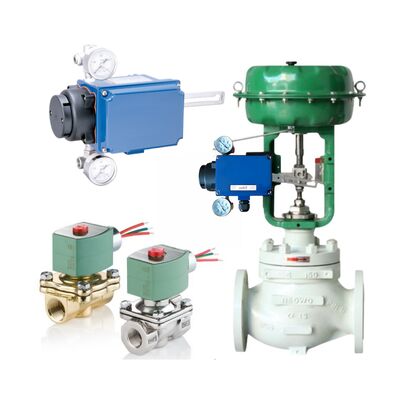

Valves à bobine solénoïde ASCO et régulateur de soupape de la série Azbil 100 modèle AVP100 102

Le positionneur de soupape intelligent de la série 100 d'Azbil (AVP100/102) est un dispositif basé sur un microcontrôleur qui convertit les signaux d'entrée en courant continu de 4 à 20 mA en sortie pneumatique pour contrôler la position de la soupape.Le AVP100 est analogique., tandis que l'AVP102 intègre le protocole HART6 pour la communication bidirectionnelle.Conçus pour les actionneurs à action simple ou double actionLe positionneur comprend un capteur VTD pour la rétroaction, un EPM pour la conversion électro-pneumatique et un relais pilote pour l'amplification de l'air,assurer un contrôle précis avec des diagnostics pour la fiabilité dans les environnements industriels.

• Réglage et étalonnage automatiques: programme activé par commutateur détecte le type d'actionneur et régle zéro/span; zéro/span manuel par le tournevis.
• L'intégration du HART (AVP102): Prend en charge le communicateur HART ou le logiciel CFS100 pour la configuration, les signaux fictifs et les diagnostics tels que l'alarme de déviation et l'alarme de température.
• Configuration de commande: paramètres PARAM pour la taille de l'actionneur, hystérésis (LIGHT/MEDIUM/HEAVY), paramètres PID pour une réponse optimisée.
• Protection contre les pannes et sécurité: position sûre en cas de panne critique, absorbeur de surtension, protection contre la foudre (12 kV/1000 A), mise à la terre de protection < 100 Ω.
• Caractéristiques de maintenance: commutateur A/M pour le bypass manuel de l'air (à action unique), réglage de l'équilibre EPM, autodiagnostic des erreurs RAM/ROM/NVM.
• Diagramme de bloc: conversion d'entrée, calcul du PID, pilote EPM, relais pilote, rétroaction VTD; alimentation en air de 140 à 700 kPa pour un fonctionnement équilibré.
• Relais inversé pour double action: intégré pour la sortie de pression opposée, avec équilibre OUT1 à SVP et OUT2.

Optimisé pour le positionnement de précision des vannes dans les industries de processus nécessitant des performances robustes, telles que les raffineries pétrochimiques et les centrales électriques.Je suis Fisher.Convient pour les emplacements dangereux avec homologations ignifuges, supportant les boucles de commande dans les systèmes à forte interférence magnétique ou vibration.

• Que faire en cas d'erreur VTD FAULT?Vérifiez le levier de rétroaction sous un angle de ± 20°, le connecteur VTD, la ligne d'entrée; contactez Azbil si cela persiste.
• Une erreur de sortie?Vérifier l'alimentation en air, entrée > 4 mA, A/M en mode automatique, nettoyer la buse/l'orifice, régler l'équilibre EPM, tester avec une entrée variable.
• Une erreur OVER TEMP?Vérifiez la température et déplacez-vous dans une zone plus fraîche.
• Une erreur de LO IIN?Veiller à ce que le signal d'entrée soit d'au moins 3,85 mA.
• Une erreur ACT ERR?Augmenter l'alimentation en air, vérifier 1-10 psig, signataire en utilisant ValVue, exécuter le signal de valeur.

Téléphone/WeChat/WhatsApp:

+8613916209596

Votre adresse électronique:Je vous en prie.

• Relais de renforcement: pour augmenter le débit d'air dans les grands actionneurs.
• CFS100 Logiciel de communication sur le terrain: pour une configuration et un diagnostic détaillés.
• Modèle de communicateur HART 375: pour les opérations AVP102.
• Levier d'extension: pour les angles de rétroaction supérieurs à 20°.
• Adaptateurs de conduits: pour les connexions électriques dans les zones dangereuses.
