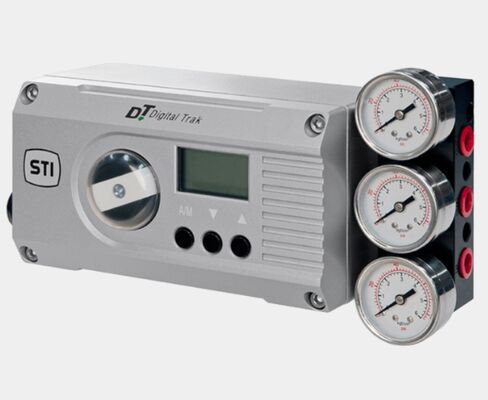

IMI STI DigitalTrak DT DT2 Positionneur électro-pneumatique pour la production de métaux pétrochimiques dans les centrales électriques

L'appareil de positionnement électro-pneumatique DigitalTrak DT DT2 de l'IMI STI est un instrument intelligent à boucle haute performance qui sert de composant de commande de base des ensembles de soupapes pneumatiques.Basé sur une technologie de microprocesseur avancée, il accepte un signal de commande électrique de 4÷20 mA du système d'automatisation et capte le signal de position réelle de la vanne par le biais de capteurs de position intégrés.Le logiciel interne de l'instrument compare les deux signaux en temps réel pour réguler avec précision l'admission d'air et l'échappement de l'actionneurIl remplace parfaitement les positionneurs de vanne conventionnels et prend en charge l'accès direct au réseau de communication HART,permettant un échange d'informations bidirectionnel entre le positionneur et le système de commandeAvec une conception compacte et robuste, le DT DT2 présente une fiabilité élevée et une forte adaptabilité aux environnements industriels, et est largement utilisé dans divers systèmes de contrôle d'automatisation industrielle.

• Contrôle de position de haute précision: Surmonte efficacement le frottement de l'actionneur et la force déséquilibrée, avec une excellente linéarité et une faible hystérésis pour un positionnement précis de la vanne.
• Des fonctions d'auto-adaptation intelligentes: équipé d'un réglage automatique pour l'étalonnage et d'un système de diagnostic automatique, réalisant une recherche automatique zéro/span et une optimisation des paramètres de contrôle.
• Compatibilité de la communication HART: Accède directement au réseau HART pour réaliser la surveillance à distance, la configuration des paramètres et la transmission de données.
• Modules clés intégrés: dispositif intégré de protection contre les pertes de signal et émetteur de position intégré pour la rétroaction en temps réel de la position de la soupape (signaux CC de 4 à 20 mA).
• Opération conviviale: avec affichage d'étalonnage dédié, supporte le réglage local/à distance des paramètres et le fonctionnement manuel direct sans ouvrir le couvercle.
• Une conception industrielle solide: Structure compacte avec construction modulaire, pièces mécaniques réduites, résistance aux vibrations élevée et module de protection contre la foudre intégré pour réduire les dommages par surtension.
• Faible coût d'exploitation: alimenté en boucle par un système standard à deux fils de 4 à 20 mA, avec une faible consommation d'air et des performances stables pour des besoins d'entretien réduits.
• Installation souple: Prend en charge l'accessoire de montage à distance et est compatible avec les actionneurs à action simple/double action pour des exigences d'installation diverses.

En tant que noyau de commande de soupape pneumatique professionnel, l'IMI STI DigitalTrak DT DT2 est largement utilisé dans les systèmes d'automatisation industrielle nécessitant un contrôle précis du débit, de la pression, de la température et du niveau,couvrant principalement les industries suivantes::

• Pétrole et gaz naturel (raffineries, collecte et transport de pétrole et de gaz, transformation pétrochimique)
• Industrie chimique (fabrication de produits chimiques de base, production de produits chimiques fines, transformation de matières chimiques)
• Génération d'énergie électrique ( centrales thermiques, centrales hydroélectriques, centrales à gaz, contrôle des systèmes auxiliaires)
• Métallurgie et mines (fusage de l'acier, transformation des métaux non ferreux, transformation des minéraux)
• Industrie de la pâte et du papier (contrôle des procédés de fabrication du papier, préparation et transformation de la pâte)
• Industrie légère (alimentation et boissons, fabrication pharmaceutique, textile et imprimerie)
• Traitement de l'eau et protection de l'environnement (traitement des eaux usées, système d'approvisionnement en eau, traitement des gaz d'échappement)
• Contrôle général des processus industriels (systèmes de contrôle automatique basés sur DCS/PLC, installations de contrôle à distance)

A1: Vérifiez d'abord si la pression de l'air d'alimentation est supérieure à 1,4 bar et ajustez-la à la plage standard si elle est insuffisante.Vérifiez la boucle d'air pour les fuites et réinitialiser le positionneur si le processus d'initialisation a été terminé prématurément.

R2: "Down" signifie que le point zéro du capteur de position est trop bas, et "up" indique que le point de portée est trop élevé.Veuillez vérifier à nouveau l'installation conformément au manuel et régler la position du support d'installation, puis réinitialiser si nécessaire.

A3: Je ne sais pas.Entrez: en mode normal, appuyez sur les boutons A/M et △ simultanément pendant 3 secondes (la ligne supérieure affiche les valeurs des paramètres, la ligne inférieure affiche les noms des paramètres).Sortie: En mode diagnostic, appuyez sur le bouton A/M pendant 3 secondes pour revenir au mode normal.

R4: Les principales raisons incluent la polarité inverse des connexions électriques externes, la défaillance du module de rétroaction de position ou la dérive zéro/span.puis couper le zéro/span du module; remplacer le module de rétroaction si le problème persiste.

A5: 1) Gardez l'alimentation en air sèche et propre, et évacuez régulièrement l'eau et les impuretés du régulateur d'air; 2) Vérifiez si la connexion de rétroaction est lâche et serrez-la à temps;3) Gardez le manomètre libre pour la surveillance en temps réel de l'état de la pression de l'air; 4) Réinitialiser le positionneur en cas d'erreur zéro/span après maintenance.

A6: Vérifiez d'abord si le signal d'entrée est normal (≥ 3,6 mA), puis inspectez les vis de la borne de raccordement électrique et serrez celles qui sont lâches; si l'écran ne fonctionne toujours pas,la carte principale peut être défectueuse et doit être remplacée.
