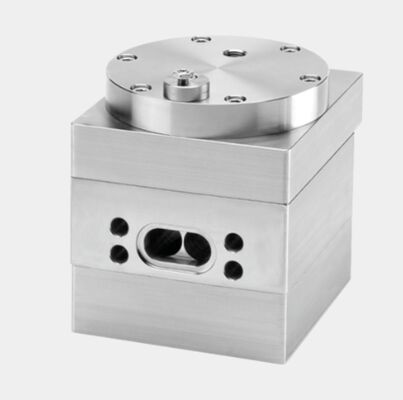

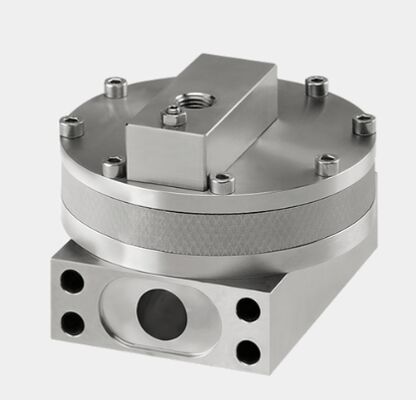

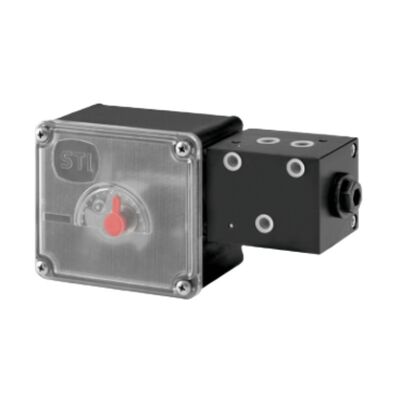

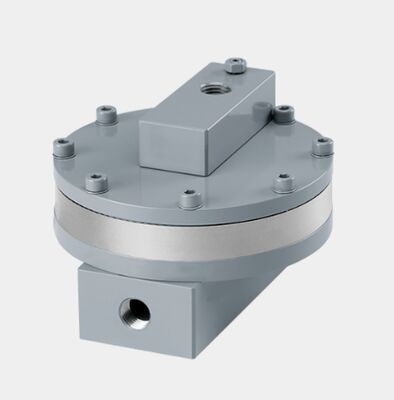

STI PT série SR/CCK Positionneur de soupape à double action unique pour soupape à bille à prise papillon

Le positionneur de soupape SR/CCK de la série IMI STI PT est une solution de positionnement pneumatique et électro-pneumatique de grande capacité conçue pour le fonctionnement proportionnel des soupapes industrielles à quart de tour.Construit sur le principe de l'équilibre des forces, il amplifie les signaux pneumatiques pour éliminer la traînée de l'actionneur et augmenter la vitesse de réponse, tout en déterminant avec précision la position de l'actionneur via des fonctions de signal de commande linéaire ou non linéaire.Conçus pour une intégration transparente entre les régulateurs de filtres à air et les actionneurs des éléments de commande finaux, ce positionneur supporte à la fois des actionneurs rotatifs à action simple et à double action, et des actionneurs linéaires avec un support spécifique.Sa construction robuste offre des performances fiables dans des environnements industriels difficiles, ce qui en fait un composant de commande de base pour les ensembles de vannes pneumatiques dans tous les secteurs de l'automatisation des processus.

• Conception de travaux lourds pour des conditions de travail extrêmes et dangereuses
• Configurable comme action simple ou double pour une compatibilité flexible des actionneurs
• Équipé de cames linéaires jusqu'à 270°, profils de cames personnalisés disponibles sur demande
• Les angles de fonctionnement des roues et les réglages de la plage sont clairement indiqués sur l'unité
• Amplifie les signaux pneumatiques pour réduire la traînée de l'actionneur et améliorer la vitesse de réponse
• Valve à bobine de signal à plage divisée pour différentes exigences de signal de commande
• Indicateur de position visuel intégré pour la surveillance opérationnelle en temps réel
• Option de construction en acier inoxydable complet pour une résistance accrue à la corrosion
• Haute précision de positionnement avec faible hystérésis et excellente linéarité
• Convient pour une installation en extérieur, en mer, en tempête de sable et dans des conditions ambiantes exemptes de cuivre
• Un seul signal de commande permet de vérifier la séquence fonctionnelle de plusieurs actionneurs

• Signal d'entrée: 3-15 psi pneumatique / 4-20 mA électro-pneumatique; gamme divisée 3-9 / 9-15 psi disponible
• Pression d'alimentation: 2 à 10 bar (standard), gamme de fonctionnement optimale de 2,5 à 7 bar
• Température de fonctionnement: -20°C à +70°C; gammes de températures personnalisées disponibles sur demande
• Précision de positionnement: 1% de la gamme complète (cam linéaire)
• Sensitivité: 0,25% de la plage du signal
• Hystérésis: 0,5% de la course complète
• Linearité: 1% de la course complète
• Cv Max Faible débit: ND 1/4" d'entrée = 0.34; ND 1/4" de sortie = 0.34
• Consommation d'air: 1,02 Nm3/h (0,6 SCFM) à 400 kPa (60 psi)
• Connexion d'alimentation: ND 1/4"
• Connexion électrique: ND 1/2 " NPTF
• Poids: construction compacte de qualité industrielle (variante standard)
• Conformité: norme de qualité EN ISO 9001; conforme à l'ATEX pour les zones dangereuses

Le positionneur de vanne de la série SR/CCK IMI STI PT est largement utilisé dans les systèmes d'automatisation de processus dans les secteurs industriels à forte demande, servant de composant de commande essentiel pour les ensembles de vannes pneumatiques.Les principales applications incluent::

• Systèmes de production, de raffinage et de pipelines de pétrole et de gaz
• Installations de transformation chimique et pétrochimique
• Génération d'électricité ( centrales thermiques, hydroélectriques et à gaz)
• Production et transformation des métaux
• Installations industrielles au large des côtes et applications maritimes
• Fabrication lourde avec des conditions ambiantes difficiles
• Systèmes de traitement nécessitant des composants exempts de cuivre
• Pièces de tuyauterie industrielles avec soupape à papillon, boucle et boule
• Contrôle des actionneurs rotatifs et linéaires dans l'automatisation des processus
• Opérations dans les zones dangereuses avec atmosphère explosive

Il est conçu pour le fonctionnement proportionnel des actionneurs rotatifs à action simple/double action (pour les soupapes papillon, bougie, boule) et peut être utilisé avec des actionneurs linéaires lorsqu'il est associé à un support spécifique.

Oui, il est doté d'une conception robuste adaptée à l'installation en extérieur, et est également adapté à l'offshore, aux tempêtes de sable, sans cuivre et à diverses conditions ambiantes industrielles difficiles.

Une option de construction complète en acier inoxydable est fournie, offrant une résistance à la corrosion supérieure pour les environnements industriels chimiques, pétrochimiques et à haute humidité.

Des profils spéciaux de chenilles sont disponibles sur demande, avec des chenilles linéaires standard jusqu'à un angle de 270 ° prenant en charge la plupart des longueurs de course des actionneurs courants.

Oui, il est équipé d'une soupape de bobine de signal à plage divisée, prenant en charge les signaux d'entrée à plage divisée 3-9 / 9-15 psi pour diverses exigences de contrôle de processus.

Le positionneur est doté de réglages marqués de la portée et de l'angle pour un étalonnage simple sur place; sa conception modulaire de charge lourde minimise les besoins d'entretien,avec un accès facile aux composants pour l'entretien de routine.

Oui, il est conçu pour se conformer aux directives ATEX pour les atmosphères potentiellement explosives, ce qui le rend approprié pour les opérations dans les zones dangereuses dans les secteurs pétrolier, gazier et chimique.

Les manomètres sont l'accessoire standard, avec des supports de montage personnalisés et des adaptateurs de connexion disponibles sur demande pour les exigences d'installation spécifiques.
