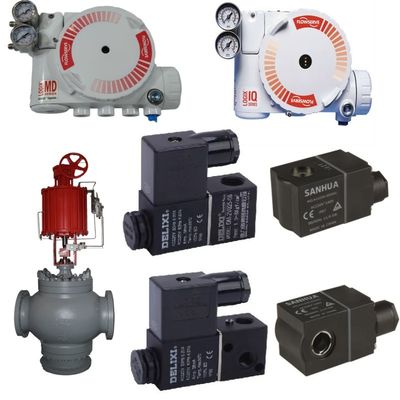

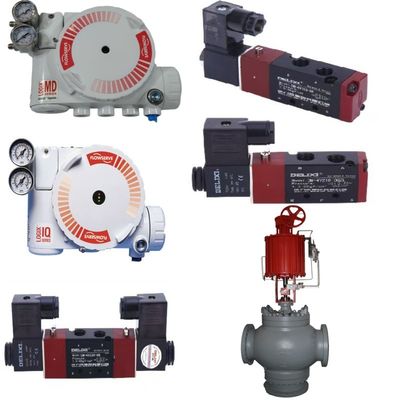

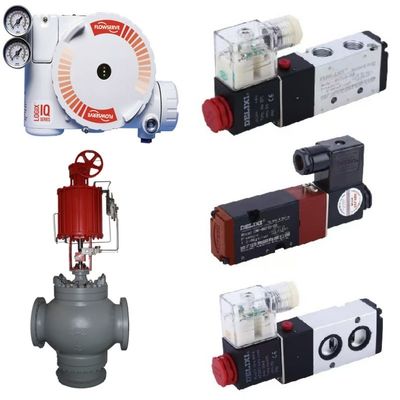

Nouveau système de régulation pneumatique et soupape solénoïde ASCO et positionneur de soupape FLOWSERVE 3200MD 520MD 3800MD

Vue d'ensemble du produit

Le Flowserve Logix 3200MD est un positionneur de soupape numérique à entrée de 4 à 20 mA à deux fils qui utilise une technologie piézoavancée pour un positionnement de soupape précis et réactif.Il prend en charge à la fois les actionneurs à action simple et à double action en configuration linéaire ou rotativeLes options d'interface locale facilitent la configuration, tandis que le protocole HART permet la communication et le diagnostic à distance.

Caractéristiques

• Contrôle de la soupape piézo pour une réponse rapide et une fiabilité élevée.
• LEDs d'état local pour une rétroaction visuelle rapide.
• Des interrupteurs DIP locaux et des boutons d'étalonnage pour les réglages sur place.
• Auto-tuning avec sélection de gain dynamique pour des performances optimisées.
• Utilise le protocole HART 5 pour la configuration et la surveillance.
• Étalonnage simple via une interface locale ou un appareil de poche HART.
• Prend en charge les sources de commandes analogiques ou numériques (0% fermées, 100% ouvertes).

Spécifications techniques

L'alimentation électrique: à deux fils, 4-20 mA; 10,0 à 30,0 VDC. Voltage de conformité: 10,0 VDC @ 20 mA. Résistance efficace: 495 Ω @ 20 mA (ajouter 20 Ω avec HART actif).6 mA (sans carte AO); 3,85 mA (avec carte AO). Voltage maximal: 30,0 VDC. Communications: protocole HART. Deadband: <0,1% à pleine échelle. Répétabilité: <0,05% à pleine échelle. Liniérité: <0,5% (rotatif), <0,05% à pleine échelle.8% (tête coulissante) en pleine échelle. Consommation d'air: <0,3 SCFM (0,5 Nm3/h) @ 60 psi (4 barges). Capacité d'air: 12 SCFM @ 60 psi (4 barges) (0,27 Cv). Température de fonctionnement: -4° à 176°F (-20° à 80°C);Option basse -40° à 176°F (-40° à 80°C)Matériau du boîtier: aluminium fondu, peint en poudre ou acier inoxydable. Poids: 8,3 lb (3,9 kg) d'aluminium; 20,5 lb (9,3 kg) d'acier inoxydable.Résistance à l'explosion classe I Div 1 groupes B-D, Ex d IIB+H2; catégorie intrinsèquement sûre I Div 1 groupes A-G, Ex ia IIC; catégorie non incendiaire I Div 2 A-D.

Applications

Généralement utilisé pour le contrôle précis des soupapes de commande dans le pétrole et le gaz, le traitement chimique, la production d'énergie et le raffinage, idéal pour un positionnement fiable, une faible consommation d'air,et la conformité des zones dangereuses sont nécessaires.

Questions fréquentes

Q: Comment est-il alimenté? A: entièrement alimenté par le signal de 4 à 20 mA, aucune alimentation externe n'est requise.

Q: Qu'est-ce qui facilite l'étalonnage? R: Les commutateurs DIP locaux, les boutons et le réglage automatique simplifient la configuration sur place.

Q: Traite-t-il des vannes rotatives et linéaires?

Q: Est-il adapté à des endroits dangereux? R: Oui, avec des approbations à l'épreuve des explosions, intrinsèquement sûres et non incendiaires.

Q: Quelle est la consommation d'air? R: Faible à moins de 0,3 SCFM à 60 psi pour un fonctionnement efficace.

Nous contacter

Le courrier électronique: tracychen@gbsxj.com; tracy@gongboshi.com

WhatsApp: +8617799852698 Vous pouvez nous contacter par téléphone

Nous avons créé une plateforme de communication téléphonique.

Produits connexes

Considérez le Logix 3200MD+ pour des diagnostics et des alarmes améliorés, ou le Logix 3800 pour des conceptions modulaires plus récentes avec des capteurs de pression.
