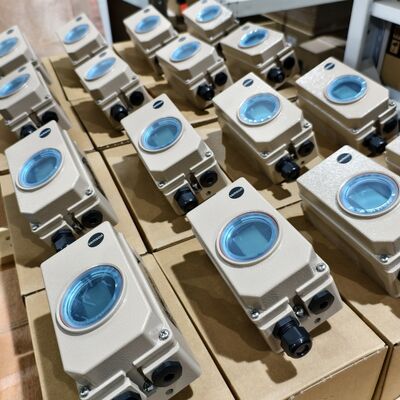

Samson Type 3725 – Positionneur électropneumatique compact pour vannes pneumatiques

Présentation du produit

Le Samson Type 3725 est un positionneur électropneumatique à simple effet destiné à être fixé sur des vannes pneumatiques à globe et rotatives. Il s'auto-étalonne et s'adapte automatiquement à la vanne et à l'actionneur. Le dispositif est simple, fiable et couramment utilisé dans les usines de transformation où un positionneur compact et peu coûteux est nécessaire pour les boucles de contrôle de base. Il dispose d'un boîtier en plastique (polyphtalamide) et d'un écran LCD intuitif avec touches capacitives pour une utilisation facile.

Caractéristiques

• Auto-calibrage avec adaptation automatique à la vanne/actionneur
• Menu de navigation intuitif avec trois touches capacitives
• Écran LCD lisible dans n'importe quelle position de montage (sens de lecture rotatif)
• Paramètres prédéfinis – seules les valeurs non standard nécessitent un ajustement
• Tous les paramètres enregistrés dans une EEPROM non volatile
• La fonction de fermeture hermétique peut être activée
• Détection de position sans contact
• Insensible aux effets environnementaux et aux coups de bélier

Spécifications techniques

• Variable de référence w :4 à 20 mA (deux fils, protection contre l'inversion de polarité)
• Fonctionnement à plage divisée :4 à 11,9 mA et 12,1 à 20 mA
• Courant minimal :3,8 mA
• Limite de destruction statique :±33 V
• Air soufflé :1,4 à 7 bars (20 à 105 psi)
• Qualité de l'air :ISO 8573-1 Classe 4 (particules), Classe 3 (huile), point de rosée 10 K en dessous de la température ambiante
• Pression du signal :0 bar jusqu'à la pression d'alimentation, limitable à env. 2,3 bar par logiciel
• Hystérèse:≤0,3 %
• Sensibilité:≤0,1 %
• Consommation d'air :≤100 ln /h (avec alimentation 6 bars et signal 0,6 bar)
• Capacité de sortie d'air :8,5 mn³/h (sous pression, Δp=6 bar) ; 14,0 mn³/h (ventilé, Δp=6 bar)
• Température ambiante :–25 à +80 °C (des limites s'appliquent pour les versions protégées contre les explosions)
• Degré de protection :IP66
• Matériau du boîtier :Polyphtalamide (PPA)
• Poids:Env. 1,0 kg

Applications

• Fixation aux vannes à soupape pneumatiques
• Fixation aux actionneurs rotatifs
• Fixation directe sur l'actionneur Samson Type 3277
• Attache NAMUR (IEC 60534-6)
• Contrôle général des processus lorsqu'un simple positionnement électropneumatique est requis

FAQ

Q : Est-ce qu'il se calibre automatiquement ?

R : Oui – démarrage automatique variable et auto-étalonnage.

Q : Quelles pièces jointes sont possibles ?

R : Directement vers Samson Type 3277, NAMUR, actionneurs rotatifs et Type 3372.
