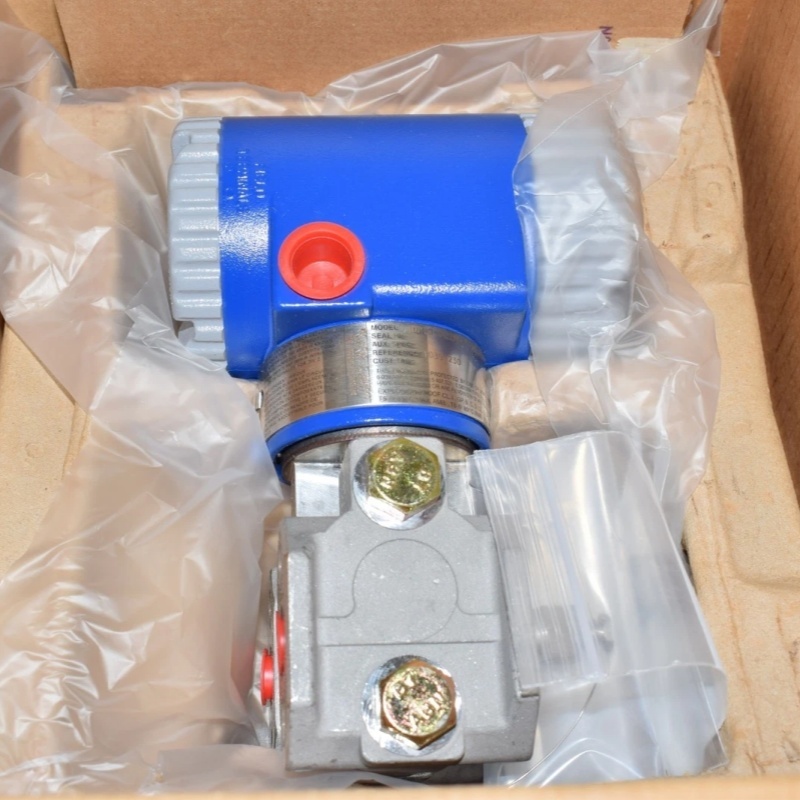

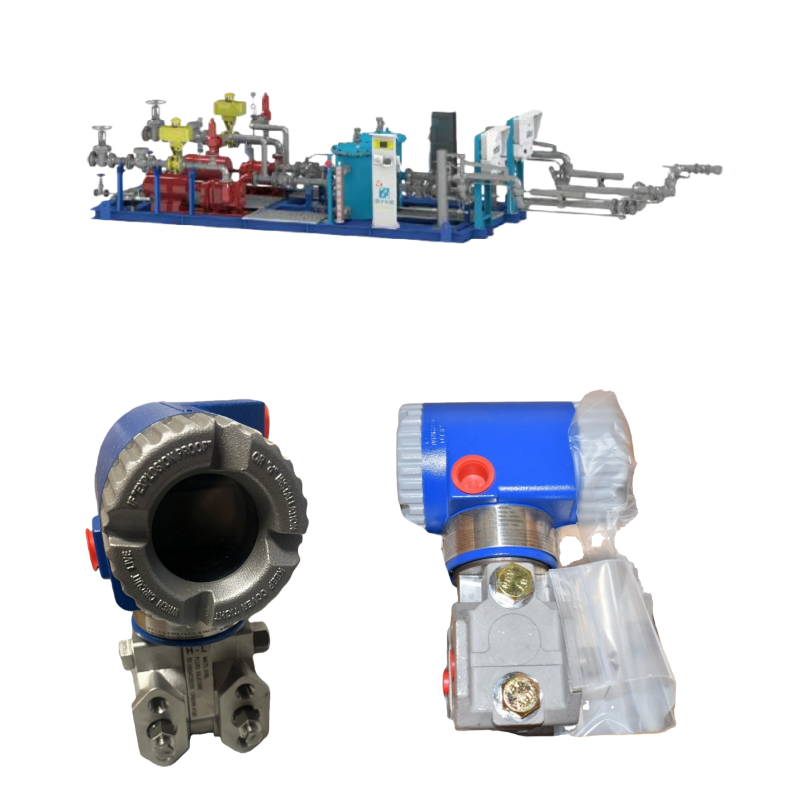

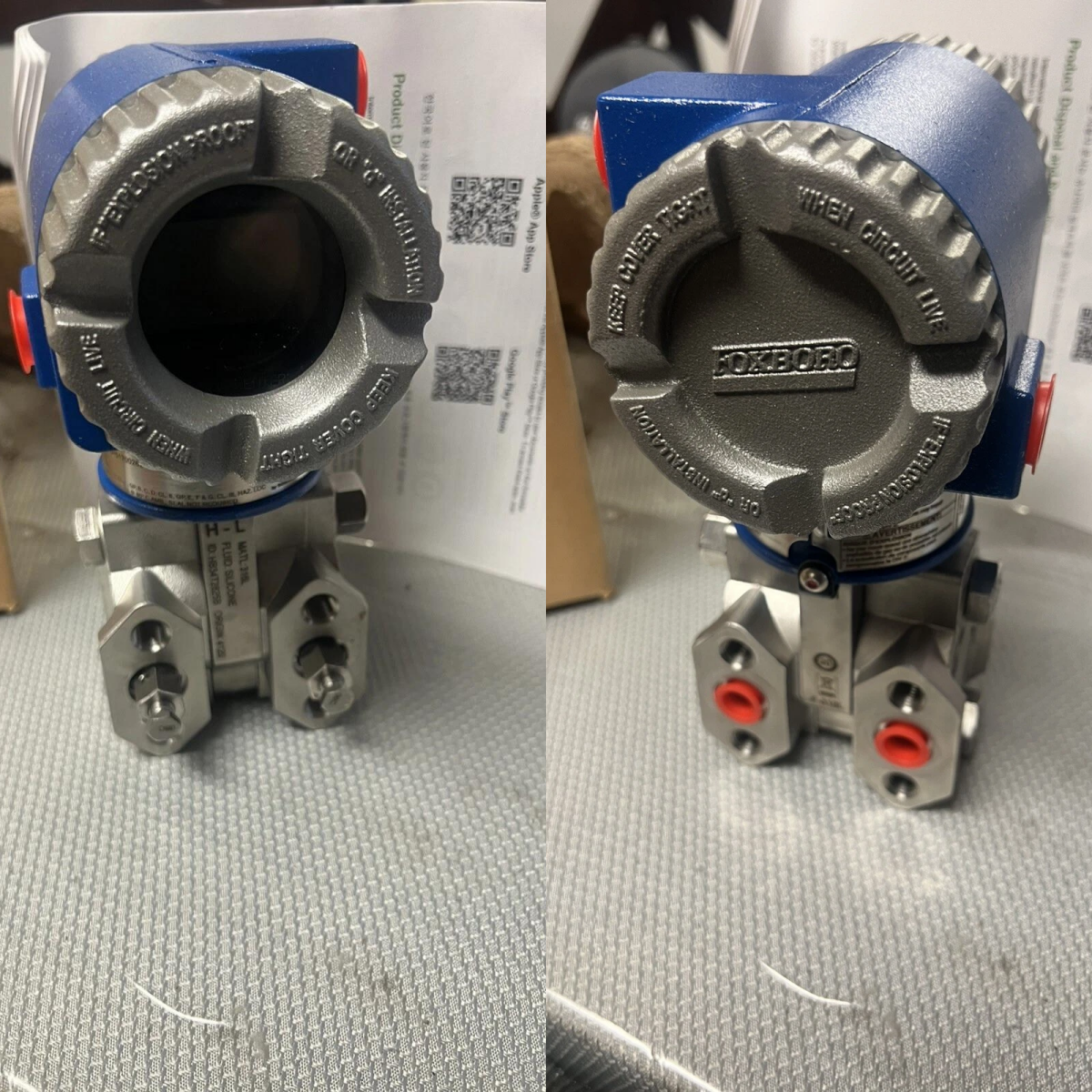

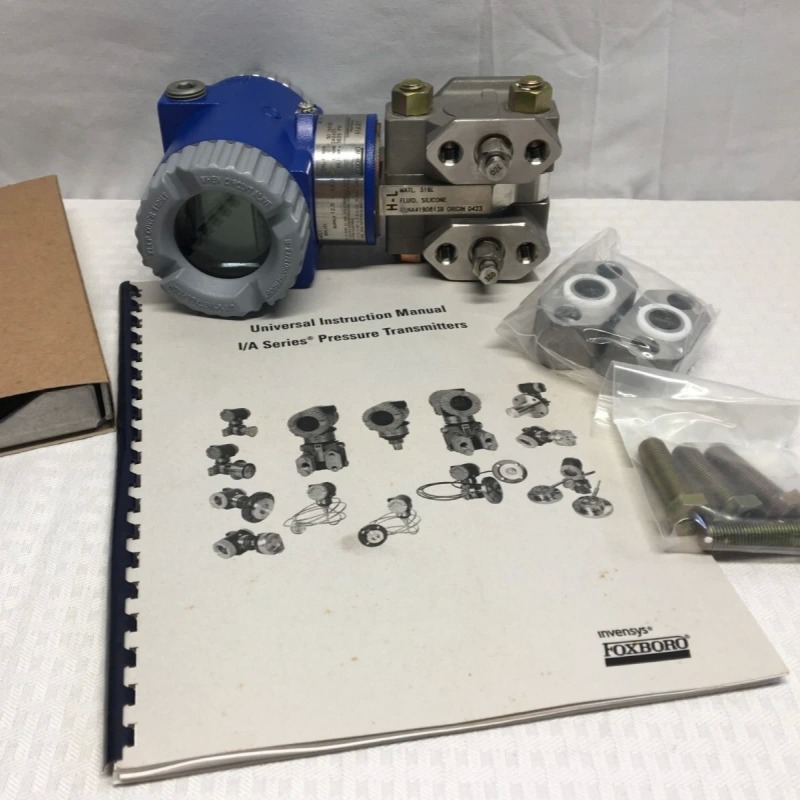

Schneider Foxboro IDP10 émetteur de pression différentielle capteur DP intelligent

L'émetteur électronique d/p Cell de la série I/A Foxboro IDP10 est conçu pour la mesure précise et fiable de la pression différentielle dans les applications de contrôle de processus et de mesure du débit.Il convertit la différence entre deux pressions (appliquées aux côtés opposés d'un microsensor de détention en silicium) en un signal de sortie de 4 ‰ 20 mA, en option avec un signal numérique HART superposé pour la configuration et la surveillance à distance.

L'IDP10 est disponible en différentes versions structurelles (traditionnelles ou à faible profil) et peut être fourni dans des configurations appropriées pour une sortie analogique simple ou une sortie numérique intelligente,le rendant adapté à un large éventail de tâches de mesure industrielles, de la mesure du débit à la mesure du niveau ou de la densité du liquide.

L'émetteur est largement utilisé dans les industries, y compris chimique, pétrole et gaz, eau et eaux usées, production d'énergie,et toute installation nécessitant une mesure précise de la pression différentielle ou du débit dans des conditions de processus stables ou exigeantes.

• Microsensor à détention au silicium, éprouvé dans des milliers d'installations, offrant des performances stables à long terme.
• Sortie sélectionnable: communication numérique analogique ou intelligente HART / FoxCom / FOUNDATION Fieldbus standard de 4 ‰ 20 mA pour la configuration et le diagnostic à distance.
• Option pour les logements traditionnels ou à profil bas (compacts) pour répondre à différentes contraintes d'installation.
• Choix de boîtiers durables, notamment en aluminium revêtu d'époxy ou en acier inoxydable 316, tous deux répondant aux normes de protection NEMA 4X / IEC IP66 pour les environnements difficiles.
• Une large gamme de matériaux de capteurs est disponible: acier inoxydable 316L, alliage Co-Ni-Cr, Hastelloy (alliage de nickel), Monel ou Tantalum pour correspondre à divers supports de processus.
• Options de montage flexibles, y compris la connexion directe, le montage du collecteur ou avec joints à distance; supports de montage optionnels pour les installations de tuyaux, de surface ou de collecteurs.
• Comportement de sortie configurable: sortie linéaire ou à racine carrée, action vers l'avant ou vers l'arrière, amortissement réglable, mise à l'échelle vers le haut/vers le bas à l'abri d'erreurs
• Convient pour les installations dans des atmosphères dangereuses ou explosives, versions disponibles avec certificats ATEX/IECEx/FM/CSA, avec option de double joint conforme à l'ANSI/ISA 12.27.01.

• Type de mesure: pression différentielle
• Technologie des capteurs: microsensors à jauge de contrainte au silicium (celle ′′d/p)
• Signal de sortie: analogique 4 ¢ 20 mA; numérique superposé en option HART / FoxCom / FOUNDATION Fieldbus (dépendant du modèle)
• Mode de sortie: linéaire ou scalable à la racine carrée; action vers l'avant ou vers l'arrière; comportement d'amortissement et de sécurité sélectionnable par l'utilisateur
• Span (plage de pression différentielle): configurable selon le modèle et l'application.5°30 inH2O) jusqu'à des plages plus élevées selon la version du connecteur de procédé et du capteur.
• Nombre de pressions statiques: dépend de la configuration du modèle et des matériaux; adapté à de nombreuses applications industrielles, y compris les environnements à haute pression statique lorsque la configuration appropriée est sélectionnée.
• Logement et protection: logement en aluminium revêtu d'époxy ou en acier inoxydable 316, classé NEMA 4X / IEC IP66, adapté aux environnements industriels difficiles.
• Les matériaux humidifiés par le capteur: acier inoxydable 316L, alliages Co-Ni-Cr, alliage de nickel (Hastelloy), Monel, tantale sélectionnable en fonction de la compatibilité des fluides de procédé.
• Options de montage: montage direct par procédé, collecteur, tuyau ou surfaces à l'aide de supports optionnels; configurations à étanchéité à distance ou à étanchéité capillaire disponibles pour les services à haute température ou corrosifs.
• Affichage local facultatif: affichage numérique LCD avec configuration et étalonnage de boutons accessibles localement si la version numérique est sélectionnée.
• Conformité et certification: marquage CE; versions disponibles certifiées pour les zones dangereuses (ATEX, IECEx, FM, CSA), option de double joint selon l'ANSI/ISA 12.27.01-2003. Je vous en prie.

• Mesure du débit à travers des dispositifs primaires tels que des plaques d'orifice, des tubes de Venturi, des buses de débit ou d'autres éléments de débit à partir de la pression différentielle
• Mesure du niveau de liquide dans des récipients, des réservoirs ou des réservoirs fermés ou sous pression à l'aide d'une pression différentielle ou d'une configuration de fermeture à distance
• Mesure au niveau de l'interface ou mesure basée sur la densité dans des réservoirs de procédés où il existe des fluides biphasés ou en couches
• Surveillance du débit ou de la chute de pression dans les pipelines pour le contrôle des processus, le transfert de dépôt, la surveillance des filtres, le fonctionnement des pompes ou les systèmes de sécurité
• Surveillance générale de la pression différentielle industrielle dans les usines chimiques, les installations pétrolières et gazières, les centrales électriques, les usines de traitement de l'eau, les installations pétrochimiques,et d'autres industries de transformation qui nécessitent une, détection et contrôle fiables de la pression différentielle

• Transmetteur de pression différentielle intelligent Foxboro IDP10S (performance plus élevée, portée étendue et diagnostics)
• Transmetteurs de pression différentielle de la série Foxboro IDP05 / IDP100 (pour différentes gammes de pression ou besoins d'application)
• Autres émetteurs de pression/niveau et instruments proposés par Foxboro/Schneider Electric pour la mesure du débit, du niveau, de la pression de mesure ou de la pression absolue
