Régulateur de gaz naturel à haute pression pneumatique à action directe

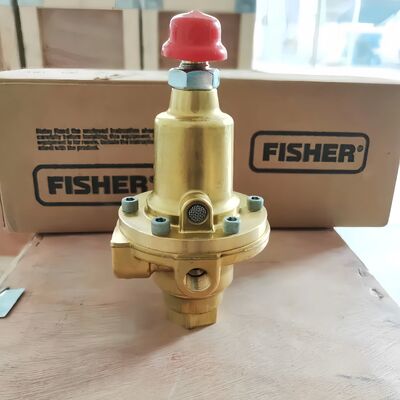

Les régulateurs de haute pression de type Fisher 1301F et 1301G sont des régulateurs réducteurs de pression autonomes conçus pour gérer des pressions d'entrée très élevées (jusqu'à 6000 psig / 414 bar) et fournir une pression stable,pression de sortie réduiteCes régulateurs sont largement utilisés lorsque le gaz à haute pression doit être réduit pour les approvisionnements pilotes ou pour la pression de chargement dans les régulateurs pilotés.Ils conviennent également à la réduction générale à haute pression de divers gaz et liquides compatibles.

Leur conception robuste, leur régulation précise et leur polyvalence les rendent adaptés aux applications industrielles lourdes dans le pétrole et le gaz, les produits chimiques, la distribution de gaz, le contrôle de processus et plus encore.

• Prend en charge des pressions d'entrée allant jusqu'à 6000 psig / 414 bar, permettant une utilisation avec des sources à très haute pression.

• Deux gammes de modèles pour répondre aux exigences de l'application:

  • 1301F: pression de sortie de 10 à 225 psig (0,69 à 15,5 bar)
  • 1301G: pression de sortie de 200 à 500 psig (13,8 à 34,5 bar)

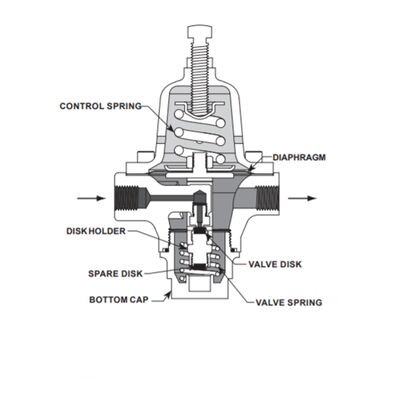

• Diaphragme en acier inoxydable durable pour des performances fiables dans des conditions de haute pression.
• Disque de prise de soupape de siège pour une fermeture étroite (classe ANSI VI) réduit les fuites et assure la sécurité.
• Le disque de soupape de rechange fourni augmente la marge de sécurité et la durée de vie.
• Utilisation polyvalente: adapté aux gaz, à l'air, à l'eau et à de nombreux liquides compatibles (selon les matériaux du disque/du joint)
• Plusieurs styles de connexions d'extrémité, y compris le 1/4 "NPT, ou le CL300/CL600/CL1500 (ou PN 25 RF) à bride, facilitant l'intégration dans divers systèmes de pipeline.
• Options de matériaux à haute et basse température: nylon/néoprène pour les matériaux standard, PTFE/FKM (ou PTFE/EPDM) pour les matériaux à haute température ou agressifs.

Cette série de régulateurs est bien adaptée à des scénarios tels que:

• Réduction des gaz à haute pression (gaz naturel, air d'instrument, gaz de ligne) pour les régulateurs pilotés ou les régulateurs sous pression
• Systèmes de distribution de gaz pour lesquels une pression d'entrée élevée doit être réduite aux instruments d'alimentation ou aux équipements en aval
• Contrôle des processus industriels impliquant l'air, des gaz inertes ou un service de liquide compatible sous haute pression
• Les usines chimiques, les raffineries et les installations de traitement du gaz nécessitant une réduction fiable de la pression avec une fermeture étroite
• Service d'eau ou d'autres liquides avec des matériaux appropriés lorsque la réduction de la pression est requise

Le 1301F est-il adapté à l'alimentation en aval à basse pression?La portée de sortie du 1301F ̊ commence à 10 psig, ce qui le rend adapté pour les applications d'alimentation pilote ou d'alimentation aux instruments.

Que faire si mon système nécessite une pression de sortie plus élevée (200 500 psig)?Utilisez la version 1301G qui prend en charge les pressions de sortie de 200 à 500 psig.

Peut-il gérer des liquides ou seulement des gaz?Avec des matériaux de disque et de joints appropriés et dans des limites spécifiées, le régulateur peut manipuler de l'eau ou des liquides compatibles, bien que sa conception principale soit pour le gaz ou l'air.

L'entretien est-il difficile?Le régulateur est équipé d'un disque de soupape de rechange et d'un siège souple pour une fermeture fiable.

Y a-t-il des matériaux adaptés aux fluides corrosifs ou à haute température?Les configurations avec disque PTFE et joints FKM/EPDM supportent des températures plus élevées et des supports plus agressifs.

• Série de régulateurs Fisher 1301 (pression standard) pour une réduction de pression modérée
• Autres régulateurs à haute pression de Fisher, adaptés à l'alimentation pilote ou aux systèmes industriels de gaz
