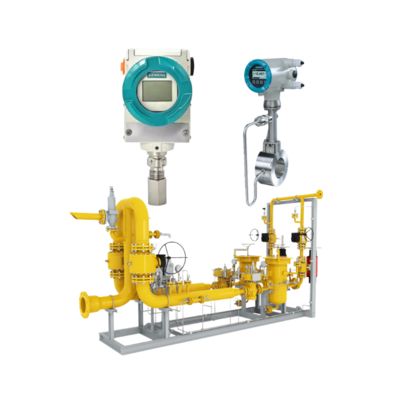

Émetteur de pression Siemens SITRANS P320 7MF0300, débitmètre à vortex SITRANS FX330 et collecteur de soupape de régulation du débit

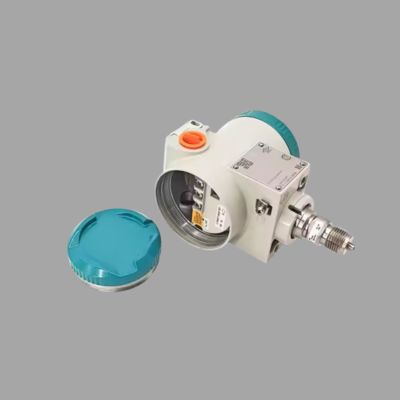

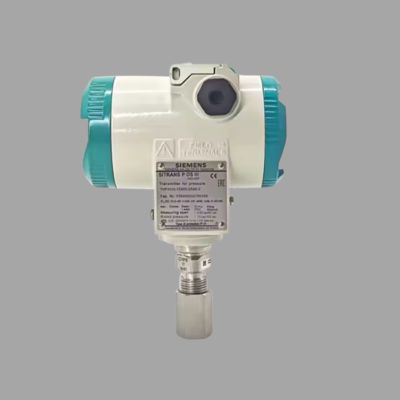

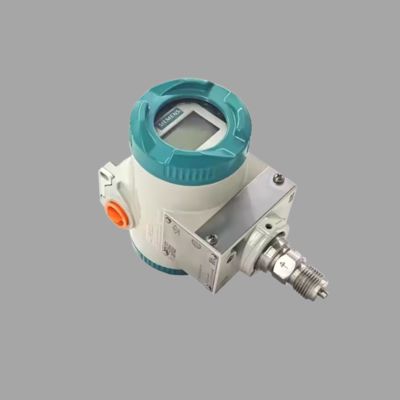

Siemens SITRANS P320 (7MF0300) : Un transmetteur de pression absolue compact et intelligent

La série Siemens SITRANS P320, avec le modèle 7MF0300 désignant une variante spécifique au sein de cette famille, représente une solution moderne, compacte et très performante pour la mesure de la pression absolue dans un large éventail de processus industriels. Conçu avec la simplicité, la fiabilité et l'intelligence comme éléments centraux, ce transmetteur est conçu pour fournir des mesures précises et stables dans des applications allant de la fabrication chimique et pharmaceutique à l'agroalimentaire, au traitement de l'eau et aux systèmes CVC. Le modèle 7MF0300 illustre l'engagement de Siemens à fournir une instrumentation polyvalente, facile à installer, à configurer et à entretenir, réduisant ainsi le coût total de possession.

Technologie de base et principe de mesure

Le SITRANS P320 utilise un capteur piézorésistif en silicium de pointe. Cette technologie de capteur est connue pour son rapport signal/bruit élevé et son excellente réponse dynamique. Lorsque la pression est appliquée sur le diaphragme en silicium, sa résistance électrique change proportionnellement en raison de l'effet piézorésistif. Ce léger changement est détecté par le microprocesseur intégré, qui traite le signal, applique des corrections sophistiquées de température et de linéarité, et le convertit en une sortie standardisée. Le 7MF0300, en tant que transmetteur de pression absolue, mesure la pression par rapport à un vide parfait (référence de pression zéro), ce qui le rend idéal pour les applications où la pression doit être surveillée indépendamment des changements atmosphériques.

Cet ensemble de capteurs et d'électronique avancé offre plusieurs avantages de performance clés :

• Haute précision : L'appareil atteint une précision impressionnante, généralement jusqu'à ±0,25 % de la plage sélectionnée, garantissant des données fiables pour le contrôle et la surveillance des processus.

• Excellente stabilité : La conception robuste du capteur et les algorithmes avancés de traitement du signal minimisent la dérive à long terme, garantissant des performances constantes sur de longues périodes et réduisant la nécessité d'un recalibrage fréquent.

• Temps de réponse rapide : La conception inhérente du capteur lui permet de réagir très rapidement aux changements de pression du processus, ce qui est essentiel pour les processus dynamiques nécessitant un contrôle précis.

Fonctionnalités et fonctionnalités de conception

Le SITRANS P320 (7MF0300) est logé dans un boîtier compact, léger, mais robuste, conçu pour une manipulation et une installation faciles. Sa philosophie de conception met l'accent sur la convivialité sans compromettre la durabilité ou les performances.

Les principales caractéristiques comprennent :

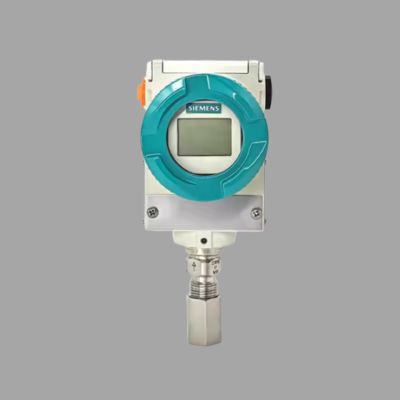

• Interface utilisateur intuitive : Le transmetteur est équipé d'un grand écran LCD rétroéclairé clair et d'une interface utilisateur locale (LUI) simple et intuitive à trois boutons. Cela permet une configuration, des diagnostics et un dépannage faciles sur site sans avoir besoin d'outils ou d'appareils externes.

• Enregistrement de données intégré : Une caractéristique remarquable est la fonction d'enregistreur de données intégrée. Il peut enregistrer jusqu'à 65 000 valeurs de mesure avec des horodatages, ce qui est inestimable pour l'optimisation des processus, le dépannage des problèmes intermittents et la fourniture de documentation à des fins d'assurance qualité.

• Communication flexible : Le transmetteur prend en charge le protocole HART omniprésent (4...20 mA avec signal numérique superposé), garantissant une intégration transparente dans les infrastructures de câblage analogiques existantes et les systèmes modernes de gestion des actifs numériques. Cela permet la configuration et la surveillance à distance à l'aide de communicateurs portables ou d'un logiciel de système de contrôle.

• Construction robuste : Avec un raccord de process en acier inoxydable de haute qualité et un boîtier offrant des degrés de protection IP65, IP66 ou IP67, le transmetteur est conçu pour résister aux environnements industriels difficiles, y compris l'exposition à l'humidité, à la poussière et aux atmosphères corrosives.

• Sécurité et certification : Le SITRANS P320 est conçu et certifié selon les normes internationales de sécurité (SIL 2 selon CEI 61508) et pour une utilisation dans des atmosphères potentiellement explosives (ATEX, IECEx).

Applications

Le transmetteur de pression absolue Siemens SITRANS P320 7MF0300 est exceptionnellement polyvalent. Ses applications courantes incluent :

• Mesure de la pression dans les cuves fermées : Surveillance et contrôle de la pression dans les réservoirs, les réacteurs et les canalisations.

• Mesure du niveau de liquide : Calcul du niveau de liquides dans des réservoirs non pressurisés ou fermés dans des conditions de processus variables.

• Surveillance des filtres : Indication de l'état d'encrassement des filtres et des pompes en mesurant la chute de pression à travers ceux-ci.

• Tests d'étanchéité : Fournir des mesures de pression absolue précises pour tester l'intégrité des systèmes scellés.

En résumé, le Siemens SITRANS P320 (7MF0300) est un transmetteur de pression absolue intelligent, compact et très fiable qui combine une technologie de capteur avancée avec une conception centrée sur l'utilisateur. Son mélange de précision, de capacités de diagnostic comme l'enregistrement de données et de communication flexible en fait un choix supérieur et pérenne pour un vaste éventail de tâches de mesure de la pression industrielle.
