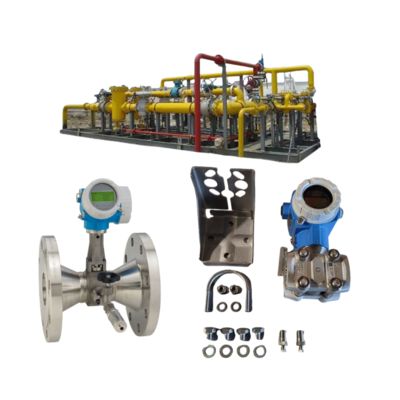

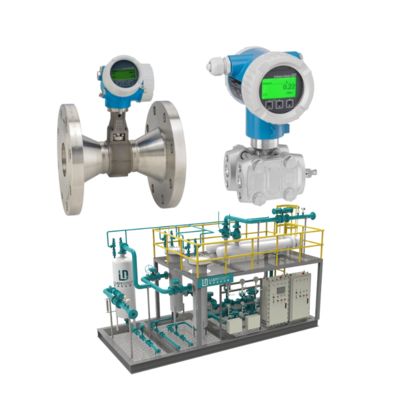

Poste de détente et de régulation de température équipé d'un débitmètre vortex Endress+Hauser Deltabar Proline Prowirl R200 et d'un transmetteur de pression PMD75B.

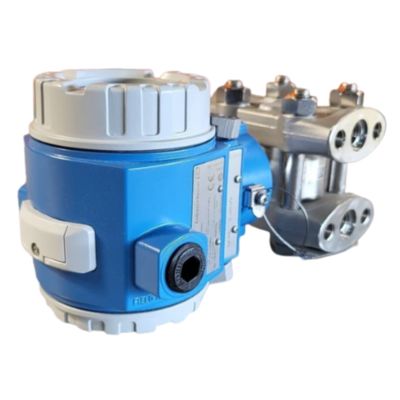

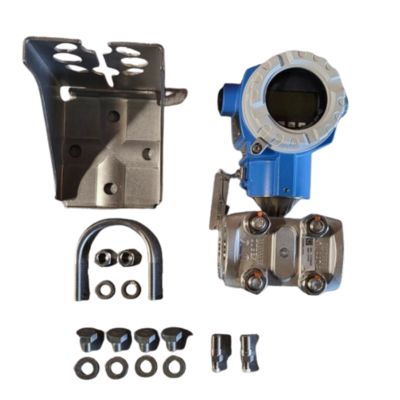

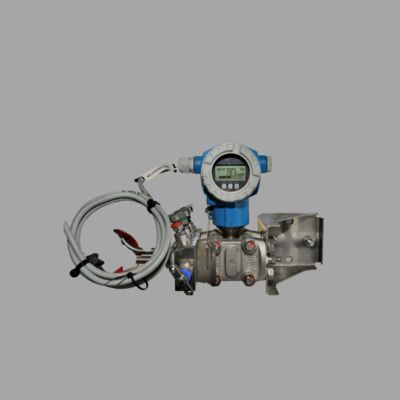

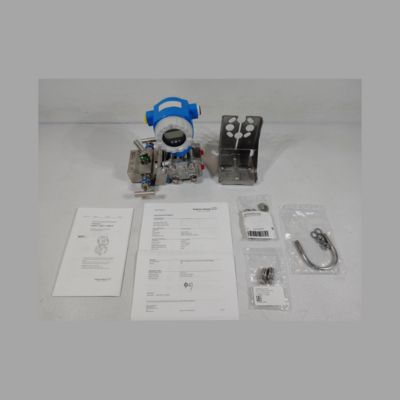

Endress+Hauser Cerabar PMD75 : Transmetteur de pression différentielle haute performance

Le Endress+Hauser Cerabar PMD75 est un transmetteur de pression différentielle haut de gamme conçu pour les applications critiques nécessitant une précision, une fiabilité et des fonctionnalités avancées exceptionnelles. Il fait partie de la série Cerabar d'Endress+Hauser, réputée pour ses solutions robustes de mesure de pression et de niveau. Le PMD75 est conçu pour gérer les processus industriels exigeants dans des secteurs tels que le pétrole et le gaz, le traitement chimique, la production d'énergie et les produits pharmaceutiques, où la mesure précise de la pression différentielle est essentielle pour la sécurité, l'efficacité et la conformité.

Le PMD75 utilise un capteur piézorésistif à base de silicium (souvent appelé capteur "Ceracore") pour une mesure de pression différentielle de haute précision. Ce capteur fonctionne sur le principe de la piézorésistance, où la déformation induite par la pression sur une membrane en cristal de silicium modifie sa résistance électrique. La membrane fait partie d'un circuit en pont de Wheatstone, qui convertit la contrainte mécanique en un signal électrique proportionnel à la pression appliquée. Cette technologie garantit une dérive minimale, une excellente stabilité à long terme et une résistance aux conditions de processus difficiles. Le capteur est isolé des fluides de procédé par des membranes métalliques soudées (par exemple, Hastelloy, tantale ou options plaquées or), ce qui le rend adapté aux applications corrosives, abrasives ou de haute pureté.

1. Haute précision et stabilité:
   Le PMD75 offre une précision allant jusqu'à ±0,04 % de la plage calibrée, avec une répétabilité exceptionnelle et une stabilité à long terme. Ses algorithmes avancés de traitement du signal compensent les effets de la température et de la pression statique, garantissant des mesures fiables même dans des conditions de processus fluctuantes.

2. Sécurité et certifications:
   L'émetteur est certifié SIL 2 (niveau d'intégrité de sécurité) selon les normes CEI 61508/61511, ce qui le rend adapté aux systèmes instrumentés de sécurité (SIS). Il porte également des certifications internationales pour les zones dangereuses (ATEX, IECEx, FM) et est conforme aux recommandations NAMUR.

3. Diagnostics avancés et technologie Heartbeat:
   Le PMD75 est doté de la technologie Heartbeat d'Endress+Hauser, qui permet une autosurveillance continue et une maintenance prédictive. Il détecte les problèmes tels que la dérive du capteur, les défaillances électroniques, les blocages de la ligne d'impulsion et les anomalies de processus, ce qui réduit les temps d'arrêt et garantit la sécurité opérationnelle.

4. Communication numérique et intégration:
   L'appareil prend en charge plusieurs protocoles de communication, notamment 4–20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus et Modbus RS485, ce qui permet une intégration transparente dans les systèmes de contrôle modernes. Son interface intuitive avec un écran LCD rotatif et des boutons-poussoirs magnétiques simplifie la configuration locale.

5. Conception robuste et flexibilité:
   Construit avec un boîtier en acier inoxydable et des matériaux résistants à la corrosion, le PMD75 fonctionne à des températures extrêmes (-40 à 120 °C) et gère des pressions statiques élevées (jusqu'à 400 bar). Il est disponible avec des membranes affleurantes pour les fluides visqueux ou colmatants et offre des options de joints distants pour les applications à haute température.

6. Capacités spécifiques à l'application:
   L'émetteur comprend des fonctions intégrées pour le calcul du débit (par exemple, l'extraction de la racine carrée pour les plaques à orifice), la mesure de niveau avec compensation de densité et la surveillance des filtres. Son large taux de réduction (100:1) garantit une polyvalence sur différentes plages de processus.

• Mesure du débit: Pression différentielle à travers les plaques à orifice, les tubes de Venturi ou les buses de débit.

• Mesure de niveau: Détection de niveau hydrostatique dans les réservoirs fermés, y compris la mesure de niveau d'interface.

• Surveillance des filtres et des pompes: Surveillance de la chute de pression à travers les filtres, les échangeurs de chaleur et les pompes.

• Processus critiques: Systèmes de sécurité, transfert de garde et boucles de contrôle de haute précision.

Le Cerabar PMD75 est un transmetteur de pression différentielle de premier ordre qui combine une technologie de capteur de pointe, une construction robuste et des fonctionnalités intelligentes pour répondre aux besoins des applications industrielles les plus exigeantes. Sa haute précision, ses certifications de sécurité et ses diagnostics avancés en font l'appareil idéal pour garantir la fiabilité, la sécurité et l'efficacité des processus. Qu'il soit utilisé dans des environnements dangereux, des systèmes haute pression ou des boucles de sécurité critiques, le PMD75 offre des performances inégalées et réduit le coût total de possession grâce à une maintenance minimale et une stabilité à long terme.
