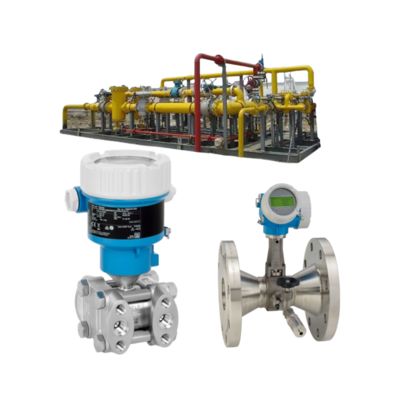

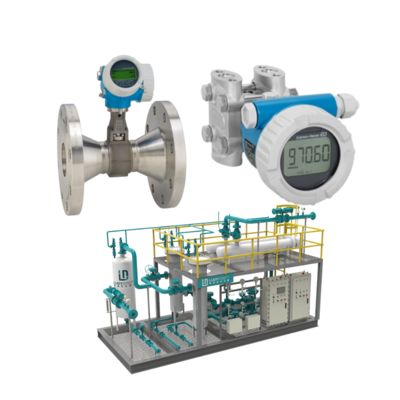

Ensemble de soupapes de régulation de débit avec débitmètre à vortex Endress+Hauser Proline Prowirl R 200 et émetteur de pression Deltabar PMD55B.

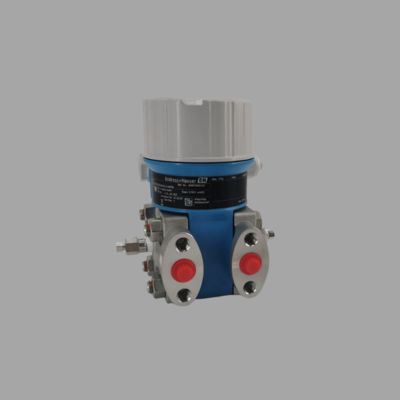

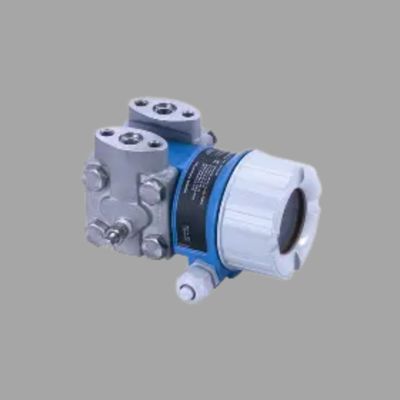

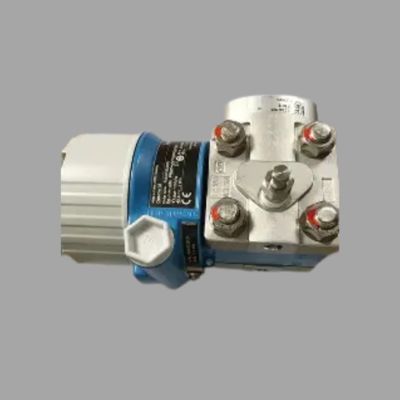

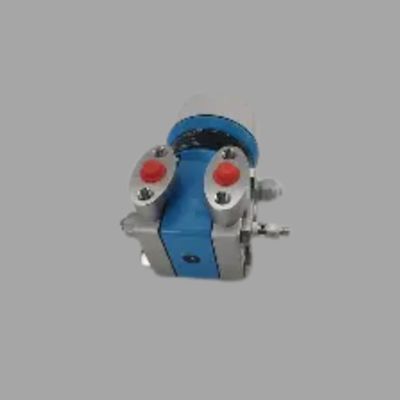

Le Endress+Hauser Cerabar PMD55B est un transmetteur de pression différentielle sophistiqué conçu pour les applications de processus critiques nécessitant une précision et une fiabilité de mesure exceptionnelles. Faisant partie du portefeuille d'instruments haut de gamme d'Endress+Hauser, cet appareil combine une technologie de capteur avancée avec des fonctionnalités intelligentes pour offrir des performances supérieures dans des environnements industriels exigeants. Le PMD55B est spécialement conçu pour la mesure précise de la différence de pression dans diverses applications, notamment la mesure de débit, la détection de niveau dans les réservoirs fermés et la surveillance des filtres dans des industries telles que le pétrole et le gaz, la transformation chimique, la production d'énergie et la fabrication pharmaceutique.

Au cœur du Cerabar PMD55B se trouve la technologie éprouvée Ceracore d'Endress+Hauser, dotée d'un élément capteur en silicium monocristallin. Ce capteur avancé fonctionne selon le principe piézorésistif, où la contrainte induite par la pression dans la structure cristalline du silicium provoque des changements mesurables de la résistance électrique. Le capteur est constitué d'une fine membrane en silicium flexible avec des jauges de contrainte intégrées disposées en configuration de pont de Wheatstone. Lorsque la pression différentielle est appliquée sur la membrane, la déformation qui en résulte crée un signal de sortie électrique proportionnel. Cette technologie offre une précision exceptionnelle, une excellente réponse dynamique et une sensibilité minimale à la température. L'assemblage du capteur entièrement soudé et sans huile assure une stabilité à long terme et élimine les points de fuite potentiels, ce qui le rend adapté à la manipulation de milieux agressifs et au maintien de l'intégrité de la mesure sur de longues périodes.

1. Performances de mesure exceptionnelles : Le PMD55B offre une précision exceptionnelle, généralement de l'ordre de ±0,04 % de la portée calibrée, avec des options pour une précision encore plus élevée disponibles. L'appareil maintient une excellente stabilité et répétabilité, avec des caractéristiques de dérive à long terme inférieures à 0,1 % de l'URL par an. Ses capacités avancées de traitement du signal garantissent des mesures fiables, même dans des conditions difficiles, notamment les changements de pression rapides, les fluctuations de température et les variations des propriétés du milieu de traitement.

2. Sécurité et certification avancées : Le transmetteur est conçu pour répondre aux exigences de sécurité les plus strictes, avec une certification SIL 2 selon les normes CEI 61508/61511. Il est doté d'autodiagnostics intégrés complets qui surveillent en permanence l'état de l'appareil et les conditions du processus. La construction robuste comprend des boîtiers en acier inoxydable soudés et de multiples options de membrane (Hastelloy, tantale, or) pour la résistance à la corrosion. L'appareil est certifié internationalement pour les applications en zones dangereuses (ATEX, IECEx, FM) et répond aux recommandations NAMUR pour les applications de l'industrie de transformation.

3. Fonctionnalités et diagnostics intelligents : Le PMD55B intègre la technologie Heartbeat d'Endress+Hauser, offrant des capacités continues d'autosurveillance et de vérification. Cela comprend la détection automatique des dysfonctionnements des capteurs, des défaillances électroniques et des anomalies de processus telles que les obstructions ou les fuites des conduites d'impulsion. La technologie permet des stratégies de maintenance prédictive, réduit les temps d'arrêt et garantit la conformité aux exigences des systèmes instrumentés de sécurité sans nécessiter d'intervention manuelle.

4. Communication et intégration flexibles : Prenant en charge tous les principaux protocoles de communication numérique, notamment 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus et MODBUS RS485, le PMD55B assure une intégration transparente dans toute architecture d'automatisation. L'appareil est doté d'un écran LCD rotatif à contraste élevé avec une navigation intuitive dans les menus et une prise en charge multilingue. La configuration peut être effectuée localement à l'aide de boutons-poussoirs magnétiques ou à distance via des systèmes de gestion des actifs à l'aide des fichiers Device Description (DD) ou EDDL.

5. Capacités spécifiques à l'application : Le transmetteur offre des fonctions spécialisées pour divers scénarios d'application. Pour la mesure de débit, il fournit une extraction de racine carrée et des courbes de caractérisation personnalisables. Pour les applications de niveau, il est doté d'algorithmes intégrés de compensation de densité et de correction de température. L'appareil gère une large plage de pressions différentielles, de quelques mbar à 400 bar, avec des capacités de pression statique allant jusqu'à 400 bar ANSI et des plages de température de -40 à 120 °C de température de processus.

Le PMD55B offre des caractéristiques techniques impressionnantes, notamment une erreur de performance totale de ≤ ±0,15 % de la portée (y compris les effets de la température, de la pression statique et de l'hystérésis), un temps de réponse configurable de 100 ms à 36 secondes et un rapport de réduction de 100:1. L'appareil maintient une précision de référence de 0,04 % dans des conditions de référence, avec une excellente protection contre les surpressions jusqu'à 400 % de la plage calibrée.

Conçu pour une installation facile et une maintenance minimale, le PMD55B présente une conception compacte et légère avec des options de montage flexibles. Les capacités continues d'autodiagnostic et de vérification réduisent considérablement les exigences de maintenance tout en garantissant une fiabilité de mesure continue. Lorsqu'une maintenance est nécessaire, l'interface intuitive et les informations de diagnostic complètes simplifient le dépannage et minimisent les temps d'arrêt.

L'Endress+Hauser Cerabar PMD55B représente le summum de la technologie de mesure de la pression différentielle, combinant une précision inégalée avec une construction robuste et des fonctionnalités intelligentes. Sa technologie de capteur avancée, ses caractéristiques de sécurité complètes et ses capacités de diagnostic sophistiquées en font un choix idéal pour les applications de processus les plus exigeantes où la fiabilité de la mesure et la sécurité de l'usine sont primordiales. Qu'il soit utilisé dans des systèmes instrumentés de sécurité, des applications de transfert de garde ou des boucles de contrôle de processus critiques, le PMD55B offre des performances exceptionnelles qui aident à optimiser les processus, à assurer la sécurité opérationnelle et à maximiser la disponibilité de l'usine tout en réduisant le coût total de possession grâce à ses exigences de maintenance minimales et à sa stabilité à long terme.
