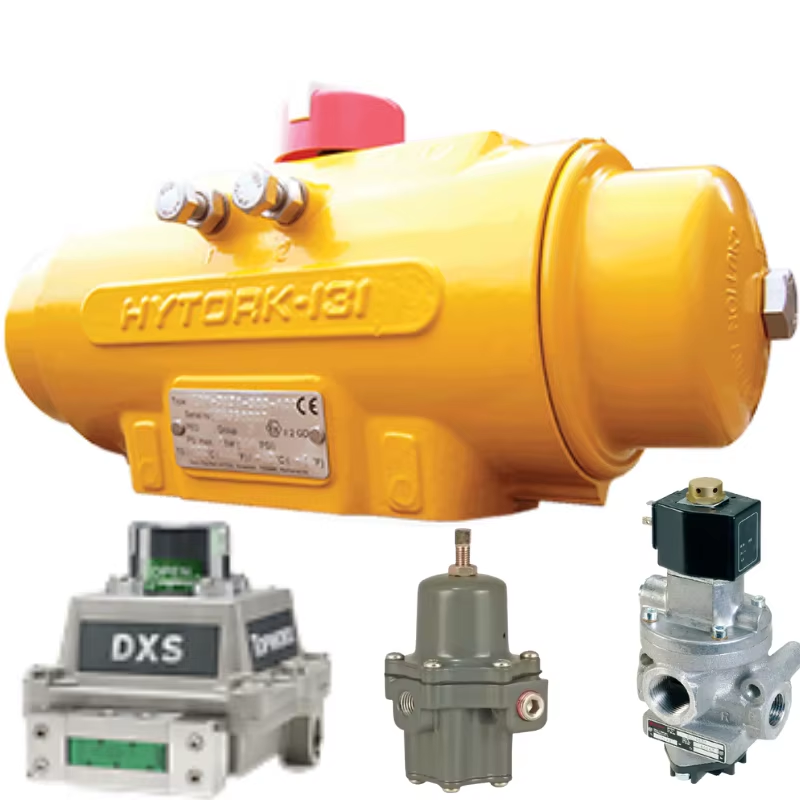

Actionneur pneumatique Hytork Excel (XL) Series : Aperçu complet
La série Hytork Excel (XL) représente une gamme robuste et très polyvalente d'actionneurs pneumatiques à crémaillère et pignon à double effet et à ressort de rappel. Conçue pour le fonctionnement précis et fiable des vannes quart de tour, telles que les vannes à boule, papillon et à obturateur, la série Excel est conçue pour répondre aux exigences des applications industrielles modernes. Elle est réputée pour sa durabilité, sa conception compacte et ses performances exceptionnelles dans un large éventail d'industries, notamment le pétrole et le gaz, l'eau et les eaux usées, la production d'électricité, le traitement chimique et les services maritimes. La série XL est construite pour fournir une solution fiable aux besoins d'automatisation où la sécurité, la longévité et un entretien minimal sont essentiels.
Principales caractéristiques de conception et philosophie d'ingénierie
Le cœur du succès de la série Excel réside dans son ingénierie réfléchie et sa construction de haute qualité. L'actionneur est doté d'un corps compact, léger mais incroyablement solide, fabriqué à partir d'un alliage d'aluminium de haute qualité résistant à la corrosion. Ce choix de matériau offre un excellent rapport résistance/poids, garantissant que l'actionneur peut générer des couples de sortie élevés sans encombrement inutile, ce qui facilite son installation et son intégration dans les systèmes existants. Le mécanisme interne utilise un système de piston double et de crémaillère usiné avec précision. Dans les modèles à double effet, la pression d'air est appliquée des deux côtés des pistons, entraînant les crémaillères qui s'engagent avec un pignon central pour produire le mouvement rotatif de sortie. Pour les modèles à ressort de rappel, la pression d'air déplace les pistons pour comprimer les ressorts, stockant ainsi de l'énergie ; en cas de défaillance de l'air ou d'un signal d'arrêt, l'énergie stockée dans les ressorts renvoie avec force l'actionneur et la vanne à une position de sécurité prédéfinie (ouverte ou fermée).
Un avantage significatif de la série Excel est sa modularité et sa facilité de personnalisation. L'actionneur est conçu pour être monté directement sur une vaste gamme de vannes quart de tour, conformément aux normes de montage internationales telles que l'ISO 5211. Cela garantit une installation et une interchangeabilité simples. Les utilisateurs peuvent configurer l'actionneur avec une multitude d'accessoires optionnels directement en usine ou sur le terrain. Ces accessoires comprennent des électrovannes, des interrupteurs de fin de course, des transmetteurs de position (potentiomètres ou capteurs de proximité), des commandes manuelles et des régulateurs de filtre à air. Cette modularité permet d'assembler un ensemble d'automatisation complet et sur mesure, répondant aux spécifications exactes de contrôle et de surveillance sans nécessiter de plaques d'adaptation ni de modifications complexes.
| Catégorie |
Description |
| Objectif de la série |
Actionneurs pneumatiques à crémaillère et pignon robustes et polyvalents (à double effet et à ressort de rappel) pour vannes quart de tour(vannes à boule, papillon, à obturateur). |
| Industries desservies |
Pétrole et gaz, eau et eaux usées, production d'électricité, traitement chimique, marine. |
| Construction du corps |
Alliage d'aluminiumde haute qualité : léger, compact, solide et résistant à la corrosion.Principe de fonctionnement |
| - |
Couple élevé : La pression d'air entraîne les doubles pistons → les crémaillères s'engagent avec le pignon → mouvement rotatif. - Ressort de rappel : La pression d'air comprime les ressorts → en cas de défaillance de l'air, l'énergie du ressort stockée déplace la vanne vers une position de sécurité (ouverte/fermée).Normes de montage |
| Montage direct ISO 5211 ; assure une installation et une interchangeabilité faciles. |
Modularité et accessoires |
| Prend en charge les électrovannes, les interrupteurs de fin de course, les transmetteurs de position (potentiomètre/capteurs de proximité), les commandes manuelles, les régulateurs de filtre à air. Permet de créer des |
ensembles d'automatisation personnalisés.Protection d'entrée |
| IP67 standard (CEI 60529) : étanche à la poussière et résistant à l'immersion temporaire. |
Résistance à la corrosion |
| Revêtements époxy et quincaillerie en acier inoxydable en option pour les environnements offshore/d'usines chimiques. |
Plage d'alimentation en air |
| Généralement |
4–8 bars (60–115 psi); tolère des pressions maximales plus élevées.Caractéristiques de performance |
| - Couple élevé - Longue durée de vie - Faible consommation d'air - Fonctionnement fiable à sécurité intégrée (modèles à ressort de rappel). |
Principaux avantages |
| - |
Couple élevé : Fonctionnement de vanne solide et fiable. - Compact et léger : Manipulation et installation faciles. - Durabilité : Conçu pour les environnements difficiles. - Flexible et modulaire : Prêt pour les accessoires, adaptable aux applications. - Conformité aux normes : Conforme aux normes mondiales de montage/performance. - Sécurité : Fiabilité à sécurité intégrée éprouvée pour les applications SIS.Positionnement global |
| Un |
actionneur pneumatique de référence: durable, efficace, personnalisable et mondialement reconnu pour l'automatisation des vannes quart de tour.Performance et adéquation à l'application |
La série Hytork Excel est conçue pour fonctionner dans des environnements difficiles. Les modèles standard sont généralement classés IP67 (CEI 60529) pour la protection d'entrée, ce qui signifie qu'ils sont entièrement protégés contre la poussière et peuvent résister à une immersion temporaire dans l'eau. Cela les rend adaptés à une installation en extérieur et aux environnements difficiles et lavables. Pour les atmosphères encore plus corrosives, telles que celles que l'on trouve dans les usines offshore ou chimiques, Hytork propose des revêtements époxy spéciaux et des options de quincaillerie en acier inoxydable.
Les actionneurs sont conçus pour fonctionner avec une alimentation en air d'usine standard, généralement dans la plage de 4 à 8 bars (environ 60 à 115 psi), bien qu'ils puissent souvent tolérer des pressions maximales plus élevées. La combinaison de composants internes robustes et d'une étanchéité de haute qualité offre une excellente durée de vie et une faible consommation d'air, contribuant ainsi à l'efficacité opérationnelle et à la réduction des coûts de durée de vie. Les modèles à ressort de rappel sont particulièrement appréciés dans les applications critiques pour la sécurité où un état sûr défini doit être atteint en cas de perte de puissance, une exigence clé dans les systèmes instrumentés de sécurité (SIS).
Résumé des avantages
En résumé, l'actionneur de la série Hytork Excel (XL) offre un ensemble d'avantages convaincants :
Couple de sortie élevé :
-
Fournit un couple fort et fiable pour un fonctionnement exigeant des vannes.Compact et léger :
-
La construction en aluminium permet une manipulation et une installation faciles.Durabilité et résistance à la corrosion :
-
Conçu pour une longue durée de vie dans des conditions difficiles.Flexibilité modulaire :
-
Une large gamme d'accessoires permet une configuration personnalisée pour toute application.Conformité aux normes mondiales :
-
Conçu pour répondre aux normes internationales de montage et de performance.Sécurité et fiabilité éprouvées :
-
En particulier dans les modèles à ressort de rappel pour un fonctionnement à sécurité intégrée.En fin de compte, la série Hytork Excel XL est une référence en matière de qualité et de valeur sur le marché des actionneurs pneumatiques, offrant une solution fiable et efficace pour l'automatisation des vannes quart de tour dans le monde entier.
