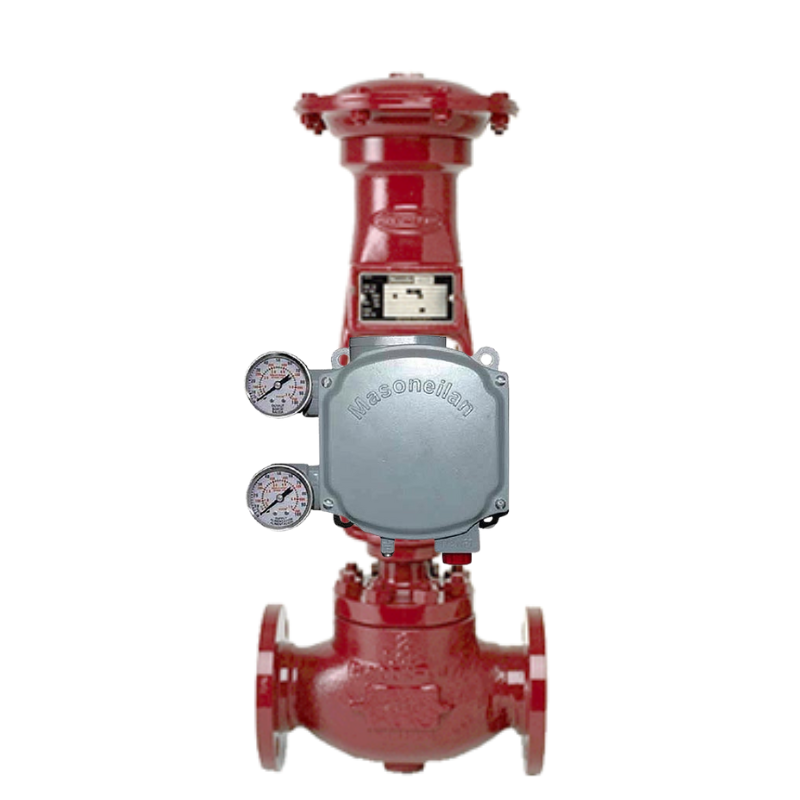

Vanne de régulation Masoneilan 535H-536H avec compatibilité positionneur SVI

Aperçu
Les Masoneilan 535H (garniture non équilibrée) et 536H (garniture équilibrée) sont une série de vannes de régulation globes haute performance conçues pour les applications de service sévère dans un large éventail d'industries, notamment le pétrole et le gaz, le raffinage, la pétrochimie, la production d'électricité et la transformation chimique. Faisant partie de la célèbre série Masoneilan 53000, ces vannes sont conçues pour fournir un contrôle précis et fiable des fluides dans des conditions extrêmes de pression, de température et de débit. Elles sont construites pour relever des défis tels que la cavitation, les niveaux de bruit élevés et le moussage, ce qui en fait une solution fiable pour les processus critiques où la sécurité, la performance et la longévité sont primordiales.

1. Construction robuste : Les vannes 535H/536H présentent une conception de corps robuste et robuste capable de résister à des pressions élevées (ASME Classe 600 à 4500) et à des températures élevées. Les matériaux de corps standard comprennent l'acier au carbone, l'acier inoxydable et les aciers alliés, avec d'autres matériaux disponibles pour s'adapter aux services corrosifs ou érosifs spécifiques.

2. Options de conception de garniture (le principal facteur de différenciation) :

   • 535H (garniture non équilibrée) : Cette conception est généralement choisie pour les chutes de pression moins sévères. Le clapet et le siège sont conçus pour une fermeture étanche (ANSI Classe IV, V ou VI). Comme la pression du processus agit sur l'ensemble du bas du clapet, elle crée une force ascendante nette, ce qui nécessite un actionneur plus grand pour le positionnement.

   • 536H (garniture équilibrée) : Il s'agit de la conception clé pour les applications à forte chute de pression. Elle intègre un clapet percé et des bagues d'étanchéité pour égaliser la pression au-dessus et en dessous du guide du clapet. Cet équilibrage réduit considérablement les forces dynamiques nettes agissant sur la tige de la vanne, ce qui permet d'utiliser un actionneur plus petit et plus économique et d'offrir une plus grande stabilité et un meilleur contrôle.

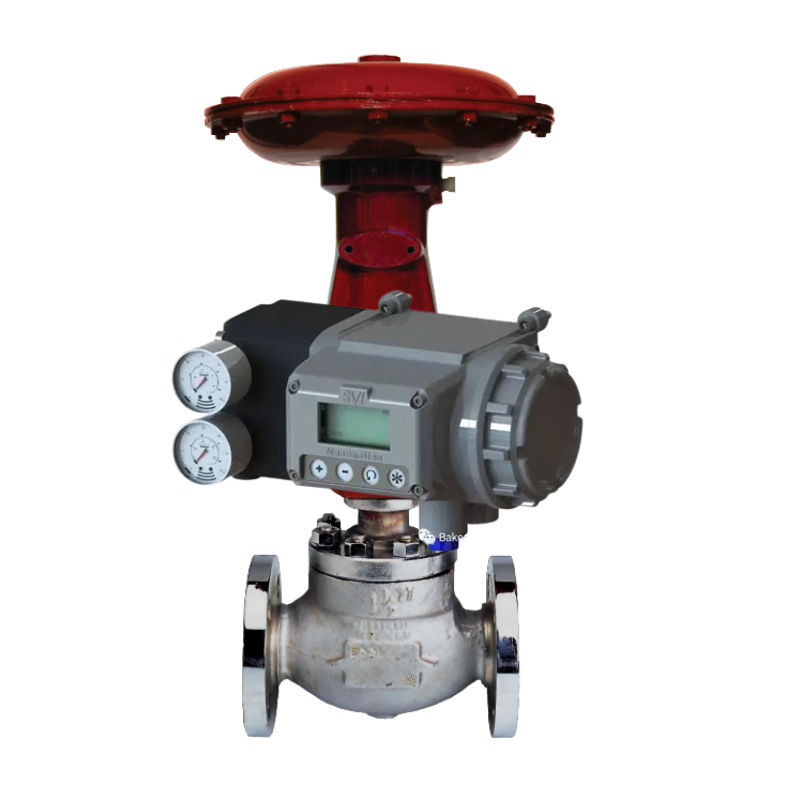

3. Prêt pour le positionneur numérique SVI™ (Smart Valve Interface) : Bien que souvent fournis avec des actionneurs pneumatiques, la conception 535H/536H est entièrement compatible avec les positionneurs numériques SVI de Masoneilan. Cela transforme la vanne en un appareil de terrain intelligent, permettant des diagnostics avancés, un étalonnage numérique, des données de maintenance prédictive et une intégration transparente dans les systèmes de contrôle numérique modernes (DCS) et les plateformes de gestion des actifs.

4. Garniture anti-cavitation et anti-bruit avancée : Une raison principale de choisir cette série de vannes est sa capacité à gérer les phénomènes fluides destructeurs. Masoneilan propose une gamme d'options de garniture de réduction de pression multi-étapes exclusives :

   • Garniture guidée par cage : Les cages standard assurent la stabilité et guident le clapet.

   • Garniture Micro-Notch™ : Utilise de multiples petits trous et chambres pour décomposer les fortes chutes de pression en une série de chutes plus petites et gérées. Cela minimise efficacement l'énergie qui provoque la cavitation, l'érosion et le bruit excessif.

   • Garniture de diffuseur : Comporte un chemin de type labyrinthe pour le fluide, réduisant efficacement la vitesse et le bruit. Il s'agit d'une excellente solution pour les applications gaz et vapeur où la réduction du bruit est une exigence critique.

5. Actionnement flexible : Les vannes peuvent être configurées avec une variété d'actionneurs pneumatiques à ressort et à diaphragme (à action directe ou inverse) pour répondre aux exigences de poussée spécifiques et aux modes de sécurité intégrée (ouverture en cas de défaillance ou fermeture en cas de défaillance). La garniture équilibrée du modèle 536H réduit considérablement la taille de l'actionneur nécessaire pour une application donnée.

• Postes de détente haute pression : par exemple, contrôle de l'eau d'alimentation dans les centrales électriques ou recirculation de la pompe d'alimentation de la chaudière (BFPT).

• Réduction de la pression de la vapeur : Conduites de vapeur principales, dérivation de la turbine.

• Contrôle de processus critique : Alimentation du réacteur, reflux de la colonne de distillation et anti-pompage du compresseur.

• Service sévère : Applications impliquant la cavitation, le moussage, les fluides érosifs ou les niveaux de bruit élevés.

• Fiabilité exceptionnelle : Conçu pour une longue durée de vie dans des environnements difficiles, réduisant les coûts de maintenance et les temps d'arrêt imprévus.

• Performance de contrôle supérieure : Étranglement précis et stabilité sur toute la plage de contrôle.

• Polyvalence : Une large gamme de garnitures, de matériaux et d'actionneurs permet une personnalisation précise de l'application.

• Coût total de possession réduit : La conception de la garniture équilibrée réduit les coûts des actionneurs, tandis que la technologie de garniture avancée prolonge la durée de vie des composants internes de la vanne en luttant contre l'usure due à la cavitation et à l'érosion.

• Conception à l'épreuve du futur : La compatibilité avec les positionneurs numériques et les systèmes de gestion des actifs prend en charge les initiatives de l'industrie 4.0.

En conclusion, les Masoneilan 535H et 536H représentent une conception classique et éprouvée qui a évolué pour intégrer la technologie moderne. Elles restent une référence en matière de performance et de durabilité dans les applications de vannes de régulation en service sévère, assurant la sécurité, l'efficacité et la fiabilité dans les processus industriels les plus critiques au monde.
