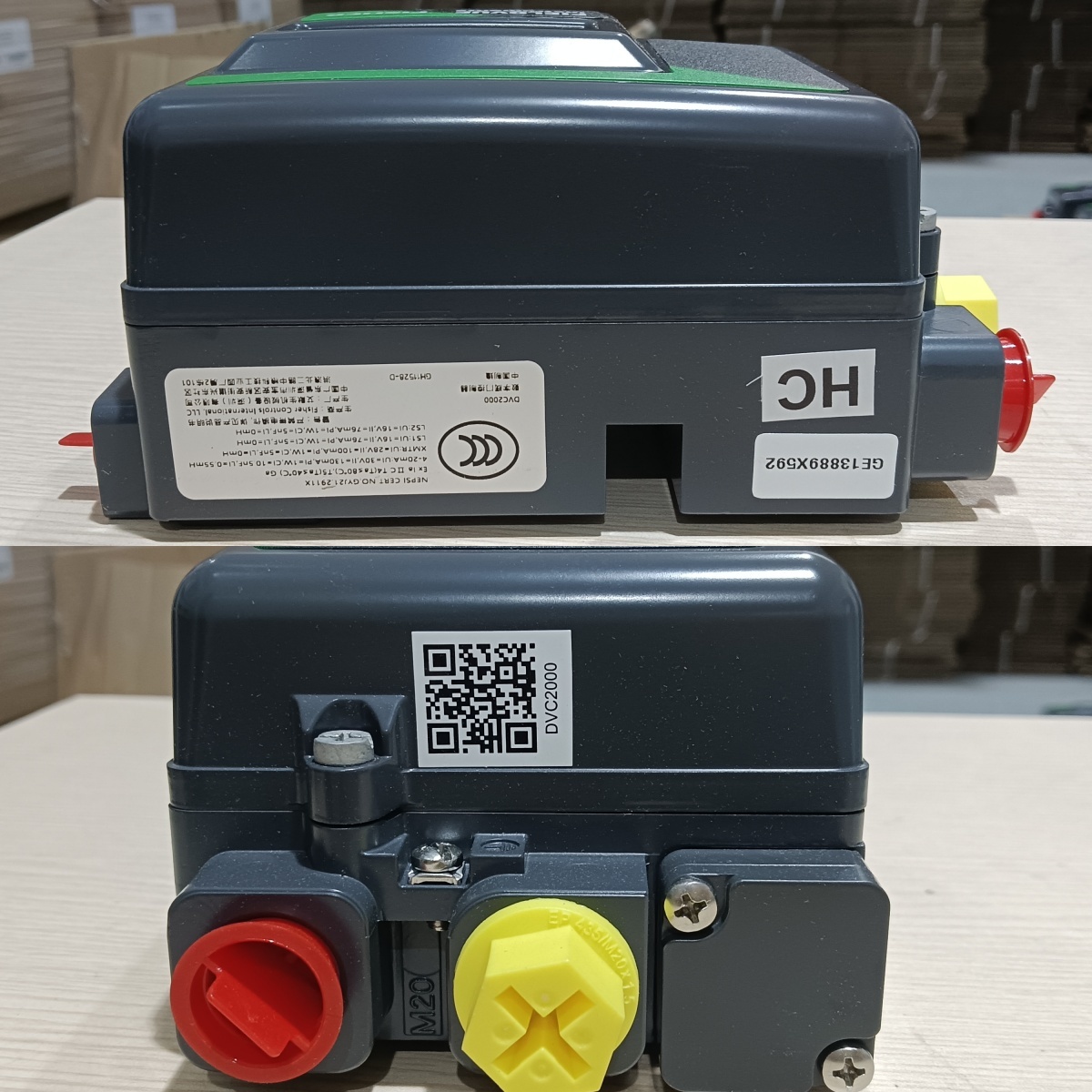

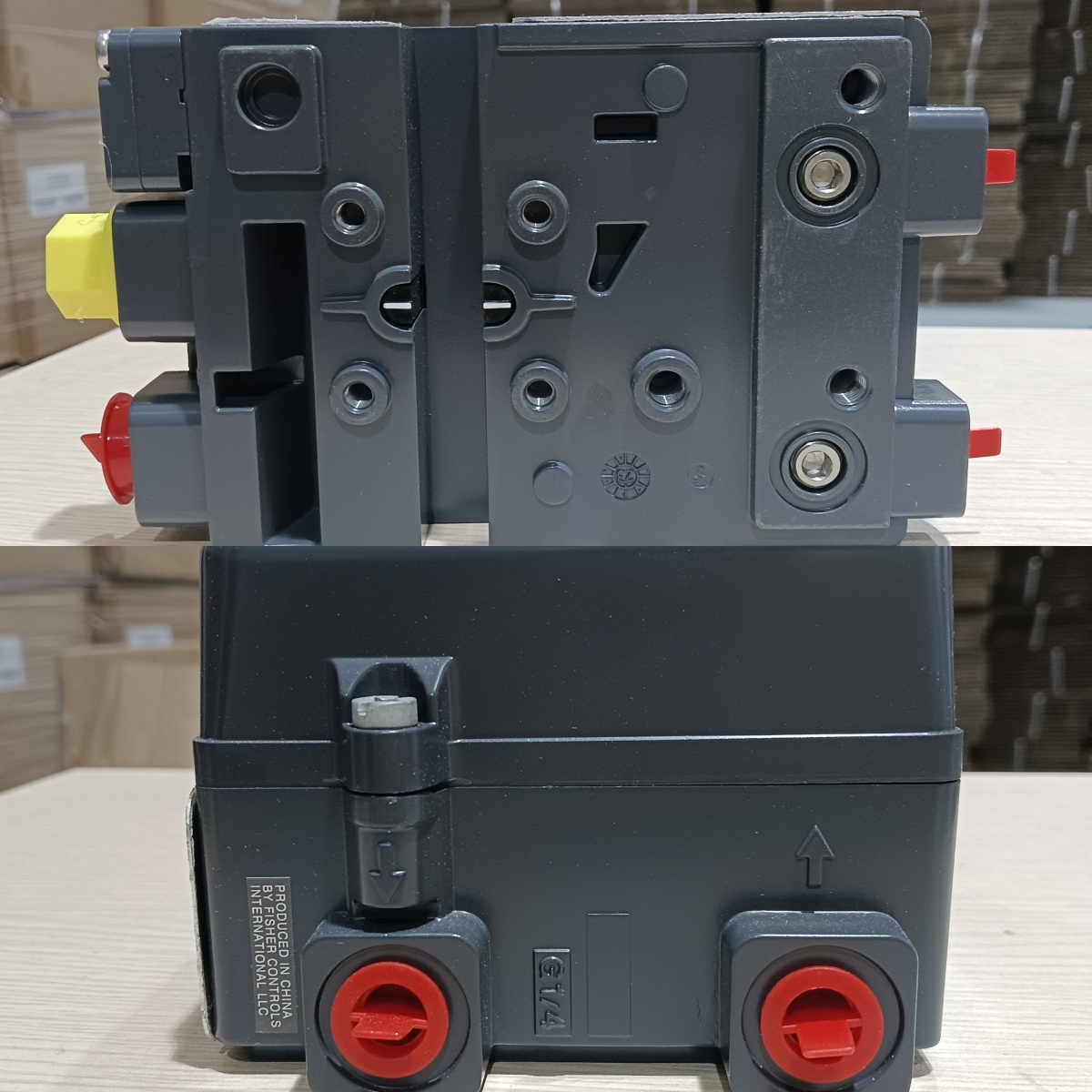

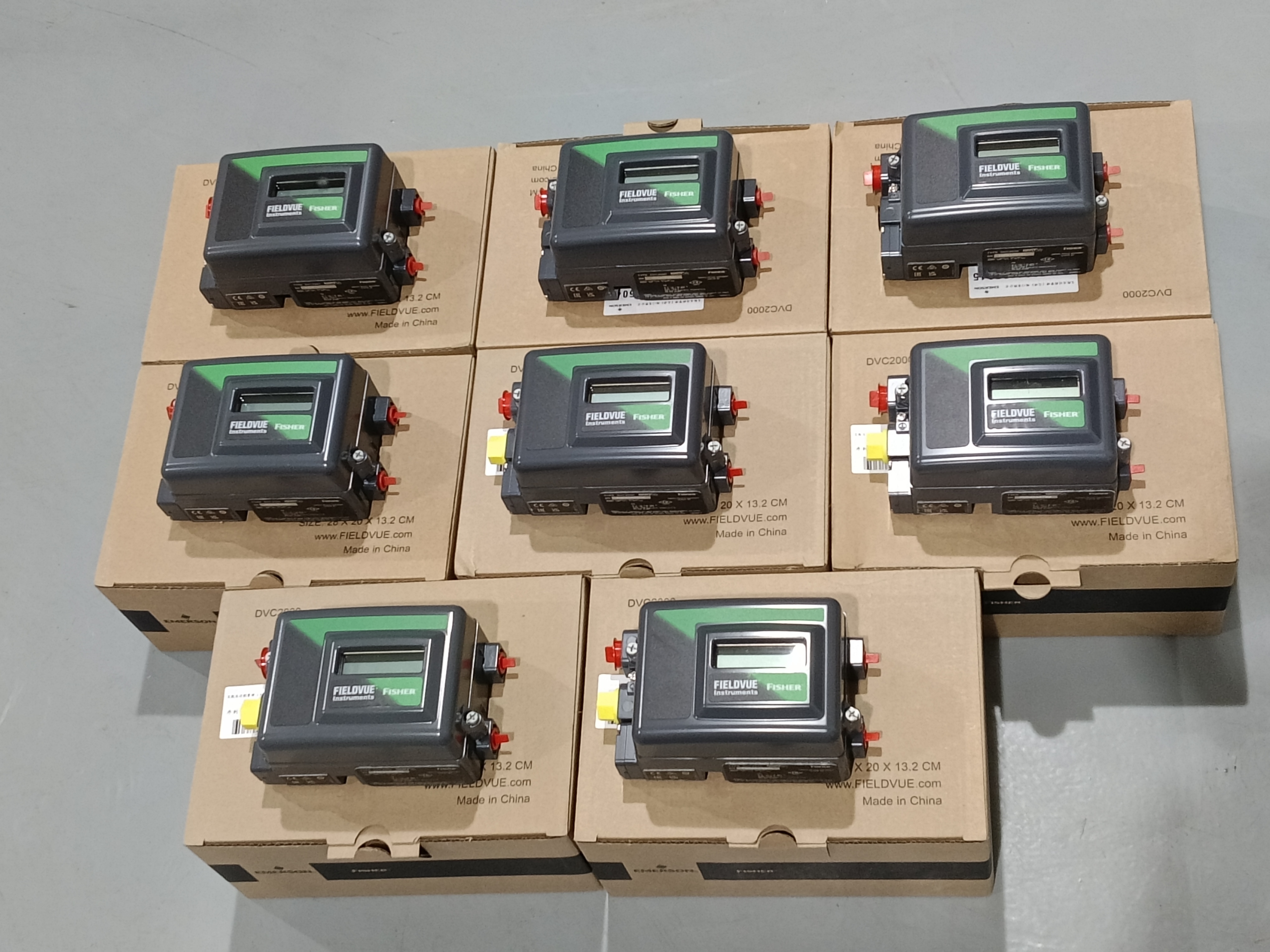

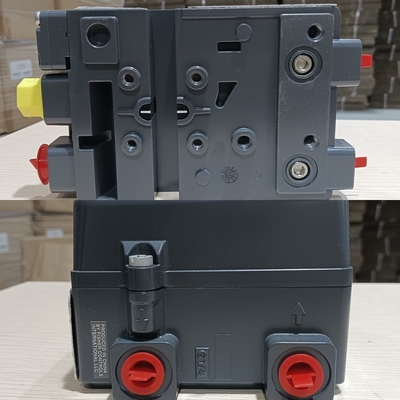

Positionneur de vanne Fisher DVC2000 4-20mA HART 20-100 Psi

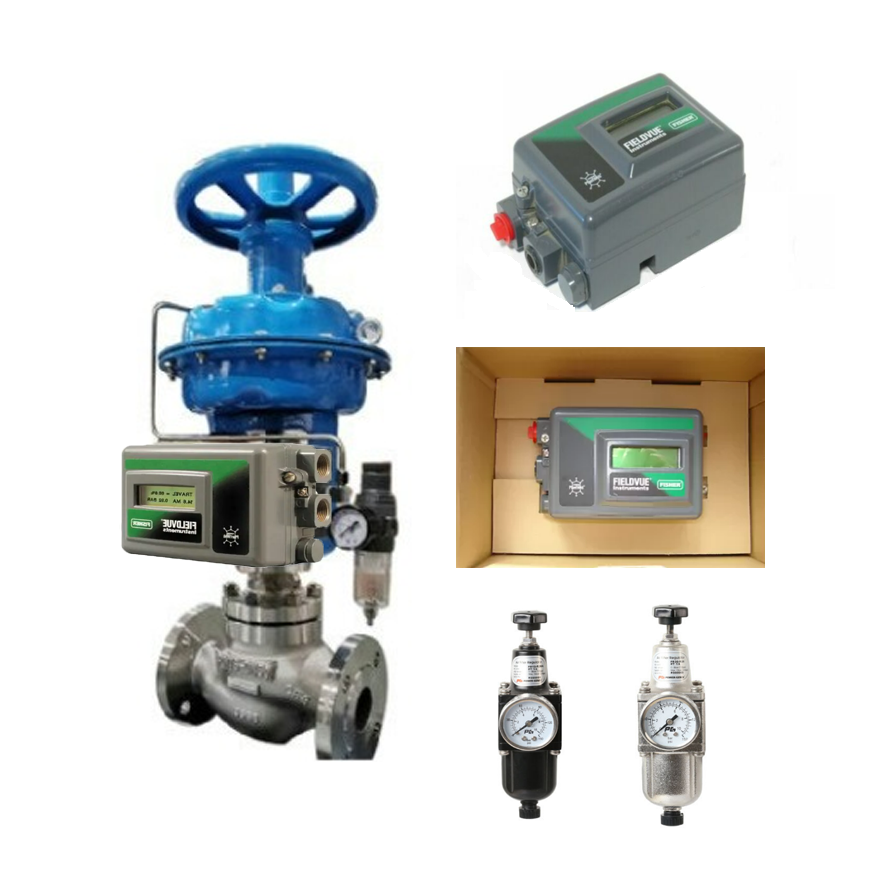

Le contrôleur de vanne numérique FIELDVUE DVC2000 est simple d'utilisation, compact et conçu pour un montage facile. Il convertit un signal d'entrée de 4-20 mA en un signal de sortie pneumatique, qui alimente l'actionneur de la vanne de contrôle. La configuration de l'instrument se fait à l'aide d'un bouton-poussoir et d'une interface à cristaux liquides (LCD) intégrés. L'interface prend en charge plusieurs langues, disponibles en deux options de packs linguistiques. Le DVC2000 utilise une conception de positionneur à deux étages. L'étage pré-amplificateur fournit un gain statique élevé pour une réactivité aux petites variations du signal d'entrée. L'étage amplificateur de puissance fournit le bon volume d'air à l'actionneur, combinant des performances dynamiques supérieures avec une consommation d'air minimale à l'état stable.

Principe de fonctionnement Le DVC2000 (figures 1 et 2) reçoit un point de consigne de 4-20 mA et positionne la vanne en augmentant ou en diminuant la sortie d'air vers un actionneur. Le signal d'entrée fournit simultanément l'alimentation électrique et le point de consigne. Le signal de 4-20 mA est acheminé vers les bornes via une paire de fils torsadés. La carte mère de l'appareil contient un microprocesseur qui exécute en continu un algorithme de contrôle numérique. Cet algorithme produit un « signal de commande » vers le convertisseur I/P. L'ensemble convertisseur I/P (ou pré-amplificateur) est connecté à la pression d'alimentation et convertit le « signal de commande » électronique en un « signal de pression » pneumatique. Ce signal de pression est l'entrée de l'ensemble relais pneumatique. Le relais (ou amplificateur de puissance) est également connecté à la pression d'alimentation et amplifie le petit signal de pression du convertisseur I/P en un signal de sortie de pression plus important utilisé par l'actionneur. Le changement de pression de sortie du relais vers l'actionneur provoque le déplacement de la vanne. Il existe deux options de relais. Le relais basse pression fonctionne avec des actionneurs qui nécessitent moins de 3,5 bar (50 psi) d'air d'alimentation. Le relais haute pression fonctionne avec des actionneurs qui nécessitent de 3,5 à 7,0 bar (50 à 100 psi) d'air d'alimentation. La position de la vanne est détectée via le système de rétroaction sans liaison. Le capteur de course est connecté électriquement à la carte de circuit imprimé pour fournir un signal de rétroaction de course utilisé dans l'algorithme de contrôle. La vanne continue de se déplacer jusqu'à ce que la position correcte soit atteinte.

• Livraison rapide
  Pour les pièces courantes, nous pouvons livrer la marchandise dans les 3 jours
• Produits originaux
  Tous les produits que nous vendons proviennent du fabricant d'origine. Nous soumettrons toute la documentation du fabricant lorsque nous aurons terminé la livraison.
• Assurance qualité
• Support technique
  Y compris l'inspection, la réparation et la maintenance, nous pouvons fournir toutes sortes de support technique.
• Réponse rapide
  Nos collaborateurs resteront en ligne 24h/24 et répondront très rapidement à vos questions.
