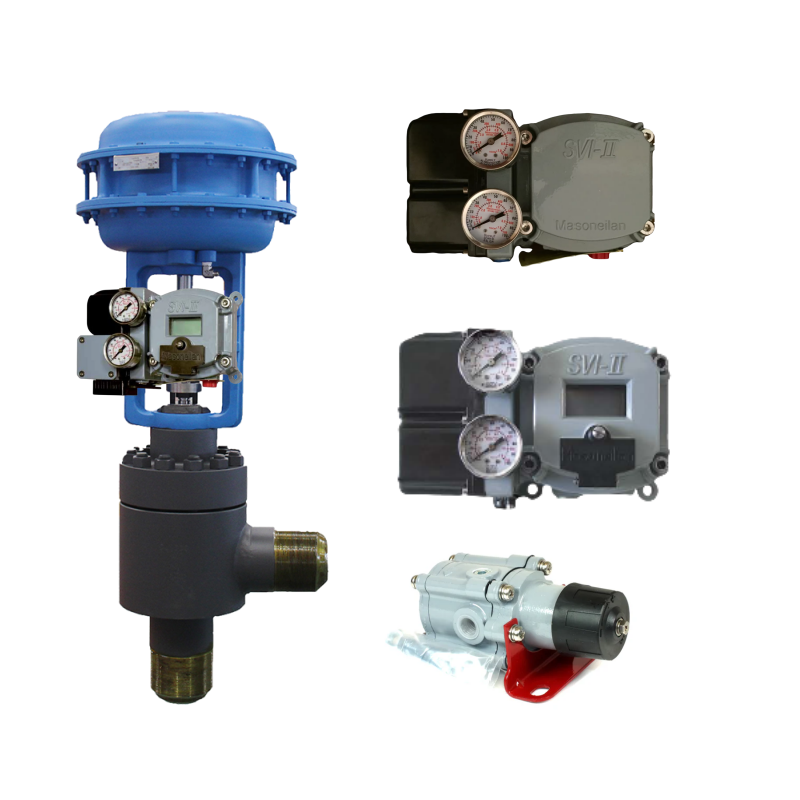

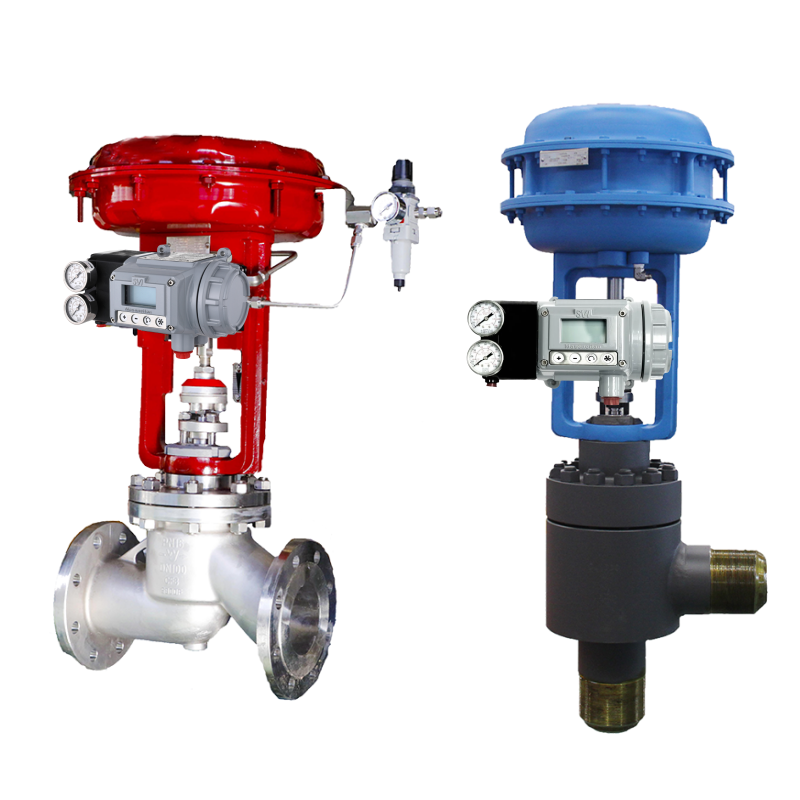

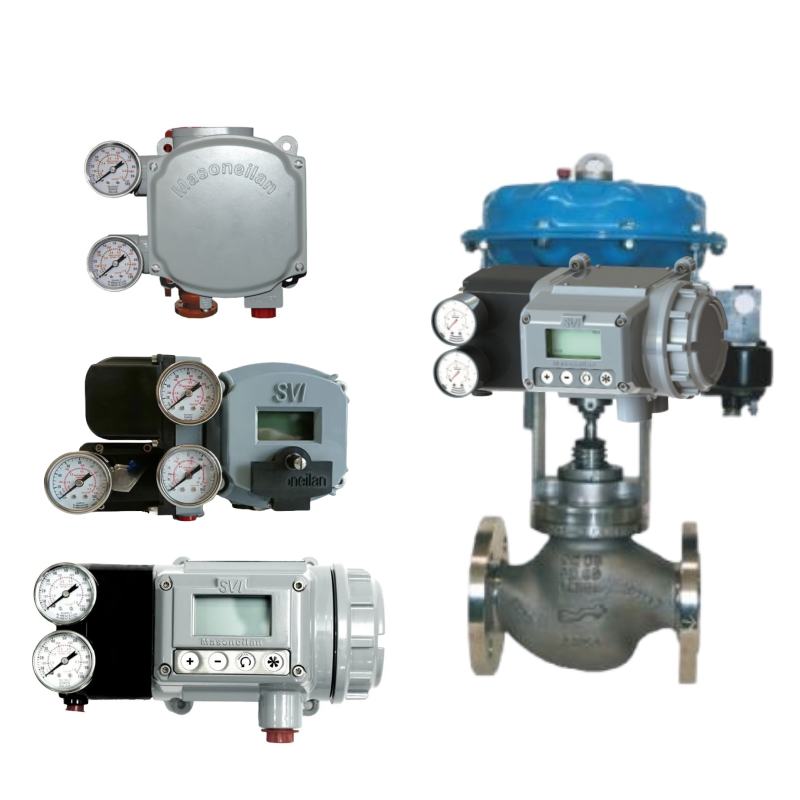

Positionneur de vanne intelligent Masoneilan SVI2 avec vanne chinoise

Positionneur de vanne intelligent Masoneilan SVI2 avec vanne chinoise

Introduction du produit

Le Masoneilan SVI2 est un positionneur de vanne intelligent haute performance. Lorsqu'il est associé à des vannes chinoises, il offre un contrôle précis et fiable pour les applications industrielles.

Spécifications techniques

Performance

- Hystérésis + Bande morte : ±0,2 %
- Répétabilité : ±0,2 %
- Sensibilité : ±0,2 %
- Conformité : ±0,3 %
- Précision : ±0,5 % (typique +0,25 %)

Alimentation et signal d'entrée

- Signal : 4 - 20mA avec protocole de communication HART®
- Alimentation : Tirée du signal de contrôle 4 - 20mA
- Tension minimale aux bornes : 11,2 Volts DC
- Signal de courant minimal : 3,6mA

Conditions de fonctionnement

- Plage de température de fonctionnement : - 58°F à +185°F (-50°C à +85°C)
- Pression d'alimentation en air :
    - Simple effet : 20 - 100 psi (1,4 - 6,9 bar)
    - Double effet : 20 - 150 psi (1,4 - 10,3 bar)

- Consommation d'air :
    - Simple effet :
      - 30 psi (2,1 bar) : 0,22 scfm (8/m)
      - 60 psi (4,2 bar) : 0,282 scfm (81/m)
      - 90 psi (6,3 bar) : 0,424 scfm (21/m)

    - Double effet :
      - 30 psi (2,1 bar) : 0,424 scfm (21/m)
      - 60 psi (4,2 bar) : 0,565 scfm (61/m)
      - 90 psi (6,3 bar) : 0,847 scfm (241/m)
      - 120 psi (8,4 bar) : 10,6 scfm (301/m)

Matériaux et construction

- Boîtier : Boîtier en aluminium standard, acier inoxydable disponible sur demande
- Revêtement : Polyuréthane gris, conforme à la norme ISO 12944 - 2 Catégorie C4

Certifications et conformité

- Protocole HART : Prend en charge le protocole HART Révision 5 ou 7
- Normes CEM : Conforme aux normes EN 61000 - 4 - 2, 3, 5, 6, 8 et IEC 8014 - 2, - 3, - 4
- Certifications de sécurité : FM, FMA, FIX, IECEx
- Certifications régionales : CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Indice de protection du boîtier : NEMA 4X/IP66
- Marquage CE : Conforme à la section EC6I508 2 - 3 pour l'auto-conformité SIL2

Diagnostics et fonctionnalités

- Cinq capteurs de pression : Pour la surveillance et le diagnostic
- Comptage des courses : Enregistre le nombre total de courses de la vanne
- Temps de fonctionnement de la vanne : Enregistre le temps passé en ouverture, en fermeture et en positions proches de la fermeture
- Signature de vanne de contrôle hors ligne : Prend en charge la signature de vanne de contrôle hors ligne à l'aide de VarVue Suite ou d'un DTM avancé
- Surveillance de la friction en ligne : Surveille la friction en ligne via Valve Aware
- Diagnostics évolutifs : Niveau de diagnostic évolutif sur site en fonction des exigences de l'utilisateur

Communication et sorties

- Transmetteur de position : 4 - 20mA, deux fils alimentés en boucle, avec une tension standard de 10 - 24 Vdc
- Contacts numériques configurables : Deux commutateurs statiques isolés intégrés et configurables, 30 Vdc, 1A

Plage de course de l'actionneur

- Mouvement linéaire : 0,25 pouce (6,4 mm) à 6 pouces (montage standard) ; plus de 6 pouces (150 mm) nécessite un montage étendu
- Mouvement rotatif : 18 - 140 degrés
- Résolution du capteur de course : 0,0015 %

Fonctionnalités

- Conception universelle : Convient aux applications de vannes linéaires et rotatives
- Capteur de position sans contact : Technologie éprouvée de capteur de position sans contact
- Affichage et commandes locaux : Écran LCD externe et boutons-poussoirs pour une utilisation facile sur site
- Assistant de configuration : Mise en service rapide et facile avec l'assistant de configuration
- Diagnostics hors ligne et en ligne : Fonctions de diagnostic complètes pour les conditions hors ligne et en ligne
- Deux commutateurs configurables : Deux commutateurs statiques isolés intégrés et configurables
- Communication HART : Prend en charge le protocole de communication HART pour l'intégration avec divers systèmes de contrôle
- Boîtier durable : Boîtier robuste en aluminium anodisé

Applications

Cette combinaison est largement utilisée dans des industries telles que le pétrole et le gaz, la production d'électricité, le raffinage, la pétrochimie, le pétrole et le gaz intermédiaires, le pétrole et le gaz en amont, etc. Elle convient à diverses applications, notamment les générateurs à turbine à vapeur, les condenseurs, les tours de refroidissement, les bâtiments de réacteurs, les bâtiments de turbines, les terrains et BOP des installations de réacteurs, les turbines à vapeur, les turbines à gaz, les générateurs de vapeur à récupération de chaleur, l'équilibre de l'usine, la distillation, l'hydrotraitement, le reformage, le craquage, le mélange secondaire, la trempe et le fractionnement, la compression du gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement/l'expédition, la regazéification, la déshydratation/le traitement auxiliaire, la compression, etc.

Avantages

- Mise en service plus rapide : L'installation et la mise en service rapides réduisent les temps d'arrêt et améliorent l'efficacité
- Positionnement précis : Assure un positionnement précis de la vanne pour un contrôle optimal du processus
- Communication bidirectionnelle : Facilite la configuration et la surveillance locales ou à distance
- Intégration avec les systèmes de contrôle : Compatible avec de nombreux systèmes de contrôle et logiciels de gestion des actifs
- Performances optimisées : Offre un contrôle de vanne haute performance quelle que soit la taille de l'actionneur
