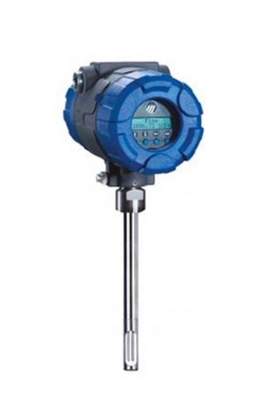

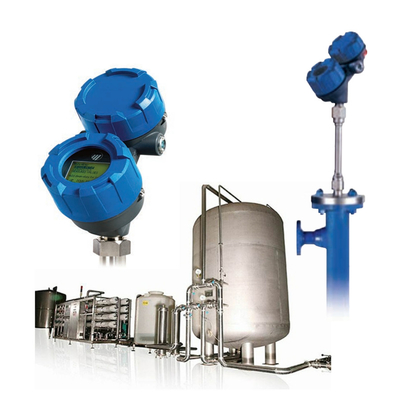

Magnetrol 705 706 Émetteur de niveau radar à ondes guidées pour traitement de l'eau

Les actionneurs à pistons de la série B1 de Neles, à double effet et à rappel par ressort, sont conçus pour être utilisés dans les services de régulation modulante et de tout ou rien. Les séries B1C et B1J sont conçues selon la norme ISO 5211/1 lorsque des liaisons Neles sont utilisées. Ces actionneurs offrent une durée de vie extrêmement longue et sont bien adaptés pour actionner presque tous les types de vannes rotatives. Lorsque le maintien en position est requis, la série B1C à double effet est le choix idéal. Cette série est disponible en plusieurs tailles avec des couples de sortie allant de 40 Nm à 100 000 Nm (29,5 lbf ft à 73 756 lbf ft) pour une pression d'alimentation maximale de 10 bar (145 psi). Si un mode de défaillance est requis, la série B1J à rappel par ressort doit être sélectionnée. Cette ligne offre une cartouche à ressort autonome pour assurer la défaillance en position ouverte ou fermée. Les actionneurs à rappel par ressort sont disponibles avec un ressort de milieu de gamme pour une plage de pression d'alimentation de 4 bar (58 psi), un ressort plus léger pour une plage de pression d'alimentation plus basse de 3 bar (44 psi) et un ressort plus puissant pour une plage de 5,5 bar (80 psi). Ces actionneurs offrent des couples de sortie allant de 25 Nm à 12 000 Nm (18,5 lbf ft à 8851 lbf ft) pour une pression d'alimentation maximale de 8,5 bar (124 psi)

Construction haute et basse températureL'unité standard peut être utilisée à des températures allant jusqu'à 70 °C (158 °F). Une construction haute température est disponible pour des températures allant jusqu'à 120 °C (248 °F). L'unité standard peut être utilisée jusqu'à -20 °C (-4 °F). Une conception basse température est disponible pour des températures de -40 °C à +70 °C (-40 °F à 158 °F), pour le service arctique, veuillez vous référer au codage du type. Option haute fréquencePour les applications nécessitant un fonctionnement très rapide et à haute fréquence. Compatibilité ATEXConstruction de l'actionneur approuvée ATEX. Options de cylindre surdimensionnéLes cylindres surdimensionnés (B1C 60, 75, 602, 752) sont utilisés lorsque la pression d'alimentation est limitée, permettant ainsi aux actionneurs d'atteindre les couples requis avec un niveau de pression d'alimentation plus bas. Options de dérivationLes dispositifs de dérivation disponibles comprennent une poignée centrale manuelle, une commande manuelle à volant et une commande hydraulique manuelle pour les applications à couple élevé. Arrêt d'urgenceLes vannes d'arrêt d'urgence (ESD) utilisant des actionneurs B1J sont proposées pour assurer le fonctionnement en cas d'incendie ou de dysfonctionnement de l'usine. Le dispositif ESD permet des tests opérationnels de la vanne sans cycle, voir bulletin 6B21.
