Génération d'électricité, raffinage, pétrochimie, pétrole et gaz en aval, pétrole et gaz en amont.
Applications clés : générateur de turbine à vapeur, condensateur, tour de refroidissement, bâtiment de réacteur,
Construction de turbines, terrain des installations de réacteurs
& BOP, Turbine à vapeur, Turbine à gaz, Générateur de vapeur de récupération de chaleur, Balance de l'usine, Distillation,
Le secteur de l'hydroprocessage,
Craquage, secondaire, mélange, éteinture et fractionnement, compression des gaz de charge, séparation, intégrité des pipelines, opérations,
Déshydratation, réfrigération, liquéfaction, chargement/expédition, régasification, auxiliaire
Déshydratation/traitement, compression.
Construction standard
La configuration de l'étanchéité de Bellows est entièrement compatible avec les options de garniture et d'actionnement standard de la série 21000
La conception standard de la boîte d'emballage et les options de conception de l'emballage sont utilisées comme joint secondaire.
Conception robuste
La construction des soufflets formés est une conception sous pression externe qui est capable
Les guides sont situés au-dessus et au-dessous des soufflets offrant une excellente stabilité pour résister au débit induit et aux vibrations mécaniques.
Durée de vie prolongée
L'assemblage de soufflets est conçu pour une compression/extension de 50% (stress zéro) à la position du milieu de course de la vanne afin de maximiser la durée de vie du cycle.Les contraintes de torsion des clous sont également réduites grâce à la fonction anti-rotation fournie par des plaques sur la tige du bouchon.
Une qualité élevée
Chaque sous-ensemble de soufflets est soumis à des tests de fuite d'hélium pour vérifier l'intégrité de la soudure et est également soumis à des tests hydrostatiques dans le cadre de l'ensemble complet de vannes.
également conçus dans les ensembles de soufflets et de vannes pour empêcher une compression ou une extension excessive.
Solution intelligente

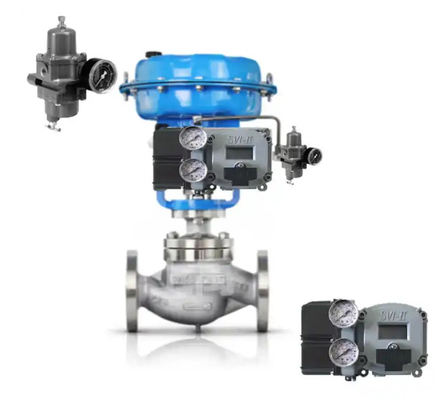

La durée de vie des cycles installés peut être surveillée sur le terrain en utilisant le positionneur numérique SVITM de Masoneilan avec des données de processus réelles.Cette option de maintenance préventive avancée contribuera à améliorer la sécurité des installations en identifiant les défaillances potentiellement dangereuses avant qu'elles ne se produisent, et réduire les coûts en réduisant le remplacement prématuré des soufflets.
Matériaux de base Matériel standard
Acier inoxydable 316/316L
Matériaux facultatifs
• Hastelloy C276
• Monel 400 • Inconel 625
