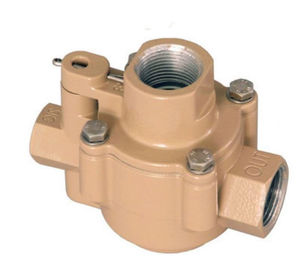

Type en acier de Samson 3711 vanne électromagnétique de positionneur pour commander les déclencheurs linéaires pneumatiques

Type en acier de Samson 3711 vanne électromagnétique de positionneur pour commander les déclencheurs linéaires pneumatiques

régulateur de contre-pression

soupape de sécurité de pêcheur

Lieu d'origine:

Garmany

Nom de marque:

Samson

Certification:

CE EAC

Numéro de modèle:

3711

Contactez-nous

Demandez une citation
Détails de produit
Attachement:
Support de tuyau ou de mur
Position de montage:
Drainage droit et condensat vers le bas
Température ambiante:
-40… +60°C
Matériau:
Acier
Poids, approximativement.:
1,8 kilogrammes
Degré de protection:
IP 54
Description de produit

Positionneur Samson en acier type 3711 Electrovanne pour la commande d'actionneurs linéaires pneumatiques

Présentation du produit

La soupape d’échappement rapide de type 3711 est montée entre le
positionneur ou électrovanne et l'actionneur. Il est utilisé pour ventiler
l'actionneur plus rapidement.
Caractéristiques spéciales

La soupape d’échappement rapide est montée entre le positionneur ou
électrovanne et l'actionneur. Il est utilisé pour ventiler l'actionneur
plus vite. Lorsqu'une pression de contrôle (SIG) est appliquée, le
le diaphragme (1) repose sur le siège (2) en fermant la vanne.
Le clapet anti-retour permet à l'air de circuler à travers la sortie
(OUT) à l'actionneur pendant que la pression de commande augmente. Pas d'air
est ventilé.
Le clapet anti-retour (3) se ferme lorsque la pression de commande diminue
es. Après la pression de l'actionneur et la pression de contrôle, atteindre
certaine pression différentielle, le plateau de membrane (1) libère
le siège de l’orifice d’échappement (EXH), entraînant le déclenchement de l’actionneur.
ventilé rapidement.
La vis de restriction réglable (4) empêche l'air d'être
épuisé rapidement en mode de contrôle normal et est utilisé pour
définir la caractéristique de ventilation. L'accès à la restriction
la vis est fixée par une goupille fendue insérée dans le trou (5).
Pour réduire le niveau de bruit, montez un silencieux avec une spécification suffisante
ifications concernant la force et le débit.

Caractéristiques


Conception
Solénoïde avec clapet / buse et éléments de commutation à membrane
Degré de protection
IP 54 avec filtre ∙ IP 65 avec clapet anti-retour de filtre
Enceinte
AlMg, revêtement en poudre, gris beige RAL 1019
Température ambiante -40 ° à + 60
Des vis
1,4571
Ressorts

Source de courant

230 V (+ 10 / -15%), 50 Hz
230 V (+ 10 / -15%), 60 Hz
24 V (+ 10 / –15%), 50 Hz
24 V (+ 10 / -15%), 60 Hz
Type de devoir
S1 - 100% selon EN 60034-1
Degré de protection
IP 54 selon EN 60529,
IP 65 avec presse-étoupe (peut être ajouté ultérieurement) 1)
Montage suspendu non autorisé
Signal de pression (sortie)
0 bar jusqu'à la capacité de la pression d'alimentation · Peut être limité à env. 2,3 bar par logiciel
Température ambiante admissible
–20 à +80 ° C
–25 à +80 ° C avec passe-câble en métal
Les limites dans les certificats de test s'appliquent également aux versions protégées contre les explosions
Les influences
Température: ≤0.15% / 10 K
Effet de la vibration: ≤ 0,25% jusqu'à 2 000 Hz et 4 g selon IEC 770
Air fourni: aucun


Image détaillée


Emballage et livraison


Exportez les caisses en bois pour le commerce extérieur, les caisses en bois stérilisées IPPC et les caisses en contreplaqué pour les douanes à l'exportation, sans inspection. Taille: 60 * 30 * 40 (cm)

Les produits seront expédiés après réception du dépôt ou du paiement intégral dans les 15 jours ouvrables.

Notre service


1. livraison rapide
Pour les parties communes, nous pouvons livrer la marchandise dans les 3 jours

2. produits d'origine
Tous les produits que nous vendons sont d'origine. Nous soumettrons toute la documentation du fabricant pendant la livraison.

Assurance de la qualité

4. support technique
Avec l’inspection, la réparation et la maintenance, nous pouvons fournir toute sorte d’assistance technique.

5. Réponse rapide
Notre personnel gardera 24h en ligne et répondra à votre question très rapidement.
