Lieu d'origine:
China
Nom de marque:
SCHUNK
Certification:
Provide
Numéro de modèle:
PHL 25-045
Contactez-nous
Chaque mâchoire peut se déplacer de 45 mm par coup. L'appareil offre une force de fermeture et d'ouverture constante nominale de 500 N, qui augmente légèrement à 508 N lorsqu'aucun doigt n'est tendu.
L'unité pèse 1,89 kg et peut supporter un poids maximum recommandé de 2,5 kg.Il permet une longueur maximale des doigts autorisée de 200 mm et peut supporter un poids allant jusqu'à 1 kg par doigt.
Le volume du cylindre par double course est de 107 cm3, la pression de fonctionnement se situant entre un minimum de 2 bar et un maximum de 8 bar, avec une pression nominale optimale de 6 bar.
Les temps de fermeture et d'ouverture sont rapides, ne prenant que 0,15 seconde chacun.
Avec une classe de protection IP de 41, il fonctionne bien à des températures ambiantes allant de 5°C à 90°C maximum.
La force axiale maximale (Fz max.) à laquelle le dispositif peut résister est de 1000 N. Il peut également supporter un couple significatif d'un maximum de 29 Nm sur l'axe Mx, 120 Nm sur l'axe My,et 33 Nm sur l'axe Mz.
Leforce d'adhérencese réfère à la force collective exercée par chaque mâchoire individuelle tout en tenant un objet à une distance spécifiée, indiquée commeP(voir l'illustration ci-jointe pour plus de précisions).
Lelongueur du doigtest la distance de la surface de référence prédéfinie à l'axe principal, identifiée comme distancePCette mesure montre la limite supérieure de longueur des doigts possible à la pression de fonctionnement standard.il est essentiel de diminuer la longueur du doigt dans un rapport compatible avec la pression de fonctionnement nominale.
Précision de répétitionest caractérisée par la cohérence du positionnement final sur une séquence de 100 cycles ininterrompus.
Lepoids de la pièce à usinerest la masse déterminée qui peut être manipulée en toute sécurité par une prise de force, qui intègre un coefficient de frottement statique de 0,1 et un facteur de sécurité de 2.Ce calcul est destiné à prévenir les glissades lors d'une accélération équivalente à l'accélération gravitationnellegEn utilisant des techniques de fixation ou de capture, le poids admissible de la pièce est nettement augmenté.
Heures de fermeture et d'ouverturedésignent les durées requises pour la fermeture et l'ouverture des mâchoires de base du dispositif de saisie, à l'exclusion des durées supplémentaires telles que celles de commutation des vannes, de remplissage du tuyau et de réponse du CPL.Ces périodes doivent être dûment prises en compte lors du calcul des temps de cycle globaux..
Le cadre de fonctionnement du dispositif est basé sur laprincipe du double porte-piston et du pignon.
La construction principale du boîtier est composée d'aluminium, utilisant spécifiquement un profilé extrudé pour assurer sa robustesse et sa durabilité.
La mâchoire de base est fabriquée à partir d'un alliage d'aluminium de haute qualité. Ce matériau est traité par anodisation pour améliorer ses propriétés de surface, telles que la résistance à l'usure et à la corrosion.
L'appareil utilise un guide de rails profilé pour faciliter des mouvements actionnés précis et fluides, ce qui contribue à la fiabilité et à la précision du système.
Le mécanisme d'actionnement fonctionne pneumatiquement et nécessite un air comprimé filtré conforme aux normes ISO 8573-1:2010, en particulier avec des niveaux de propreté de 7:4:4.
Une garantie complète couvre le produit pour une période de 24 mois, offrant aux clients une assurance et un soutien.

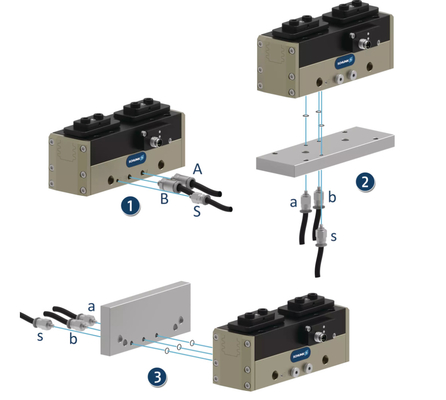

L'achat comprend les manches de centralisation et les anneaux O nécessaires à la connexion directe.et un manuel d'exploitation comprenant une déclaration de constitution est facilement accessible en ligne pour plus d'informations.
Les options d'amélioration comprennent une version qui est livrée avec un dispositif de maintien de la force d'adhérence mécanique.une soupape de maintien de la pression SDV-P est disponible pour assurer une performance constante.

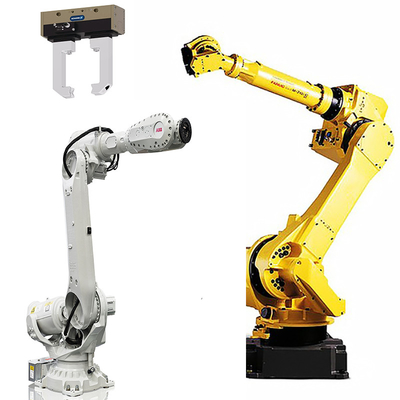

Le bras robotique SCHUNK PHL 25-045 est un composant exceptionnel dans le monde des pièces d'équipement industriel, conçu pour améliorer la précision et l'efficacité des systèmes automatisés.Comme un excellent exemple d'une pince robot de haute qualité, ce produit possède un éventail de caractéristiques qui le rendent adapté à diverses occasions et scénarios d'application.Il se distingue comme un ajout significatif à tout inventaire de pièces de robots industriels.
Fabriqué avec la précision et la durabilité attendues d'une marque de la réputation de SCHUNK, le modèle PHL 25-045 provient de Chine, assurant un mélange de technologie de pointe et de rentabilité.Le système de pince-robots a été minutieusement testé et certifié pour garantir ses performances et sa sécurité dans de nombreux environnements industrielsAvec une quantité minimale de commande d'une seule unité et un prix compétitif de 2600 $, le SCHUNK PHL 25-045 est accessible à la fois pour des applications à petite échelle et pour des systèmes plus grands et complexes.
Les détails de l'emballage soulignent le soin et l'attention accordés au produit, en veillant à ce qu'il arrive en parfait état avec un emballage standard qui protège l'intégrité de la pince pendant le transport.Les clients peuvent s'attendre à des délais de livraison rapides, et avec des conditions de paiement pratiques telles que T/T et Link, le processus d'approvisionnement est simple et sans tracas.L'engagement de SCHUNK en matière d'approvisionnement se reflète dans la large disponibilité du PHL 25-045, prêt à répondre aux demandes de diverses industries.
Conçu pour fonctionner à une température ambiante maximale de 90 °C et avec un niveau de protection de IP23S, le SCHUNK PHL 25-045 convient aux environnements industriels difficiles.Grâce à sa force d'ouverture impressionnante de 500 N, il peut effectuer facilement un large éventail de tâches., ce qui en fait un choix idéal pour les applications nécessitant une manipulation précise et des capacités de saisie fermes.La classification du produit en tant que système de pinceau souligne sa fonction spécialisée dans l'automatisation et la robotique.
L'intervalle de nettoyage du SCHUNK PHL 25-045 est variable, ce qui permet des horaires de maintenance flexibles qui peuvent être adaptés aux exigences opérationnelles spécifiques de différentes applications.Cette caractéristique garantit que la partie du bras robotisé reste en parfait état, contribuant à la longévité et à la fiabilité de l'ensemble du système automatisé qu'il dessert.
Qu'ils soient intégrés dans des lignes de fabrication, des stations d'emballage ou des processus d'assemblage,le SCHUNK PHL 25-045 est l'incarnation d'un composant polyvalent et indispensable dans le domaine des pièces de robots industrielsIl s'agit d'un investissement qui promet d'améliorer la productivité, la précision et les performances globales de tout système robotique dont il fait partie.
Nom de marque:Le SCHUNK
Numéro de modèle:PHL 25-045
Le lieu d'origine:Chine
Certification de l'appareilFournir
Quantité minimale de commande:1
Le prix:2600 $
Détails de l' emballage:Paquet standard
Délai de livraison:à temps
Conditions de paiement:T/T, L/C
Capacité d'approvisionnement:Ça suffit!
Réglabilité de course:- Je ne sais pas.
Force de fermeture:500 N
Marque:Le SCHUNK
Température ambiante maximale:90 °C
Modèle:PHL 25-045
Améliorez votre bras de robot avec notre pince-robot SCHUNK, une partie vitale du corps pour la précision et la durabilité.Le modèle PHL 25-045 est un témoignage de notre engagement envers la qualité et la fonctionnalité.
Merci d'avoir choisi nos pièces de bras robotiques pour vos besoins en automatisation.Nous nous engageons à vous fournir un soutien technique complet et des services pour assurer votre satisfaction et la performance optimale de votre bras robotique.
Si vous rencontrez des problèmes ou si vous avez des questions concernant l'installation, le fonctionnement ou la maintenance de nos pièces de bras robotiques, notre équipe de support technique experte est disponible pour vous aider.Nous offrons des conseils de dépannage, des conseils techniques et des solutions aux problèmes courants pour vous aider à minimiser les temps d'arrêt et à maintenir votre productivité.
Pour une assistance plus approfondie, nous fournissons une gamme de services, notamment:
Notre engagement envers l'excellence du service garantit que notre soutien dépasse l'achat initial.les contrats de services, et accès à notre base de connaissances et à notre documentation.
Nous encourageons également les clients à fournir des commentaires et à partager leurs expériences avec nos produits.Vos idées sont précieuses pour nous, car nous améliorons continuellement nos services de soutien et développons des produits innovants qui répondent à vos besoins en constante évolution..
Pour plus d'informations, veuillez consulter la documentation fournie avec votre produit ou visitez notre site Web pour obtenir des ressources supplémentaires.Notre objectif est de vous fournir un soutien fiable pour maintenir vos systèmes robotiques fonctionnant à un rendement maximal.

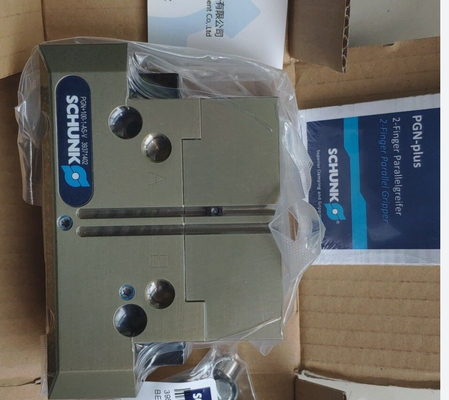

Emballage du produit pour les pièces de bras robotiques:
Tous les composants individuels des pièces du bras robotique sont fixés dans des inserts en mousse sur mesure pour assurer la stabilité pendant le transport.La mousse est enfermée dans une boîte de carton robuste conçue pour résister aux conditions de transport standardChaque boîte est scellée avec du ruban adhésif et clairement étiquetée avec le contenu et les instructions de manutention.
Expédition de pièces de bras robotiques:
Les pièces de bras robotisées sont expédiées dans une caisse en carton renforcé, avec un rembourrage supplémentaire pour absorber tout impact pendant le transport.La caisse est bandée pour plus de sécurité et étiquetée avec les informations d'expédition appropriéesNous utilisons des services de messagerie fiables pour assurer une livraison rapide et sûre à la destination spécifiée par le client.
