Conception d'IVROGNE de modèle de Sempell d'IVROGNE avec l'extrémité de soudure ou la soupape de sûreté à haute pression à flasque de vapeur de connexions

Conception d'IVROGNE de modèle de Sempell d'IVROGNE avec l'extrémité de soudure ou la soupape de sûreté à haute pression à flasque de vapeur de connexions

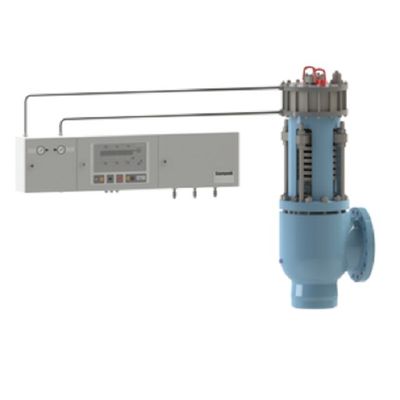

Soupape de sûreté à haute pression pour la protection de chaudière dans la conception de ressort de disque avec l'extrémité de soudure ou les connexions à flasque

Caractéristiques

Étanchéité élevée jusqu'à la pression réglée due à la charge supplémentaire
Bon fonctionnement (aucune force en sautant)
Le ressort de disque permet des forces plus élevées comparées au ressort hélicoïdal. Ceci a comme conséquence des pressions réglées élevées même pour des capacités élevées.
L'arrêt mécanique d'ascenseur assure la stabilité fonctionnelle
Verrouillage pour l'essai hydrostatique sans pièces supplémentaires
Contre-pression permise élevée

Caractéristiques

Admission de taille : DN 100 – DN 600
NPS 4 – NPS24

Température ambiante :

Jusqu'à °F +700 °C/+1300

Pression réglée :

10 barre – barre 450

Diamètre d'orifice
66 millimètres – 438 millimètres

Conception :

Capot ouvert
Piston équilibreur
Type de ressort de disque
d'une manière pneumatique aidé

Matériel de corps :

1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92

Accessoires :

Indicateur de position

Applications

Chaudières d'EN12952 et de TRD. Vapeur surchauffée et supercritique saturée. En outre approprié aux applications de gaz spécifiques où le plein contrôle est exigé.

Ces systèmes commandés de décompression de sécurité (CSPRS) utilisent un déclencheur pour fournir la représentation parfaitement commandée dans la protection de pression dans la totale conformité des conditions d'en et de TRD. Ces valves peuvent être entièrement adaptées aux besoins du client pour satisfaire parfaitement aux exigences de l'application pour l'étanchéité de siège, la surpression et les représentations de purge. Ressort hélicoïdal (type SOH) ou ressort de disque (type IVROGNE) pour de plus grandes valves. Combiné avec le boîtier de la commande STE4 électropneumatique ou le boîtier de la commande STE5 pneumatique, avec des redondances et des contrôles intégrés. TÜV type-a examiné au PED et à EN4126-5.
