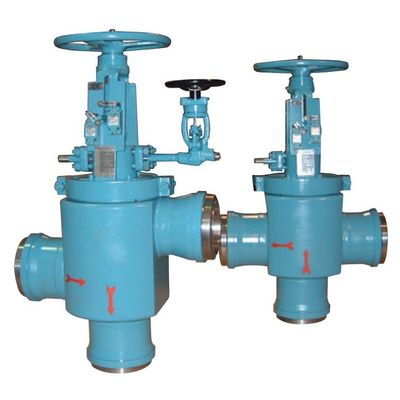

Valve typique de protection de préchauffeur de Heater Isolation System Sempell Model AVS 4/5 HP d'eau d'alimentation

Caractéristiques

• Corps d'acier forgé.

• Corps dans le morceau de forme pour réduire un certain nombre de soudures et de garnitures.

• Corps également disponible en tant qu'en forme de bloc simple - élimination de ce fait des coutures de soudure de bec.

• Commutateur rapide plus de, afin d'éviter d'endommager d'autres tuyaux d'eau d'alimentation de HP.

• Solutions de rechange avec une modération de la vitesse de rapprochement au moyen de diverses solutions. Ceci est alors exigé s'il est possible que l'eau de frapper et endommager le mur de séparation du préchauffeur ou si le client spécifie les délais de fonctionnement.

• Fonctionnement simultané de deux valves principales avec une soupape de commande.

• Ouvrez le préchauffeur seulement après l'égalisation de la pression - augmente la sécurité parce que le travail est effectué derrière la valve.

• Milieu de système actionné - aucun déclencheur lourd.

• Solutions de rechange disponibles pour la sélection des soupapes de commande.

Application générale

En cas d'un système défectueux de tube ces valves sont conçues pour arrêter l'alimentation de l'eau d'alimentation à haute pression et pour l'éviter autour d'un appareil de chauffage ou un groupe d'appareils de chauffage dans le temps le plus court. La protection est réalisée dans le système en installant une valve fermante rapide de changement devant et un clapet anti-retour fermant rapide derrière les appareils de chauffage dans la canalisation. La puissance motrice est la pression d'eau d'alimentation, de sorte que le système soit de sécurité si les approvisionnements électriques ou pneumatiques échouent.

Tailles : DN 80 - 500

La température : 100 - 360°C

Matériel de corps : 1,0460 1,7335 1,5415 1,6368 A105 A182F12

Classe de pression : PN 160 - PN 500

Rapide - valves fermantes

Pour le support facile des valves de poids du commerce, ils devraient de préférence être installés dans la position verticale. Leurs pertes de pression sont équivalentes aux bandes de 90° et sont essentiellement plus avantageuses par rapport aux T-montages. En cas de groupes de préchauffeur, les corps de valve étant conçus comme garnitures, peuvent servir à la ligne d'eau d'alimentation à distribuer aux différents préchauffeurs.
