Nom de marque:
OTC
Numéro de modèle:
FD-V25
Contactez-nous

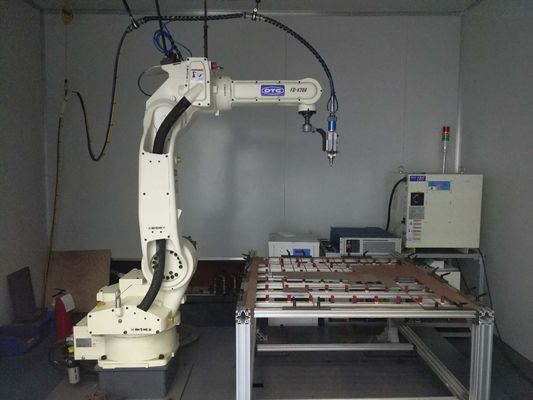

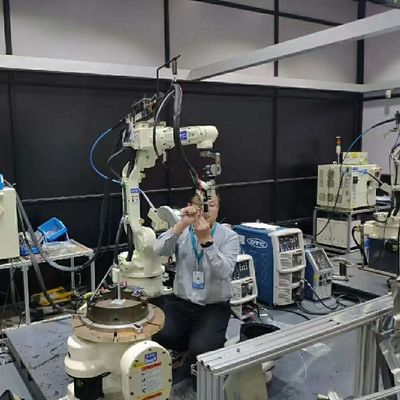

robot de soudure d'axe du poste de travail FD-V25 6 de robot pour la soudure à l'arc électrique, matériel-manipulant le robot de soudure automatique pour OTC
Description de produit
| Spécifications | Valeur |
|---|---|
| Nombre de haches | 6 |
| Capacité de charge utile maximum | 55 livres. (25 kilogrammes) |
| Répétabilité de position | ± 0,003" (± 0,07 millimètre) (note 1) |
| Portée horizontale | 67,32" (1710 millimètres) |
| Portée verticale | 117,28" (2979 millimètres) |
| Capacité d'entraînement | 5600 W |
| Gamme fonctionnante, bras, J1 (rotation) | ±170° (±50°) (note 2) |
| Gamme fonctionnante, bras, J2 (bras inférieur) | -155 ° au ° +100 |
| Gamme fonctionnante, bras, J3 (bras) | -170° à +260° (note 4) |
| Gamme fonctionnante, poignet, J4 (oscillation) | ± 180° |
| Gamme fonctionnante, poignet, J5 (recourbement) | -50 ° à + 230° |
| Gamme fonctionnante, poignet, J6 (torsion) | ° ±360 |
| Vitesse maximum, bras, J1 (rotation) | 3,40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Note 2) |
| Vitesse maximum, bras, J2 (bras inférieur) | 3,32 rad/s (190°/s) |
| Vitesse maximum, bras, J3 (bras) | 3,14 rad/s (180°/s) |
| Vitesse maximum, poignet, J4 (oscillation) | 6,98 rad/s (400°/s) |
| Vitesse maximum, poignet, J5 (recourbement) | 6,98 rad/s (400°/s) |
| Vitesse maximum, poignet, J6 (torsion) | 10,47 rad/s (600°/s) |
| Charge de poignet, moment permis, J4 (oscillation) | 52,6 N⋅m |
| Charge de poignet, moment permis, J5 (recourbement) | 52,6 N⋅m |
| Charge de poignet, moment permis, J6 (torsion) | 24,5 N⋅m |
| Charge de poignet, moment de l'inertie permis, J4 (oscillation) | ² 1,09 de kg⋅m |
| Charge de poignet, moment de l'inertie permis, J5 (recourbement) | ² 1,09 de kg⋅m |
| Charge de poignet, moment de l'inertie permis, J6 (torsion) | 0,24 ² de kg⋅m |
| Section transversale d'opération de bras | ² x 340° de 5,27 m |
| Conditions environnementales | 32 au ºF 113 (0 à 45 °C), 20 | Rhésus de 80% |
| La masse | 613 livres. (278 kilogrammes) |
| Capacité de charge utile de bras | 22 livres. (10 kilogrammes) |
| Type d'installation | Plancher/plafond/mur |
| Couleur de peinture | Blanc (notation de Munsell 10GY 9/1) |
Notre FD-V25, robot de 6 axes est conçu pour la soudure à l'arc électrique, coupant et matériel-manipulant les applications qui exigent une plus grande charge utile. Le câble de signal intégré d'application simplifie l'intégration et l'installation.
• Offre un grand choix fonctionnant avec un bras indépendamment articulé
• Connexion numérique sans couture avec toutes les alimentations d'énergie de soudure de marque d'OTC DAIHEN
• Le contrôle retenant amélioré de vibration fournit le mouvement sans heurt de robot
• Technologie simple de source – tous les composants sont fabriqués par OTC DAIHEN.
• La conception fortement souple soutient souder, couper et matériel-manipuler des applications
• Windows XP a basé l'architecture ouverte
• Grande capacité de stockage et 40 entrées/40 signaux de commande de sortie
• Les fonctions avancées de PLC tiennent compte du diagramme d'échelle éditant directement par enseignent pendant
• Des capacités de réseau – se relie à l'Ethernet, au DeviceNet, et aux connexions de PROFIBUS (peut exiger le matériel supplémentaire)
• Les affichages d'icône aident à l'enseignement rapide et facile
• Écran de couleur de 640×480 VGA avec l'ecran couleur du contre-jour 65536 de LED
• la position 3 permettent le commutateur fournit la sécurité accrue
• la fonction de Multi-écran permet à l'utilisateur de regarder jusqu'à 4 écrans simultanément
• Fonction d'aide à l'écran avec les manuels complets d'instruction
• Affichage d'écran tactile standard avec l'opération de cadran d'essai
